KADAMM K804902718v02 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, RET

KADAMM K804902718v02 — секторная панельная антенна для базовой станции диапазона 698–960 / 3×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Выбирая между KADAMM K804902718v02 и KADAMM K804902718v01, сравните: у K804902718v02 габариты 2680 × 379 × 177 мм, у K804902718v01 — 1980 × 379 × 177 мм; у K804902718v02 масса 36,1 кг, у K804902718v01 — 28,8 кг. По сравнению с KADAMM K804902718v06 отличие другое: у K804902718v02 полосы 698–960 и 1710–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

Ширина луча в горизонтальной плоскости — 65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 20 дБ. Систем излучателей — 4, портов — 8; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — более 28 дБ.

Вертикальный луч узкий, 9,2 ± 0,8°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. В пределах 2–10° / 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 18,1 дБи; отношение вперёд/назад — более 23–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2680 × 379 × 177 мм; масса 36,1 кг плюс 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1274 / 397 / 1424 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804902718v02 — 4 системы излучателей, 8 портов.

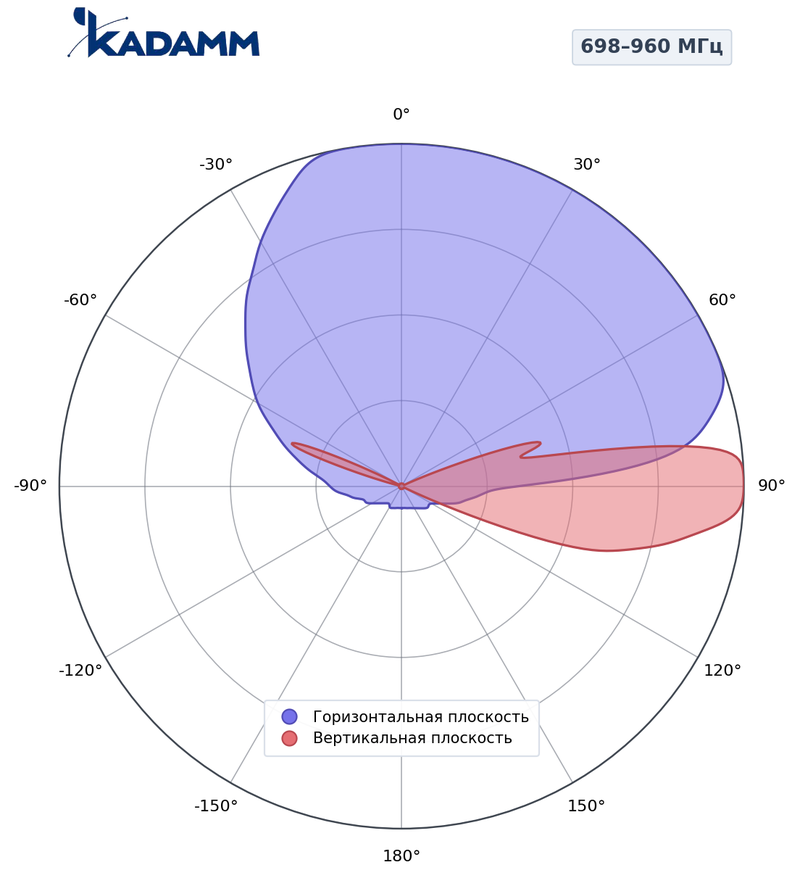

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 64–68°, по вертикали 7,4–9,2°, усиление в максимуме 16,1–16,8 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

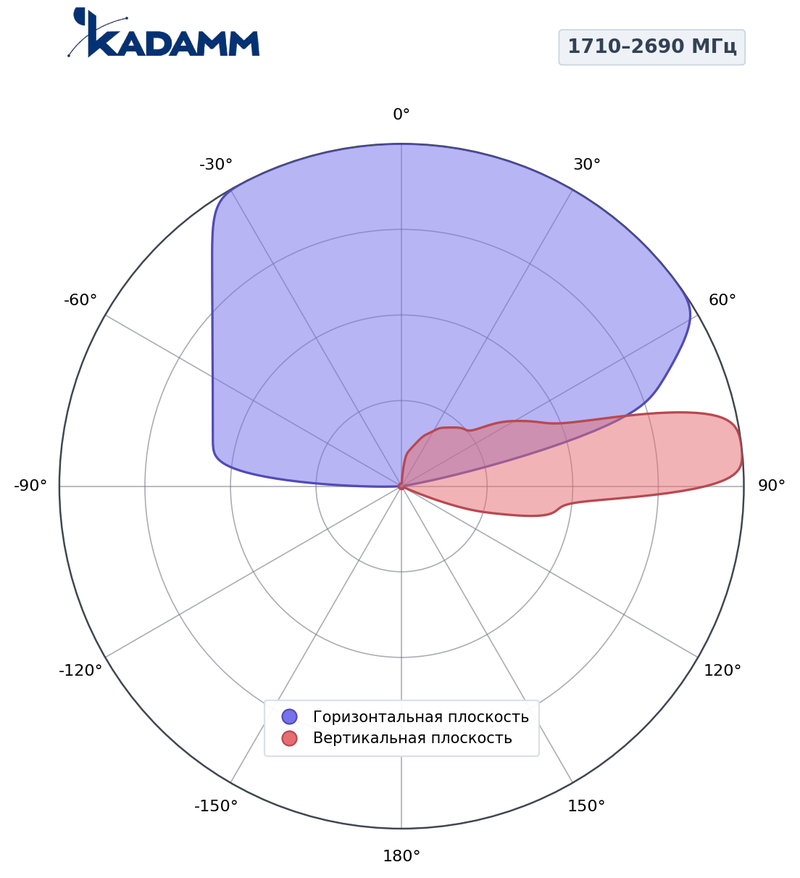

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 58–67°, по вертикали 5–7,1°, усиление в максимуме 17–17,7 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5–9,2°. Назад антенна излучает слабее, чем вперёд, не менее чем на 23 дБ.

Массив R1: 698–960 МГц

Массив Y2: 1710–2690 МГц

Массив Y1/Y3: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902718v02 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718v02.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718v02 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718v02 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718v02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718v02 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,1 = 58,1 дБм, то есть около 646 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,1 − 90,8 = −32,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 7,4°) — около 159 м, верхняя — около 520 м.

Сети и службы в полосах K804902718v02:

Перед заказом KADAMM K804902718v02 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718v02 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,7 кг.
• K804902718v02 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K804902718v02: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K804902718v02 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K804902718v02 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K804902718v02 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,7 кг; упаковка 3125 × 485 × 275 мм.
