KADAMM K804902718v01 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, RET

KADAMM K804902718v01 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 698–960 / 3×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K804902718v01 в каталоге стоит KADAMM K804902718v02. У K804902718v01 габариты 1980 × 379 × 177 мм, у K804902718v02 — 2680 × 379 × 177 мм; у K804902718v01 масса 28,8 кг, у K804902718v02 — 36,1 кг. С моделью KADAMM K804902718v06 различие в другом: у K804902718v01 полосы 698–960 и 1710–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

Горизонтальный луч — 65°/65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 20 дБ. Систем излучателей у панели 4, портов 8: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — более 28 дБ.

Вертикальный луч узкий, 11,3 ± 0,8°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон — 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — более 23–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1980 × 379 × 177 мм; масса 28,8 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 881 / 278 / 985 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K804902718v01 — 4 системы излучателей, 8 портов.

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 64–68°, по вертикали 9,3–11,3°, усиление в максимуме 14,6–15,6 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

1710–2690 МГц, горизонтальная плоскость, массив Y2Главный лепесток по горизонтали 58–67°, усиление в максимуме 17–17,6 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 60–68°, по вертикали 5–7,1°, усиление в максимуме 17–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 5–11,3°. Назад антенна излучает слабее, чем вперёд, не менее чем на 23 дБ.

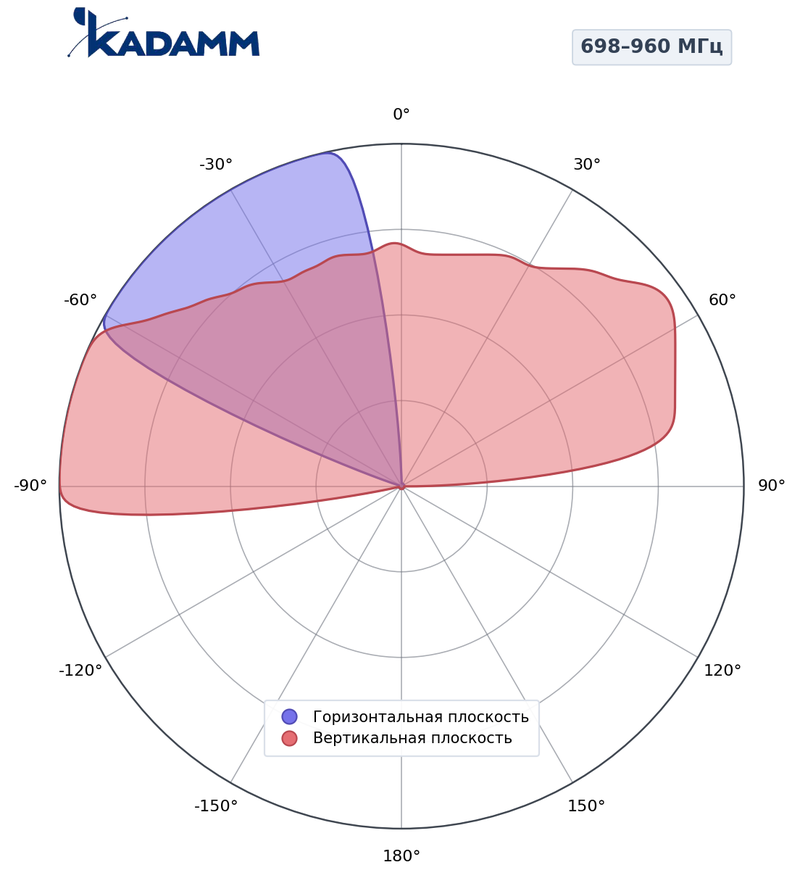

Массив R1: 698–960 МГц

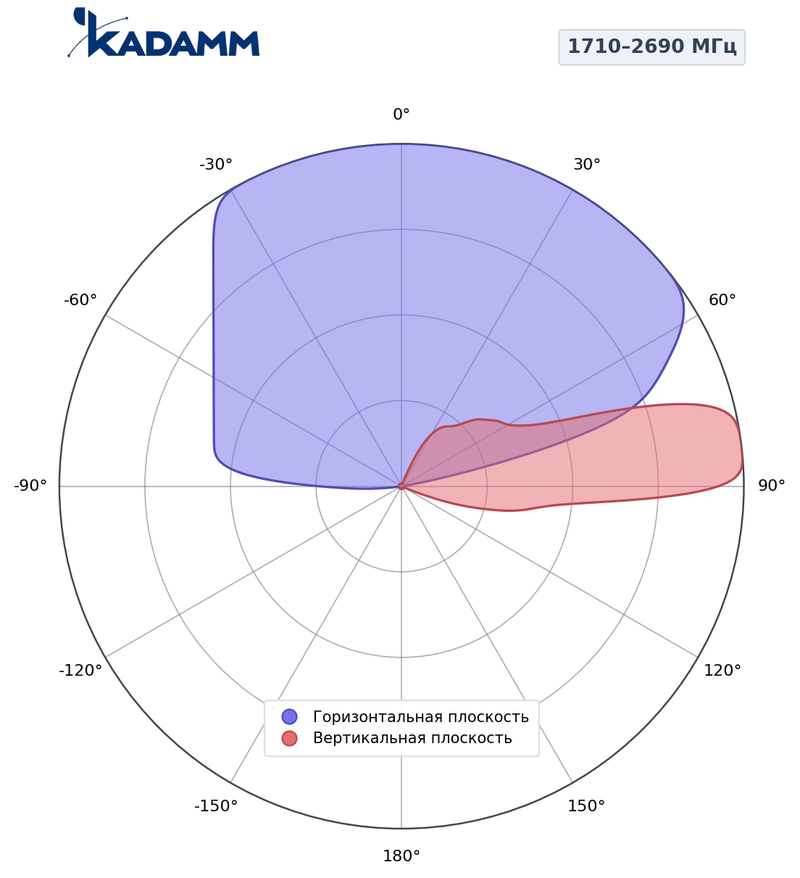

Массив Y2: 1710–2690 МГц

Массив Y1/Y3: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902718v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718v01 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718v01 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,8 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 9,3°) — около 146 м, верхняя — около 731 м.

Сети и службы в полосах K804902718v01:

Перед заказом KADAMM K804902718v01 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• K804902718v01 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K804902718v01: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K804902718v01 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K804902718v01 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K804902718v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2365 × 485 × 275 мм.
