KADAMM K804902718 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, RET

KADAMM K804902718 — секторная панельная антенна для базовой станции на диапазон 698–960 / 3×1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Ближайшая к KADAMM K804902718 модель каталога — KADAMM K804902718v01. У K804902718 габариты 1499 × 379 × 177 мм, у K804902718v01 — 1980 × 379 × 177 мм; у K804902718 масса 24,4 кг, у K804902718v01 — 28,8 кг. У второй близкой модели, KADAMM K804902718v06, расхождение иное: у K804902718 полосы 698–960 и 1710–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

По горизонтали луч 65°/65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 20 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — более 28 дБ.

В вертикальной плоскости луч всего 15,9 ± 1,1°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 18 дБи; отношение вперёд/назад — более 23–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1499 × 379 × 177 мм; масса 24,4 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 636 / 203 / 711 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K804902718 — 4 системы излучателей, 8 портов.

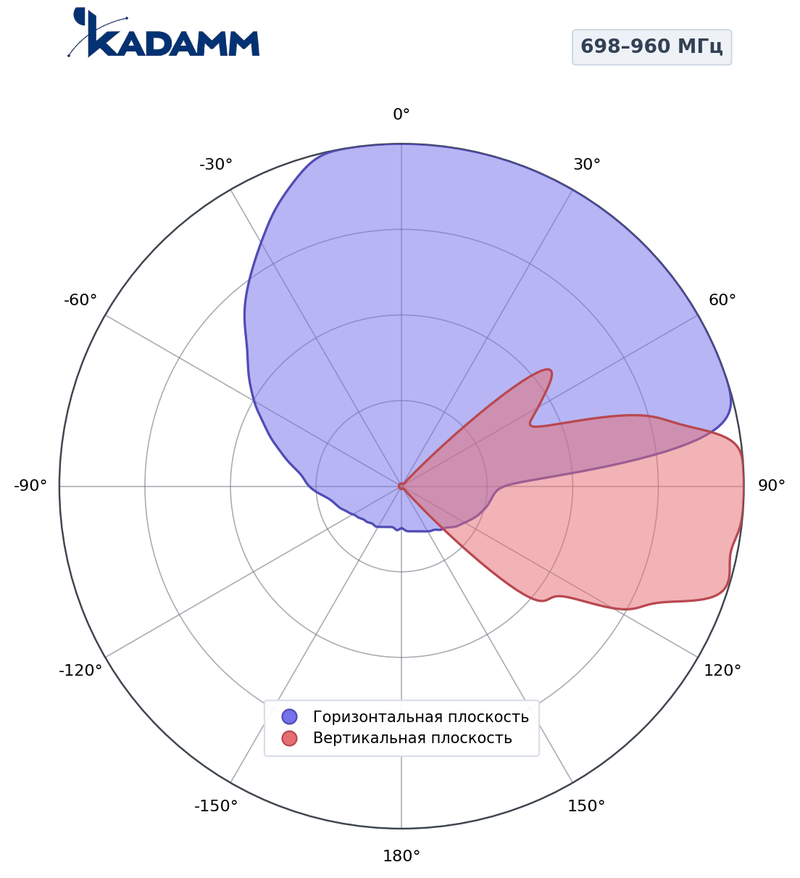

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 64–68°, по вертикали 13,4–15,9°, усиление в максимуме 13,9–15 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

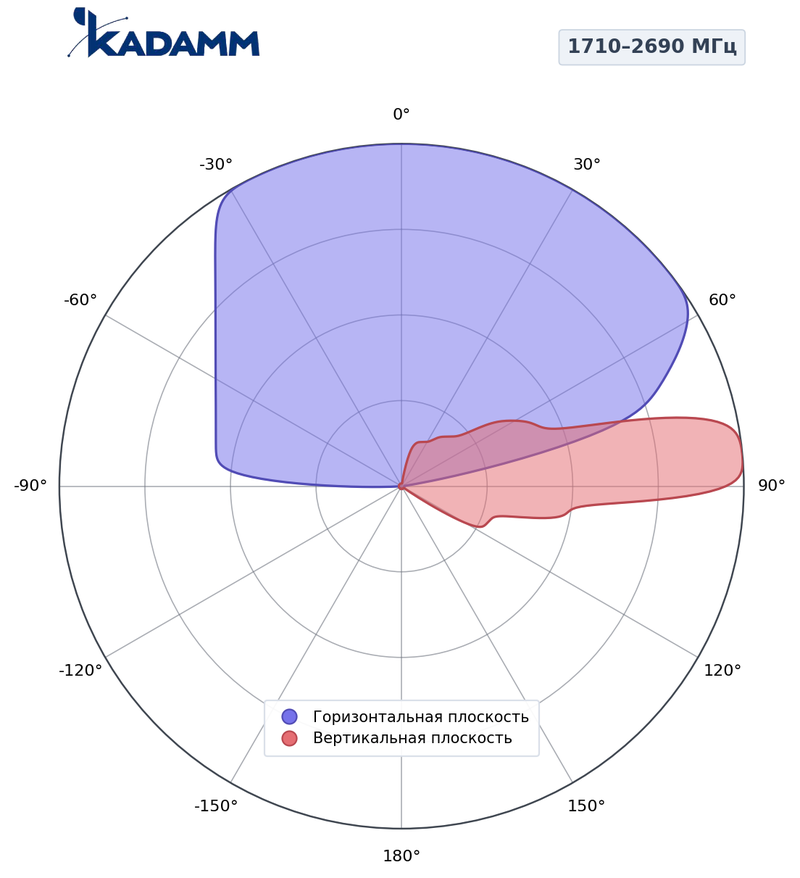

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 58–67°, по вертикали 5–7,1°, усиление в максимуме 16,9–17,6 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5–15,9°. Задний лепесток ниже главного минимум на 23 дБ.

Массив R1: 698–960 МГц

Массив Y2: 1710–2690 МГц

Массив Y1/Y3: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902718 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,8 = −32,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 13,4°) — около 123 м, верхняя — около 5730 м.

Сети и службы в полосах K804902718:

Перед заказом KADAMM K804902718 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K804902718 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K804902718: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K804902718 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K804902718 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K804902718 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1885 × 485 × 275 мм.
