KADAMM K804902718v05 — четырёхдиапазонная секторная антенна 694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц, RET

KADAMM K804902718v05 — секторная панельная антенна для базовой станции диапазона 694–862 / 880–960 / 1710–2690 / 1427–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K804902718v05 модель каталога — KADAMM K804902718v03. У K804902718v05 электрический наклон 2–12°, у K804902718v03 — 2–14°; у K804902718v05 габариты 2080 × 355 × 165 мм, у K804902718v03 — 1499 × 355 × 165 мм; у K804902718v05 масса 27 кг, у K804902718v03 — 21 кг. У второй близкой модели, KADAMM K804902718v06, расхождение иное: у K804902718v05 полосы 694–862, 880–960 и 1427–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

По горизонтали луч 65°/65°/65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 17–18 дБ. Систем излучателей — 4, портов — 8; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥28 дБ.

В вертикальной плоскости луч всего 11,3 ± 0,8°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 18 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 2080 × 355 × 165 мм; масса 27 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K804902718v05 — 4 системы излучателей, 8 портов.

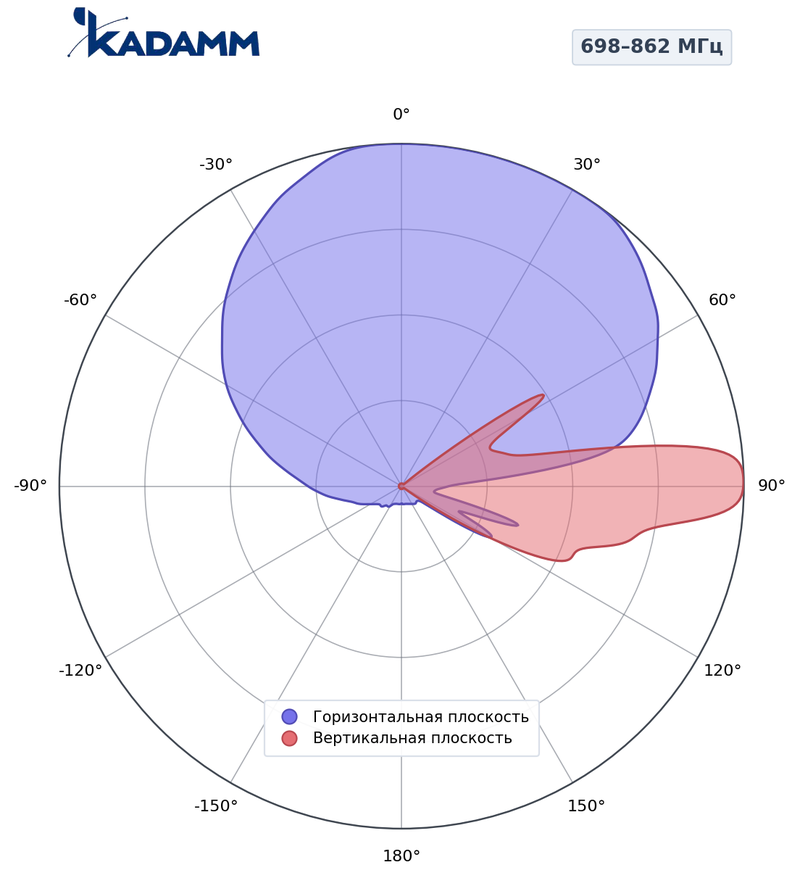

698–862 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 65–68°, по вертикали 10,4–11,3°, усиление в максимуме 15,3–15,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

880–960 МГц, горизонтальная плоскость, массив R2Главный лепесток по горизонтали 62 ± 3°, усиление в максимуме 15,9 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

698–862 МГц, вертикальная плоскость, массив R1По вертикали 10,4–11,3°, усиление в максимуме 15,3–15,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

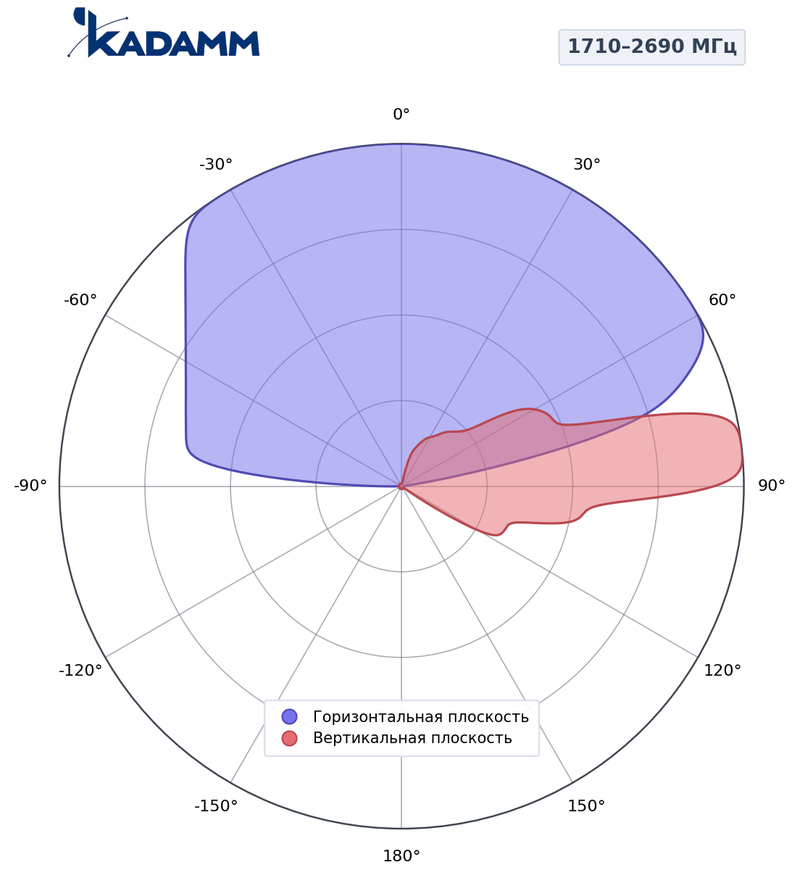

1710–2690 МГц, горизонтальная плоскость, массив Y1Главный лепесток по горизонтали 60–67°, усиление в максимуме 17,1–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 57–65°, по вертикали 5,1–7,3°, усиление в максимуме 17–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1427–2690 МГц, горизонтальная плоскость, массив Y1

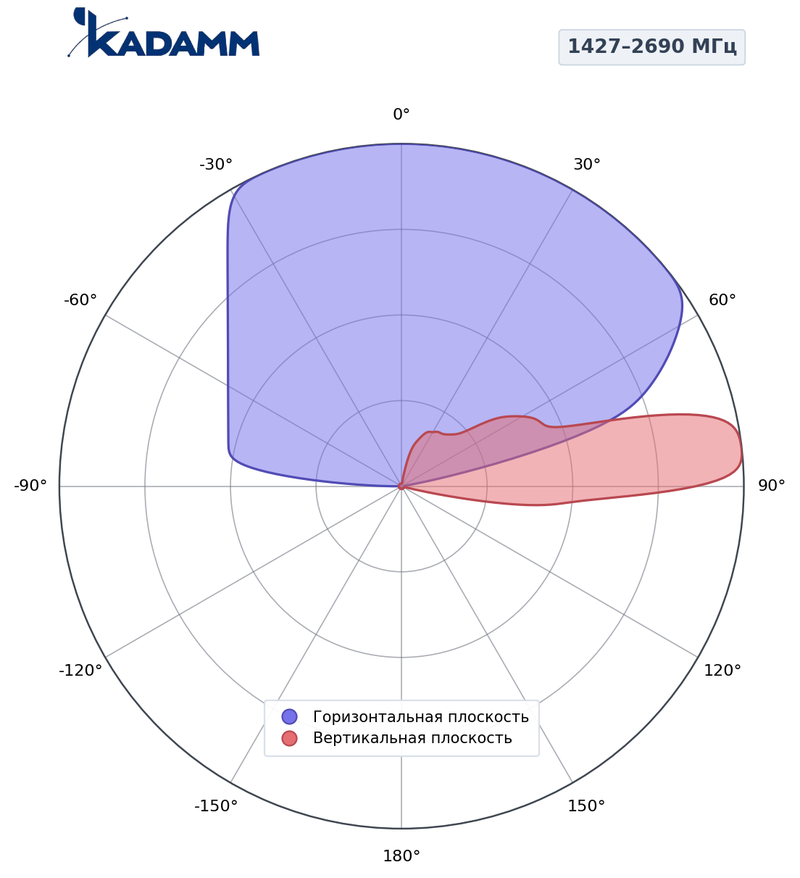

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 57–69°, по вертикали 5,1–8,8°, усиление в максимуме 15,6–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5–11,3°. Задний лепесток ниже главного минимум на 25 дБ.

Массив R1: 694–862 МГц

Массив R2: 880–960 МГц

Массив Y1: 1710–2690 МГц

Массив Y2: 1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902718v05 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718v05.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718v05 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718v05 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718v05 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718v05 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 778 МГц (середина полосы 694–862 МГц): L = 32,45 + 20·lg 778 + 20·lg 1 = 90,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,3 = −32,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 10,4°) — около 139 м, верхняя — около 955 м.

Сети и службы в полосах K804902718v05:

Перед заказом KADAMM K804902718v05 сверьте с проектом:

• Частоты оборудования — внутри 694–862, 880–960 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718v05 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K804902718v05 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K804902718v05: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K804902718v05 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K804902718v05 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K804902718v05 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2415 × 460 × 260 мм.
