KADAMM K804902718v03 — четырёхдиапазонная секторная антенна 694–862 / 880–960 / 1710–2690 / 1427–1518 / 1710–2690 МГц, RET

KADAMM K804902718v03 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 694–862 / 880–960 / 1710–2690 / 1427–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Выбирая между KADAMM K804902718v03 и KADAMM K804902718v05, сравните: у K804902718v03 электрический наклон 2–14°, у K804902718v05 — 2–12°; у K804902718v03 габариты 1499 × 355 × 165 мм, у K804902718v05 — 2080 × 355 × 165 мм; у K804902718v03 масса 21 кг, у K804902718v05 — 27 кг. По сравнению с KADAMM K804902718v06 отличие другое: у K804902718v03 полосы 694–862, 880–960 и 1427–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

Ширина луча в горизонтальной плоскости — 65°/65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 19 дБ. Систем излучателей у панели 4, портов 8: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

По вертикали луч узкий — 16,1 ± 1,4°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–14° / 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — более 24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1499 × 355 × 165 мм; масса 21 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 598 / 187 / 669 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804902718v03 — 4 системы излучателей, 8 портов.

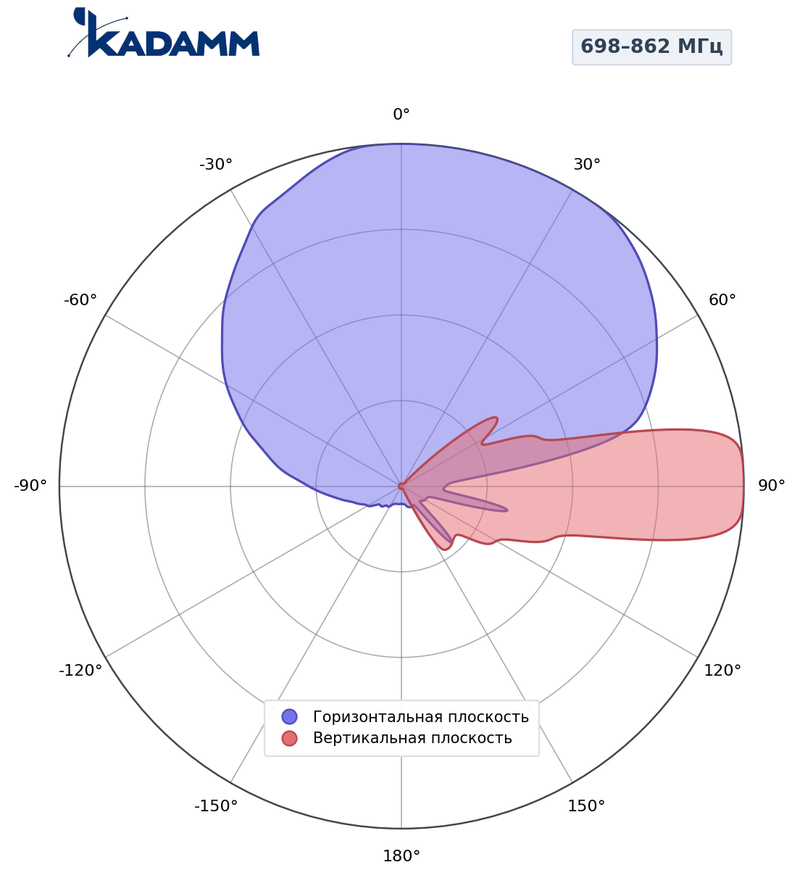

698–862 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 67–70°, по вертикали 14,7–16,1°, усиление в максимуме 14–14,4 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

880–960 МГц, горизонтальная плоскость, массив R2Главный лепесток по горизонтали 64 ± 3°, усиление в максимуме 14,9 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

698–862 МГц, горизонтальная плоскость, массив R1Главный лепесток по горизонтали 67–70°, усиление в максимуме 14–14,4 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

1710–2690 МГц, горизонтальная плоскость, массив Y1Главный лепесток по горизонтали 60–67°, усиление в максимуме 17,1–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

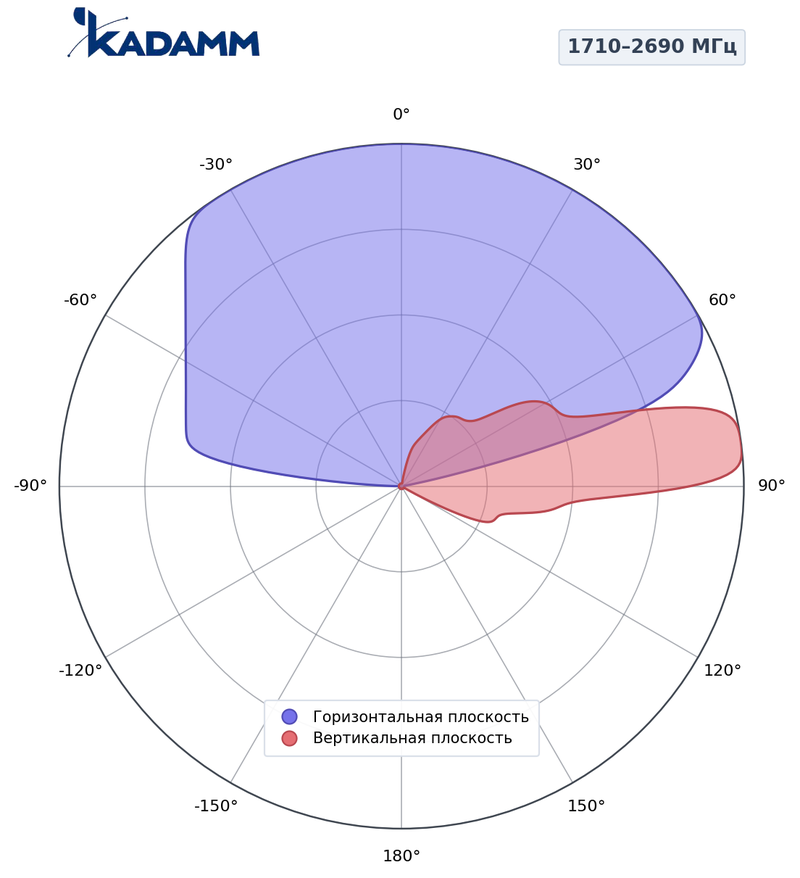

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 57–65°, по вертикали 5,1–7,3°, усиление в максимуме 17–18 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1427–2690 МГц, горизонтальная плоскость, массив Y1

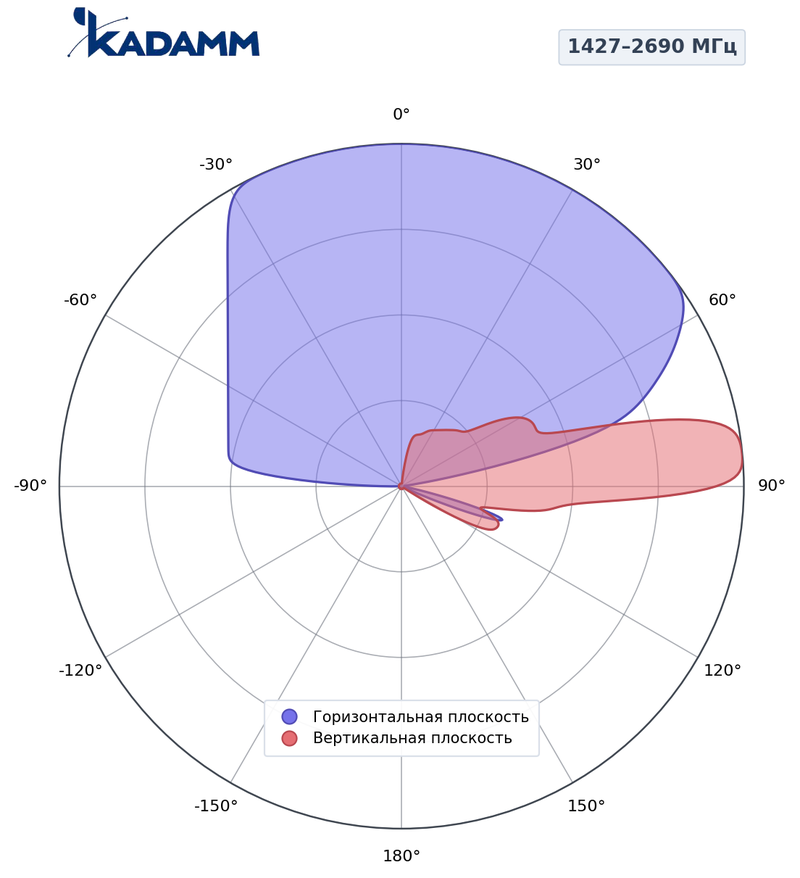

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2Главный лепесток по горизонтали 57–69°, по вертикали 5,1–8,8°, усиление в максимуме 15,6–18 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5–16,1°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

Массив R1: 694–862 МГц

Массив R2: 880–960 МГц

Массив Y1: 1710–2690 МГц

Массив Y2: 1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–14° у K804902718v03 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902718v03.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902718v03 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902718v03 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902718v03 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902718v03 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 778 МГц (середина полосы 694–862 МГц): L = 32,45 + 20·lg 778 + 20·lg 1 = 90,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,3 = −32,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 8° — ось луча приходит на землю в 30 / tg 8° ≈ 213 м от опоры, нижний край луча (половина вертикальной ширины 14,7°) — около 109 м, верхняя — около 2644 м.

Сети и службы в полосах K804902718v03:

Перед заказом KADAMM K804902718v03 сверьте с проектом:

• Частоты оборудования — внутри 694–862, 880–960 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902718v03 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K804902718v03 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K804902718v03: электрический 2–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K804902718v03 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K804902718v03 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K804902718v03 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1835 × 460 × 260 мм.
