KADAMM K801809016 — однодиапазонная секторная антенна 790–960 МГц, 16 дБи, 2 порта, RET

KADAMM K801809016 — секторная панельная антенна для базовой станции диапазона 790–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Выбирая между KADAMM K801809016 и KADAMM K801809017, сравните: у K801809016 усиление 16 дБи, у K801809017 — 16,7 дБи; у K801809016 луч по горизонтали 90°, у K801809017 — 65°; у K801809016 электрический наклон 0–8°, у K801809017 — 0–10°. По сравнению с KADAMM K801809015 отличие другое: у K801809016 габариты 2580 × 270 × 140 мм, у K801809015 — 1380 × 270 × 140 мм.

Ширина луча в горизонтальной плоскости — 90°: широкий сектор, которым одна панель закрывает большую часть площадки. Такой вариант удобен для малых сот, промышленных территорий и объектов, где нужна ровная зона рядом с антенной, а не дальность.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 9–60 дБ.

Вертикальный луч узкий, 7,5 ± 0,3°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон — 0–8°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 16 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2580 × 270 × 140 мм; масса 23,7 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 865 / 315 / 1027 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

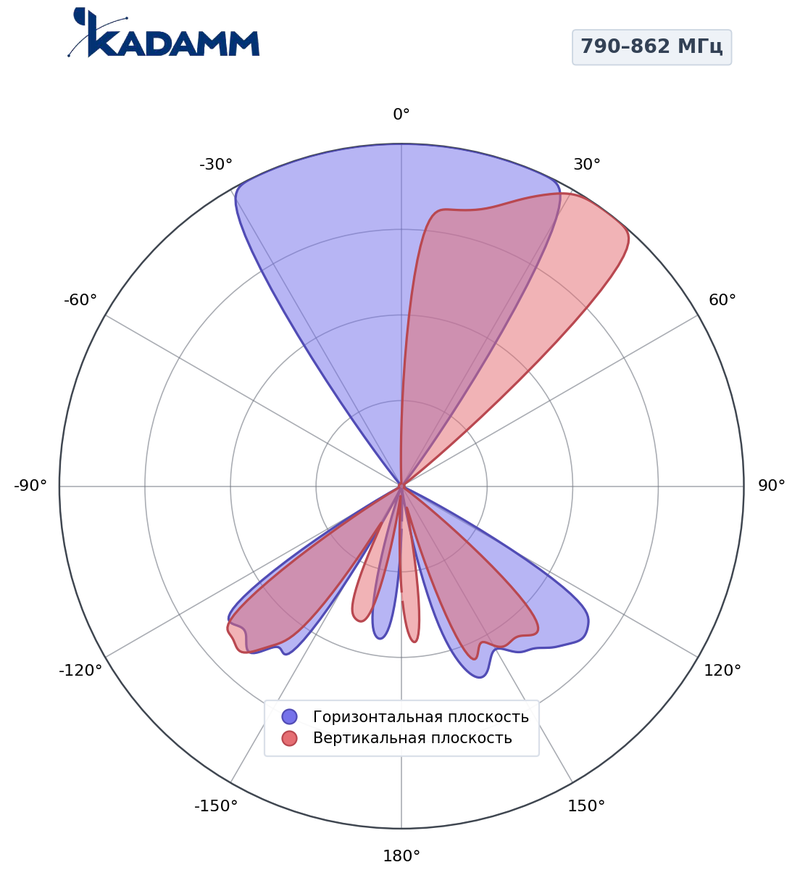

790–862 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 86–88°, по вертикали 7,3–7,5°, усиление в максимуме 15,6–15,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

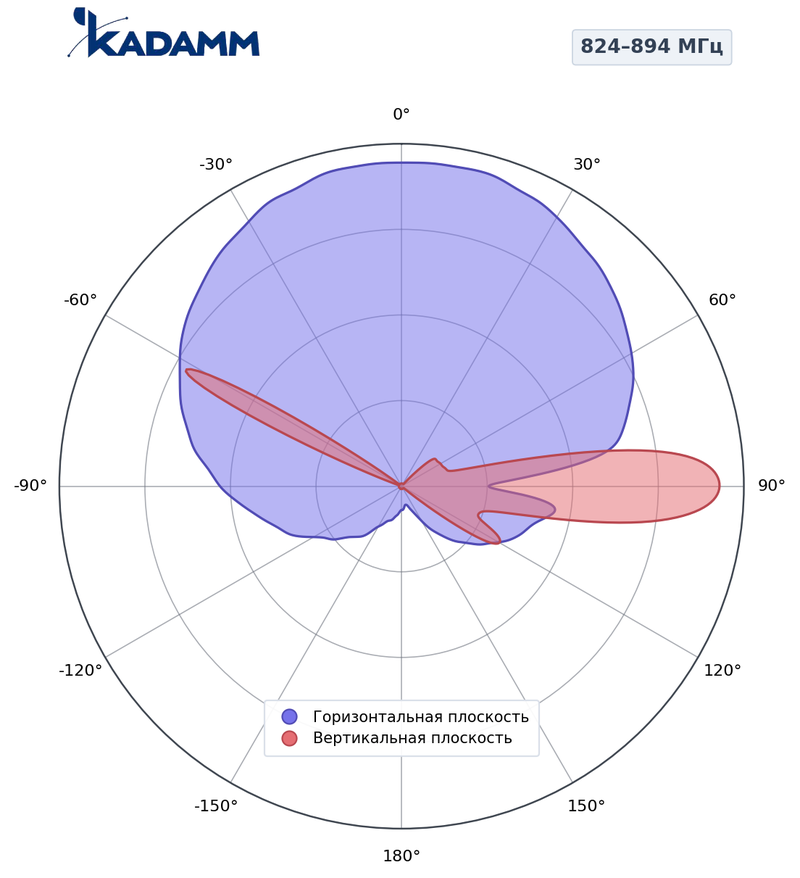

824–894 МГц, горизонтальная и вертикальная плоскости

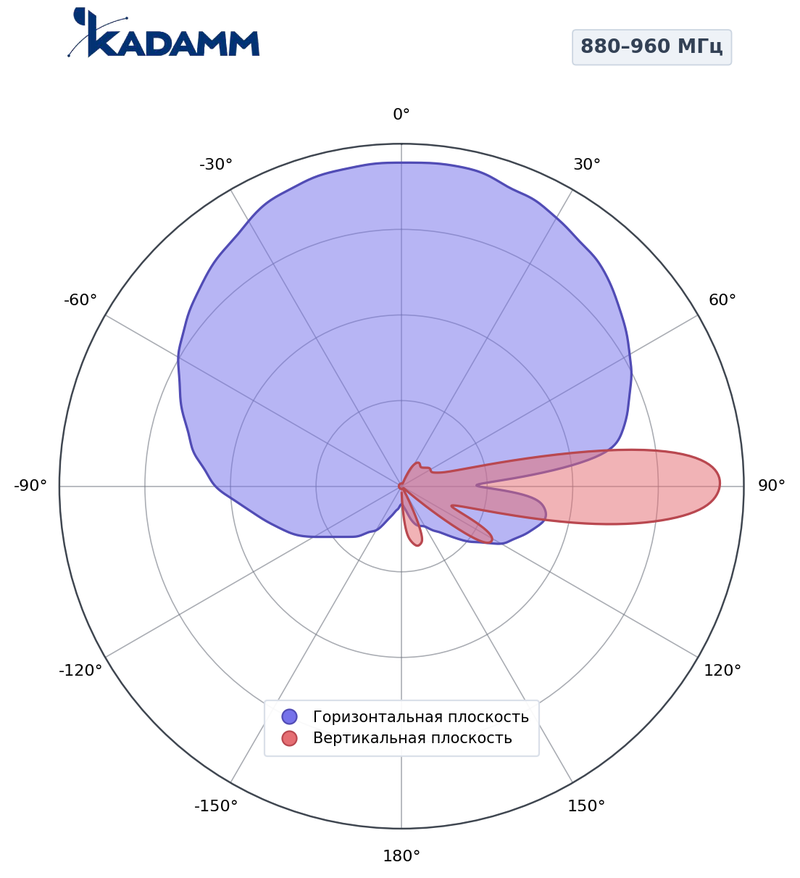

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 85 ± 2,0°, по вертикали 7 ± 0,4°, усиление в максимуме 16 ± 0,3 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Главный лепесток по горизонтали шириной 90° по уровню половинной мощности; по вертикали — 7–7,5°. Назад антенна излучает слабее, чем вперёд, не менее чем на 24 дБ.

• AISG 2.0 — протокол управления наклоном 0–8° у K801809016 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801809016.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801809016 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801809016 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801809016 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801809016 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16 = 56 дБм, то есть около 398 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56 − 91,3 = −35,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 4° — ось луча приходит на землю в 30 / tg 4° ≈ 429 м от опоры, нижний край луча (половина вертикальной ширины 7°) — около 228 м, верхняя — около 3438 м.

Сети и службы в полосах K801809016:

Перед заказом KADAMM K801809016 сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801809016 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• K801809016 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K801809016: электрический 0–8°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K801809016 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801809016 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801809016 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2985 × 365 × 220 мм.
