KADAMM K801809015 — однодиапазонная секторная антенна 790–960 МГц, 15,2 дБи, 2 порта, RET

KADAMM K801809015 — секторная панельная антенна для базовой станции диапазона 790–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Выбирая между KADAMM K801809015 и KADAMM K801809015v01, сравните: у K801809015 луч по горизонтали 65°, у K801809015v01 — 90°; у K801809015 электрический наклон 0–14°, у K801809015v01 — 0–10°; у K801809015 габариты 1380 × 270 × 140 мм, у K801809015v01 — 1980 × 270 × 140 мм. По сравнению с KADAMM K801809016 отличие другое: у K801809015 усиление 15,2 дБи, у K801809016 — 16 дБи.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 8–60 дБ.

В вертикальной плоскости луч всего 15,7 ± 1,2°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 0–14° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

О диаграмме говорят цифры: усиление — до 15,2 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1380 × 270 × 140 мм; масса 12,9 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 437 / 248 / 439 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+60 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

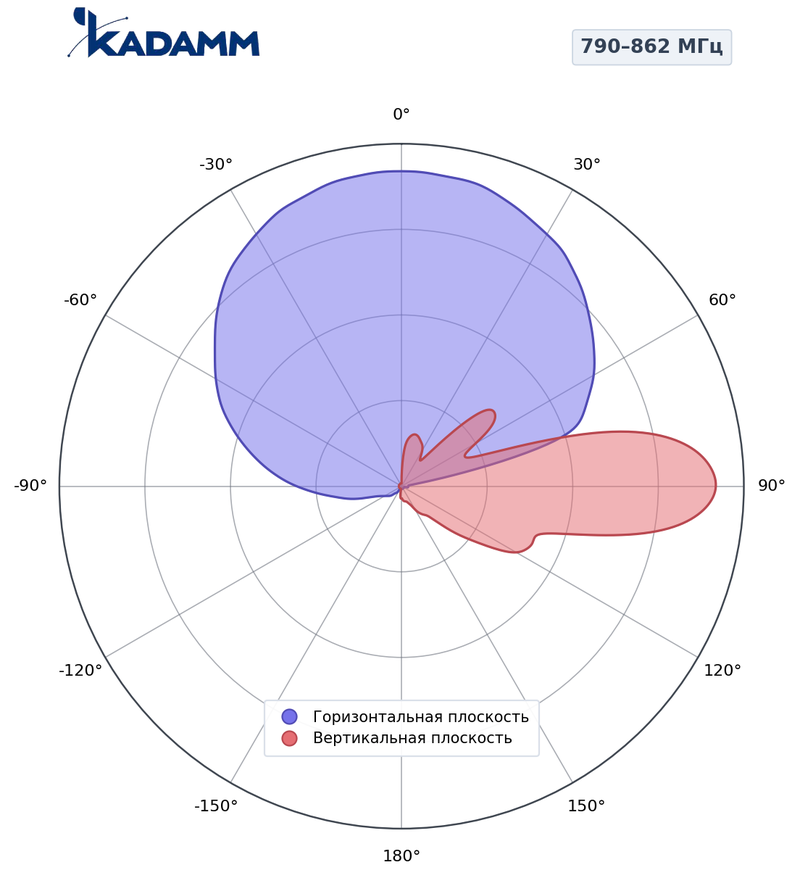

790–862 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–67°, по вертикали 14,8–15,7°, усиление в максимуме 14,7–15 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

824–894 МГц, горизонтальная и вертикальная плоскости

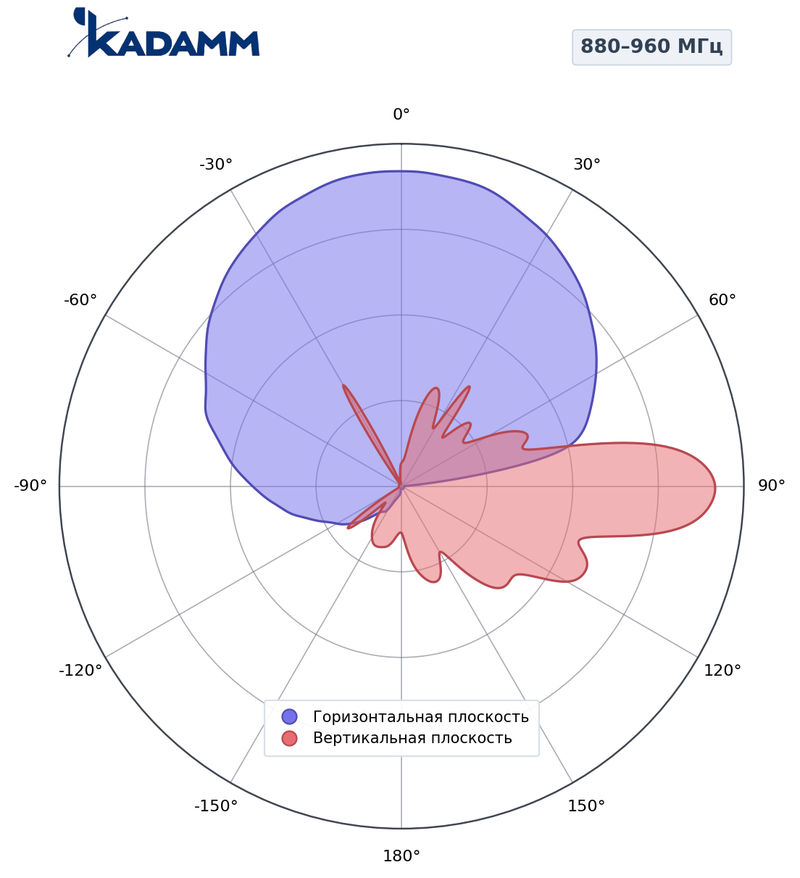

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 63 ± 2,3°, по вертикали 14,2 ± 0,8°, усиление в максимуме 15,2 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65°; по вертикали — 14,2–15,7°. Задний лепесток ниже главного минимум на 24 дБ.

• AISG 2.0 — протокол управления наклоном 0–14° у K801809015 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801809015.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801809015 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801809015 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801809015 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801809015 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15,2 = 55,2 дБм, то есть около 331 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55,2 − 91,3 = −36,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 14,2°) — около 119 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K801809015:

Перед заказом KADAMM K801809015 сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+60 °C

• Крепление K801809015 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• При установке K801809015 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801809015: электрический 0–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801809015 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801809015 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801809015 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 1735 × 365 × 220 мм.
