KADAMM K801809017 — однодиапазонная секторная антенна 790–960 МГц, 16,7 дБи, 2 порта, RET

KADAMM K801809017 — секторная панельная антенна для базовой станции на диапазон 790–960 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Ближайшая к KADAMM K801809017 модель каталога — KADAMM K801809016. У K801809017 усиление 16,7 дБи, у K801809016 — 16 дБи; у K801809017 луч по горизонтали 65°, у K801809016 — 90°; у K801809017 электрический наклон 0–10°, у K801809016 — 0–8°. У второй близкой модели, KADAMM K801809018, расхождение иное: у K801809017 габариты 1980 × 270 × 140 мм, у K801809018 — 2580 × 270 × 140 мм.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 8–60 дБ.

В вертикальной плоскости луч всего 10,1 ± 0,6°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 16,7 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1980 × 270 × 140 мм; масса 18,5 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 631 / 219 / 749 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

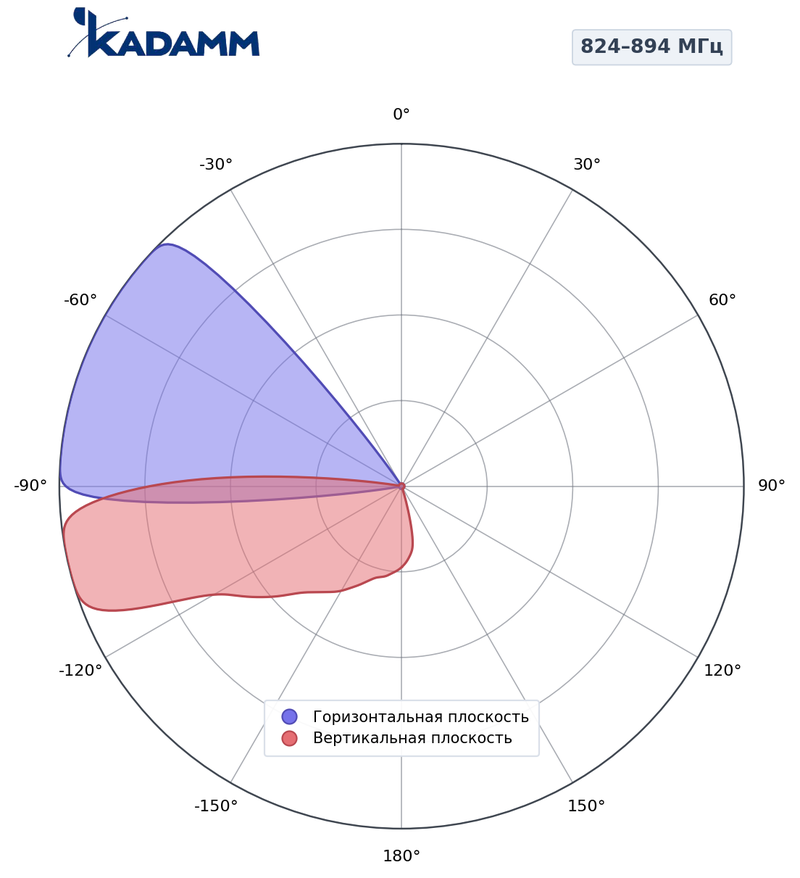

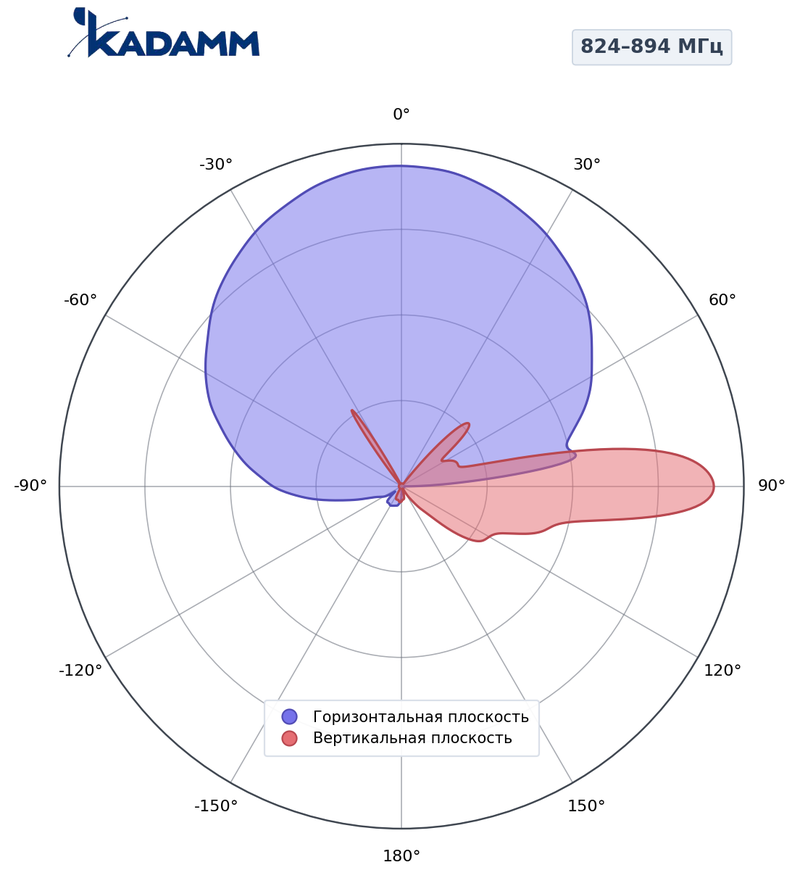

824–894 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 65–67°, по вертикали 9,8–10,1°, усиление в максимуме 16,5–16,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

824–894 МГц, горизонтальная и вертикальная плоскости

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64 ± 2,1°, по вертикали 9,2 ± 0,5°, усиление в максимуме 16,7 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 9,2–10,1°. Задний лепесток ниже главного минимум на 24 дБ.

• AISG 2.0 — протокол управления наклоном 0–10° у K801809017 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801809017.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801809017 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801809017 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801809017 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801809017 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 16,7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 16,7 = 56,7 дБм, то есть около 468 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 56,7 − 91,3 = −34,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 9,2°) — около 177 м, верхняя — около 4297 м.

Сети и службы в полосах K801809017:

Перед заказом KADAMM K801809017 сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801809017 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• При установке K801809017 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801809017: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K801809017 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K801809017 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K801809017 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2355 × 365 × 220 мм.
