KADAMM K801809015v01 — однодиапазонная секторная антенна 790–960 МГц, 15 дБи, 2 порта, RET

KADAMM K801809015v01 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 790–960 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K801809015v01 в каталоге стоит KADAMM K801809015. У K801809015v01 луч по горизонтали 90°, у K801809015 — 65°; у K801809015v01 электрический наклон 0–10°, у K801809015 — 0–14°; у K801809015v01 габариты 1980 × 270 × 140 мм, у K801809015 — 1380 × 270 × 140 мм. С моделью KADAMM K801809016 различие в другом: у K801809015v01 усиление 15 дБи, у K801809016 — 16 дБи.

Горизонтальный луч 90° — широкий: одной панелью закрывают почти всю площадку. Его выбирают для малых сот и территорий предприятий, где важна равномерная зона поблизости, а дальность вторична.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 10–60 дБ.

В вертикальной плоскости луч всего 10 ± 0,5°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 0–10° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Кронштейн добавляет механический наклон 0–10°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

О диаграмме говорят цифры: усиление — до 15 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1980 × 270 × 140 мм; масса 18 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 660 / 271 / 701 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

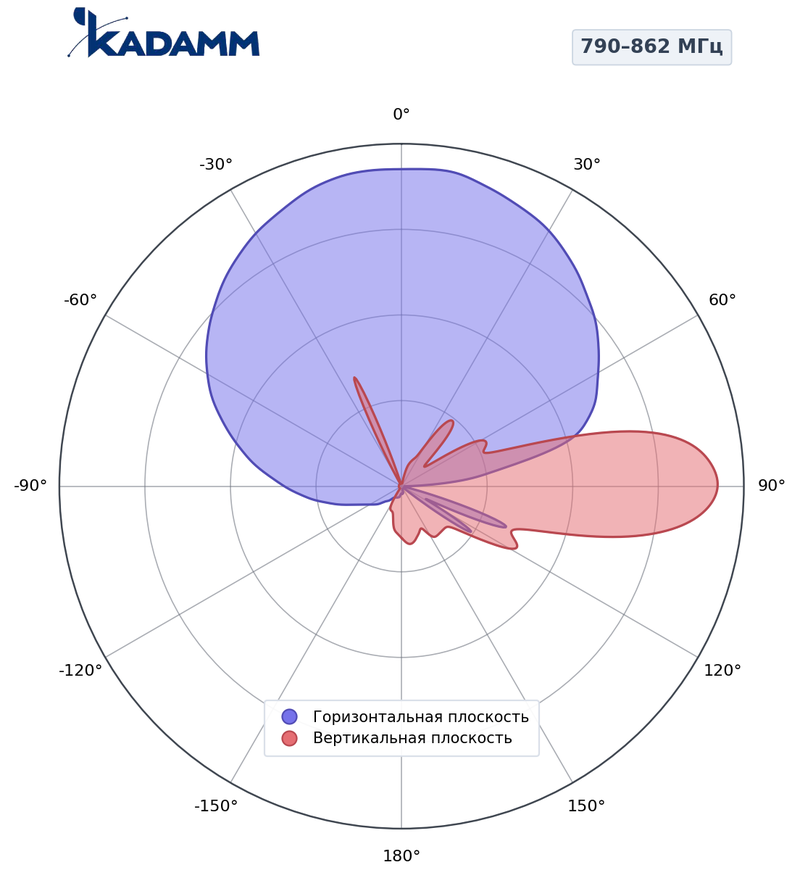

790–862 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 86–88°, по вертикали 9,7–10°, усиление в максимуме 14,6–14,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

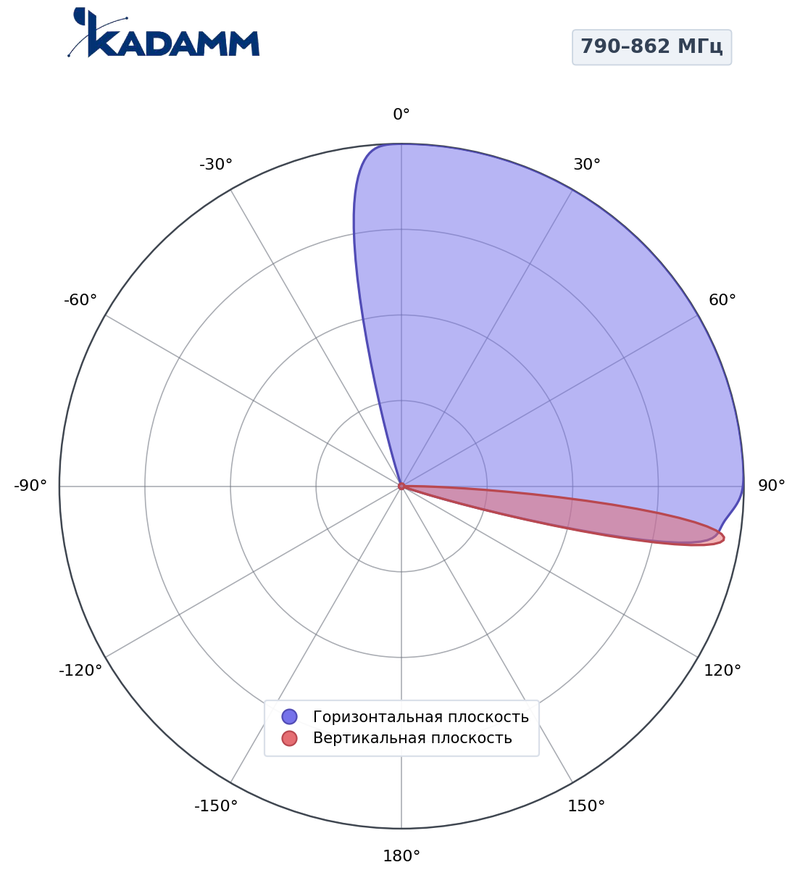

790–862 МГц, горизонтальная и вертикальная плоскости

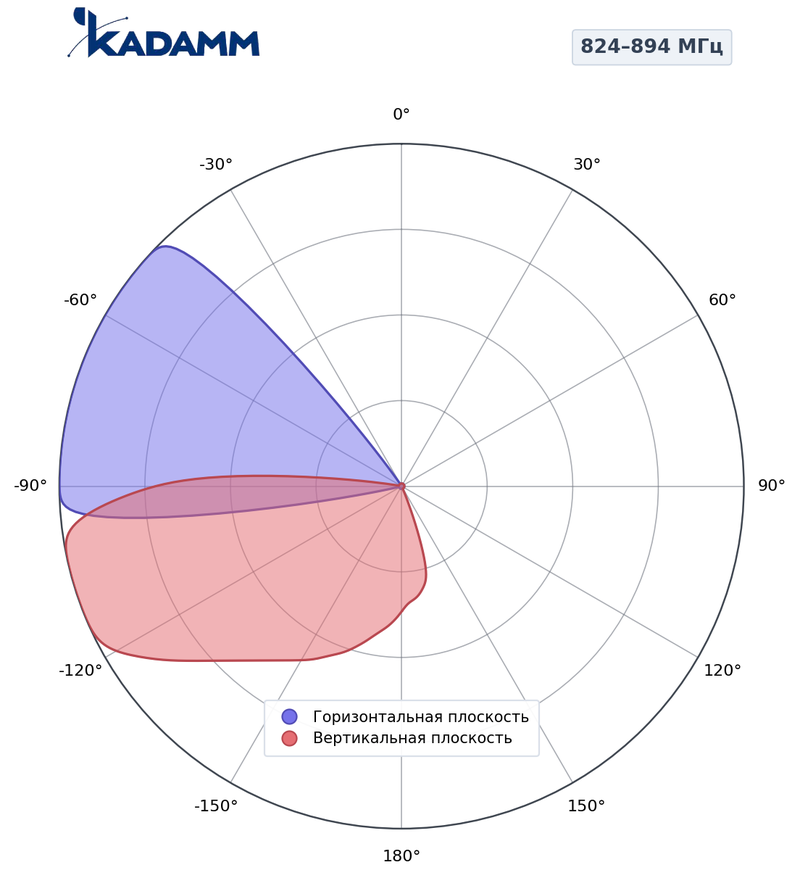

824–894 МГц, горизонтальная и вертикальная плоскости

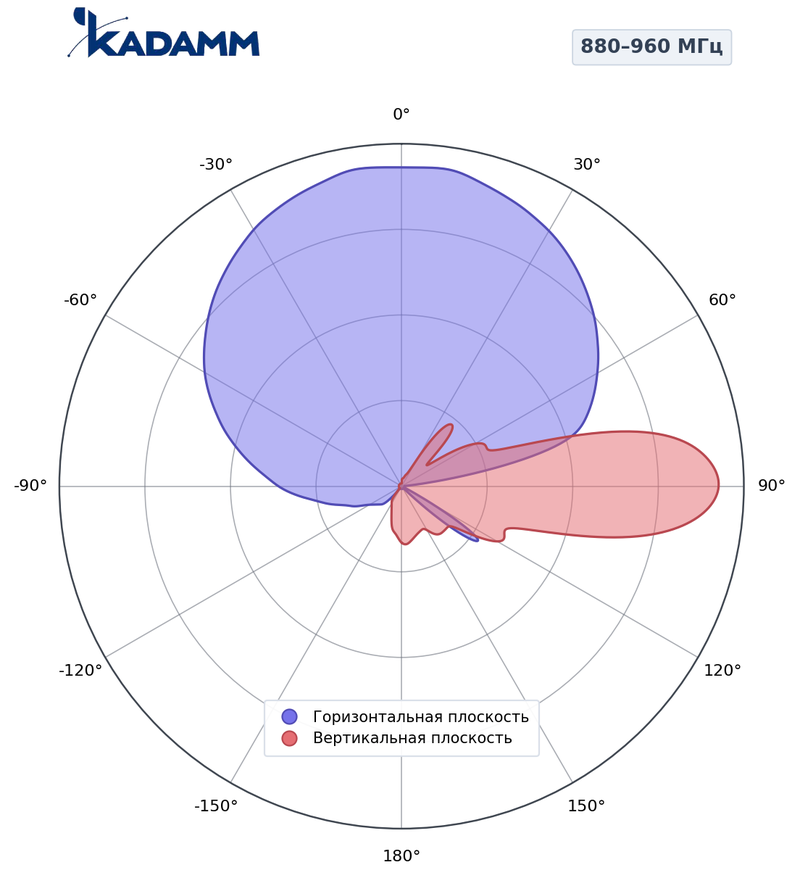

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 84 ± 4°, по вертикали 9,2 ± 0,5°, усиление в максимуме 15 ± 0,5 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 90°; по вертикали — 9,2–10°. Задний лепесток ниже главного минимум на 24 дБ.

• AISG 2.0 — протокол управления наклоном 0–10° у K801809015v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801809015v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801809015v01 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801809015v01 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801809015v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801809015v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15 = 55 дБм, то есть около 316 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55 − 91,3 = −36,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 9,2°) — около 177 м, верхняя — около 4297 м.

Сети и службы в полосах K801809015v01:

Перед заказом KADAMM K801809015v01 сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801809015v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K801809015v01 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K801809015v01: электрический 0–10°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K801809015v01 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K801809015v01 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K801809015v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2355 × 365 × 220 мм.

Другие модели этого раздела каталога KADAMM: Секторные антенны базовых станций 2×2 и 4×4 MIMO →
