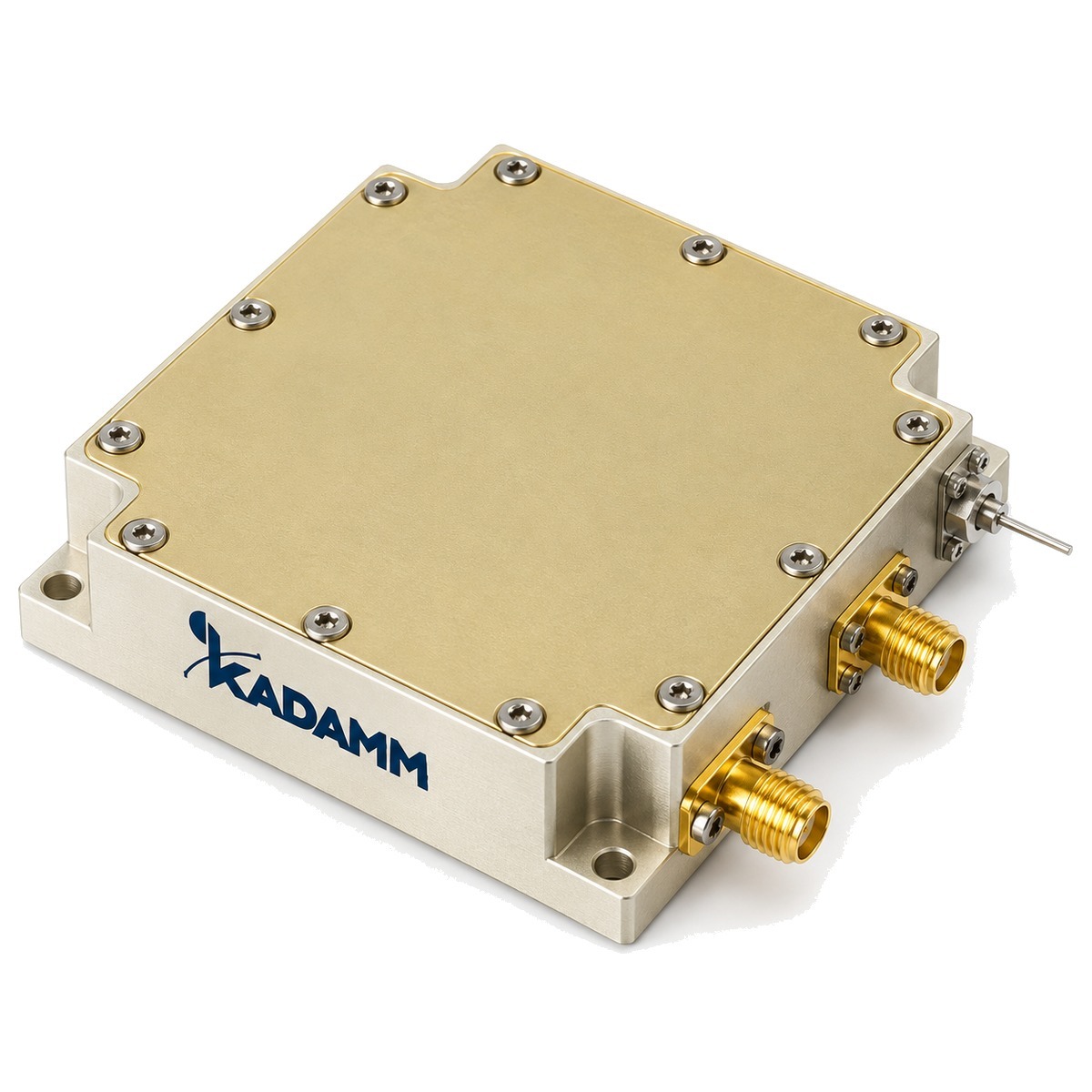

Серия KADAMM ГУНФ-Н: 7 моделей, 6,85 – 24,35 ГГц, соединители по таблице исполнений.
О серии
Генераторы СВЧ серии ГУНФ-Н вырабатывают сигнал фиксированной или перестраиваемой частоты. В серии ГУНФ-Н — 7 моделей, общий диапазон 6,85 – 24,35 ГГц, соединители по таблице исполнений.
Исполнения ГУНФ-Н различаются по параметрам: выходная частота, опорная частота, габариты, фазовый шум, входная мощность, паразитные составляющие. Общее для всех моделей ГУНФ-Н: выходная мощность, дБм — 13; гармоники, дБн — -20.
Где применяют KADAMM ГУНФ-Н: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГУНФ-Н выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 13 |
| Гармоники, дБн | -20 |
Исполнения серии
| Артикул | Выходная частота, ГГц | Опорная частота, МГц | Габариты, мм | Фазовый шум, дБн/Гц | Фазовый шум опорного сигнала | Входная мощность, дБм | Паразитные составляющие, дБн |
|---|---|---|---|---|---|---|---|
| KADAMM ГУНФ-Н-10-10400 | 10,4 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-12800 | 12,8 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-13000 | 13 | 10 | 74×50×16 | -80 | -170 | 0±2 | -70 |
| KADAMM ГУНФ-Н-10-6950 | 6,95 | 10 | 57,2×57,2×16 | -90 | -170 | 0±2 | -75 |
| KADAMM ГУНФ-Н-100-18500 | 18,5 | 100 | 74×50×16 | -95 | - | 0±3 | -60 |
| KADAMM ГУНФ-Н-100-24350 | 24,35 | 100 | 74×50×16 | -85 | - | 0±3 | -60 |
| KADAMM ГУНФ-Н-100-6850 | 6,85 | 100 | 74×50×16 | -105 | - | 0±3 | -60 |
Вопросы по серии
Общий диапазон серии ГУНФ-Н — 6,85 – 24,35 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГУНФ-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГУНФ-Н-10-10400», и количество.
Техническое описание серии ГУНФ-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
