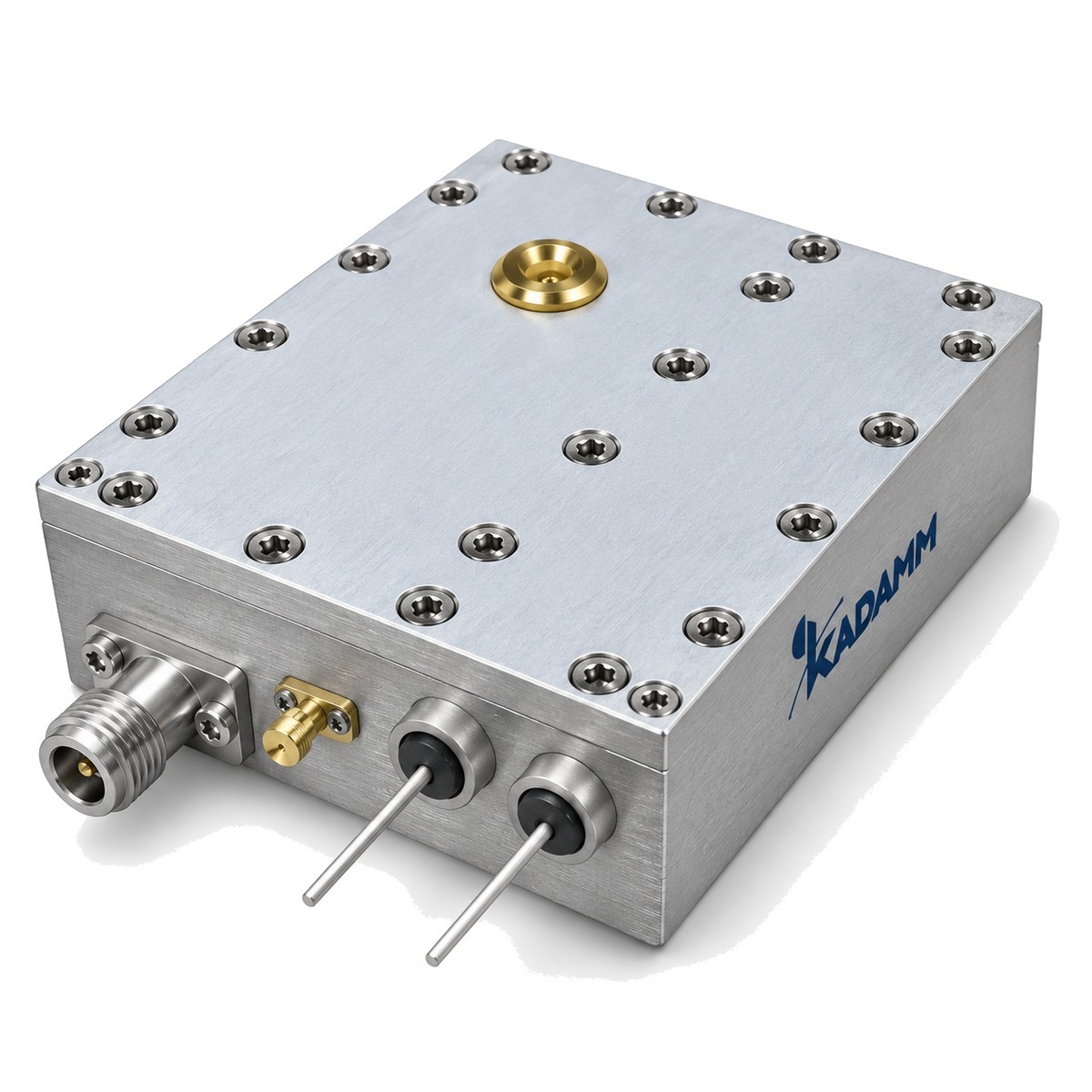

Серия KADAMM ГУНД: 2 модели, 1 – 10 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ГУНД вырабатывают сигнал фиксированной или перестраиваемой частоты. Состав серии ГУНД: 2 модели, общий диапазон 1 – 10 ГГц, соединители по таблице исполнений.
Исполнения ГУНД различаются по параметрам: выходная частота, габариты, фазовый шум, гармоники, паразитные составляющие, полоса перестройки. Общее для всех моделей ГУНД: выходная мощность, дБм — 13; стабильность частоты — 5; напряжение перестройки, В — 0–12.
Где применяют KADAMM ГУНД: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГУНД выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 13 |
| Стабильность частоты | 5 |
| Напряжение перестройки, В | 0–12 |
Исполнения серии
| Артикул | Выходная частота, ГГц | Габариты, мм | Фазовый шум, дБн/Гц | Гармоники, дБн | Паразитные составляющие, дБн | Полоса перестройки, МГц |
|---|---|---|---|---|---|---|
| KADAMM ГУНД-1000-13 | 1 | 54×40×17,2 | -100 | -20 | -80 | 2 |
| KADAMM ГУНД-10000-13 | 10 | 45×40×17,2 | -90 | -25 | -70 | 15–20 |
Вопросы по серии
Общий диапазон серии ГУНД — 1 – 10 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГУНД — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГУНД-1000-13», и количество.
К серии ГУНД прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
