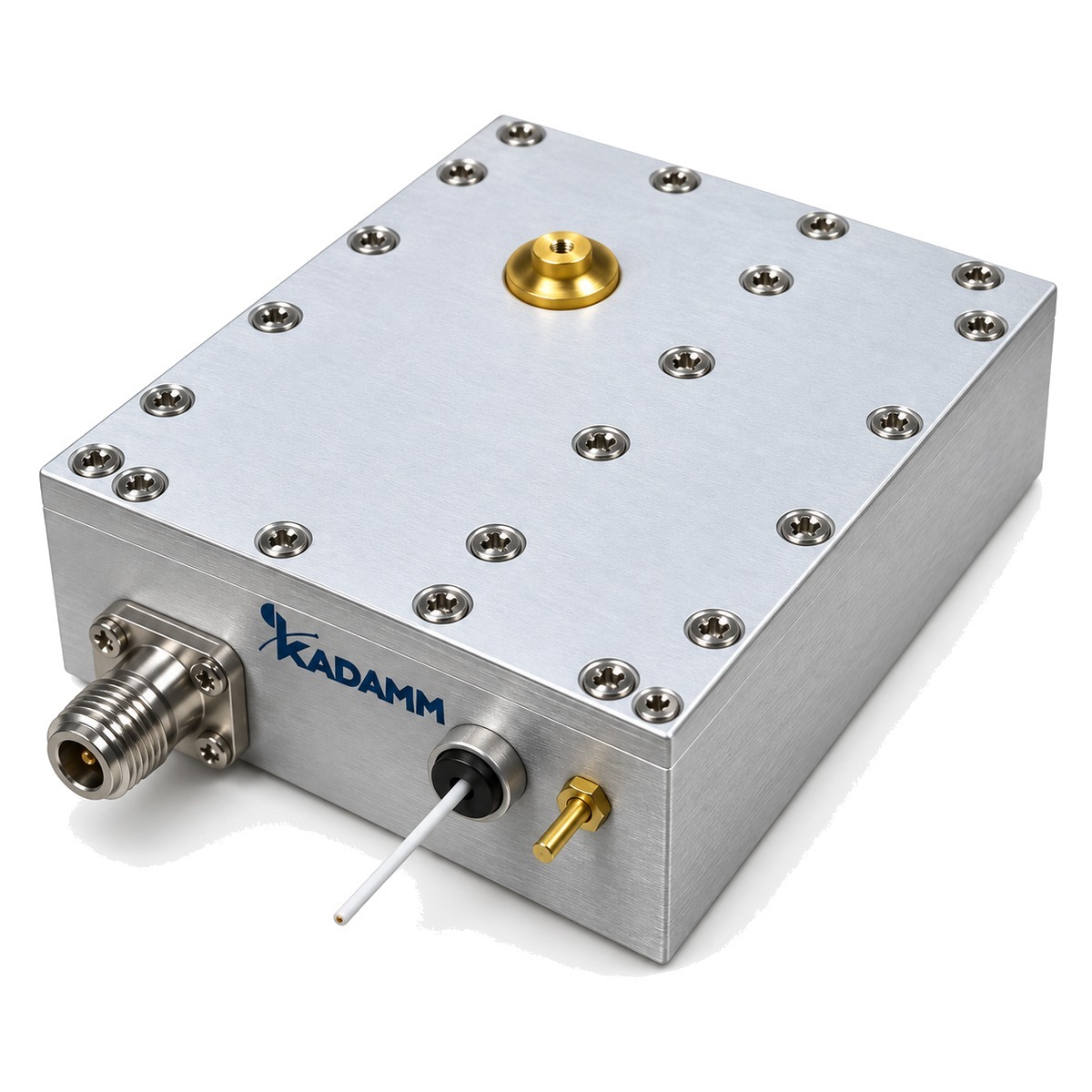

KADAMM ГДР — серия производства KADAMM (КАДАММ): 10 моделей, 13,434 – 38,5 ГГц, соединители по таблице исполнений.
О серии
Генераторы СВЧ серии ГДР вырабатывают сигнал фиксированной или перестраиваемой частоты. Состав серии ГДР: 10 моделей, общий диапазон 13,434 – 38,5 ГГц, соединители по таблице исполнений.
По моделям KADAMM ГДР: выходная мощность от 10 до 20 дБм. Исполнения ГДР различаются по параметрам: выходная частота, выходная мощность, фазовый шум, габариты, паразитные составляющие, гармоники.
Типовые задачи для серии ГДР: гетеродины; опорные источники; радиолокационные и связные модули. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ГДР.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Выходная частота, ГГц | Выходная мощность, дБм | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Паразитные составляющие, дБн | Фазовый шум на отстройке 1 МГц, дБн/Гц | Гармоники, дБн |
|---|---|---|---|---|---|---|---|---|
| KADAMM ГДР-13434-13454-13 | 13,434–13,454 | 13 | -75 | -110 | 53,3×27,9×13,2 | -80 | -130 | -20 |
| KADAMM ГДР-14250-10 | 14,25 | 10 | -75 | -110 | 57,15×29,21×15,75 | -80 | -130 | -20 |
| KADAMM ГДР-25950-26050-20 | 25,95–26,05 | 20 | - | -100 | 63,48×30,48×20,8 | 75 | - | 20 |
| KADAMM ГДР-28550-13 | 28,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29050-13 | 29,05 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29550-13 | 29,55 | 13 | -83 | -93 | 51×40×17,2 | -80 | -93 | -20 |
| KADAMM ГДР-29975-30025-13 | 29,975–30,025 | 13 | - | - | 84×72×28 | -70 | - | -25 |
| KADAMM ГДР-34475-10 | 34,475 | 10 | -85 | -105 | 51×40×17,2 | -80 | -128 | -20 |
| KADAMM ГДР-35000-18 | — | 18 | — | — | — | -25@17,5G -80 51×40×17,2 | — | — |
| KADAMM ГДР-38500-10 | 38,5 | 10 | -75 | - | 51×40×16 | -85 | - | -25@9,625G |
Вопросы по серии
Общий диапазон серии ГДР — 13,434 – 38,5 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГДР — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГДР-13434-13454-13», и количество.
К серии ГДР прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
