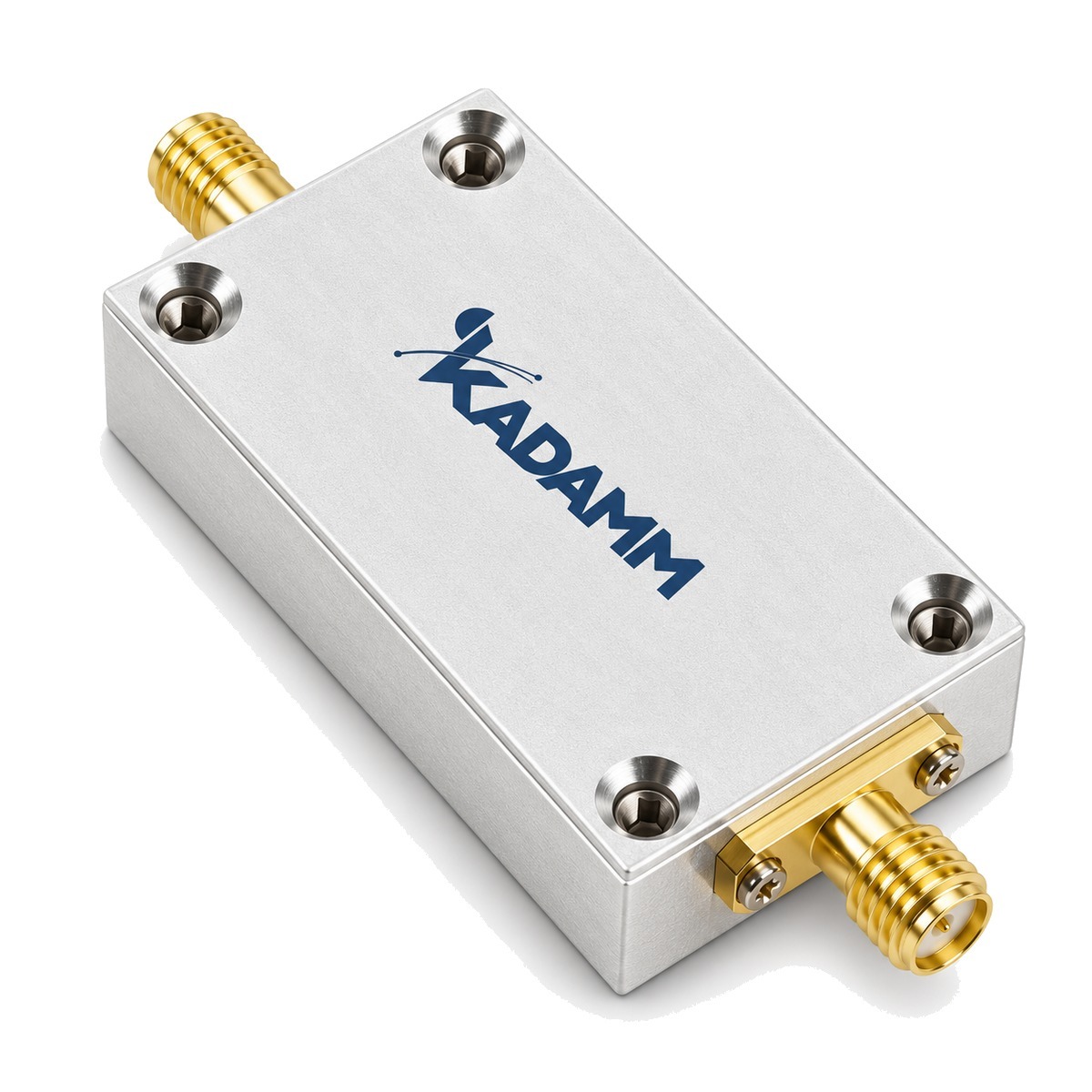

KADAMM УЧ-4 — серия производства KADAMM (КАДАММ): 4 модели, 24 – 70 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM УЧ-4 получают сигнал кратной частоты из опорного. В серии УЧ-4 — 4 модели, общий диапазон 24 – 70 ГГц, соединители по таблице исполнений.
По моделям KADAMM УЧ-4: КСВН 1,8; выходная мощность от 13 до 16 дБм. Модели внутри серии УЧ-4 отличаются параметрами: входная частота, выходная частота, выходная мощность, КСВН, габариты, входная мощность. Общее для всех моделей УЧ-4: коэффициент умножения / деления — 4.
Типовые задачи для серии УЧ-4: гетеродины миллиметрового диапазона; расширение диапазона генераторов; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения УЧ-4.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Коэффициент умножения / деления | 4 |
Исполнения серии
| Артикул | Входная частота, ГГц | Выходная частота, ГГц | Выходная мощность, дБм | КСВН | Габариты, мм | Входная мощность, дБм | Питание, В | Ток потребления, мА (тип.) |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЧ-4-24000-15 | 6 | 24 | 15 | - | 35×25×8 | 0–3 | 8 | 260 |
| KADAMM УЧ-4-28000-40000 | 7–10 | 28–40 | 13 | - | 25×25×8 | 10 | 5±0,5 | 260 |
| KADAMM УЧ-4-40000-65000-16S | 10–16,25 | 40–65 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
| KADAMM УЧ-4-40000-70000-16S | 10–17,5 | 40–70 | 16 | 1,8 | 50×30×15 | 0 | 6–12 | 800 |
Вопросы по серии
Общий диапазон серии УЧ-4 — 24 – 70 ГГц; полоса каждой модели указана в таблице исполнений.
В серии УЧ-4 — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM УЧ-4-24000-15», и количество.
К серии УЧ-4 прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
