KADAMM · Антенна GPS L1

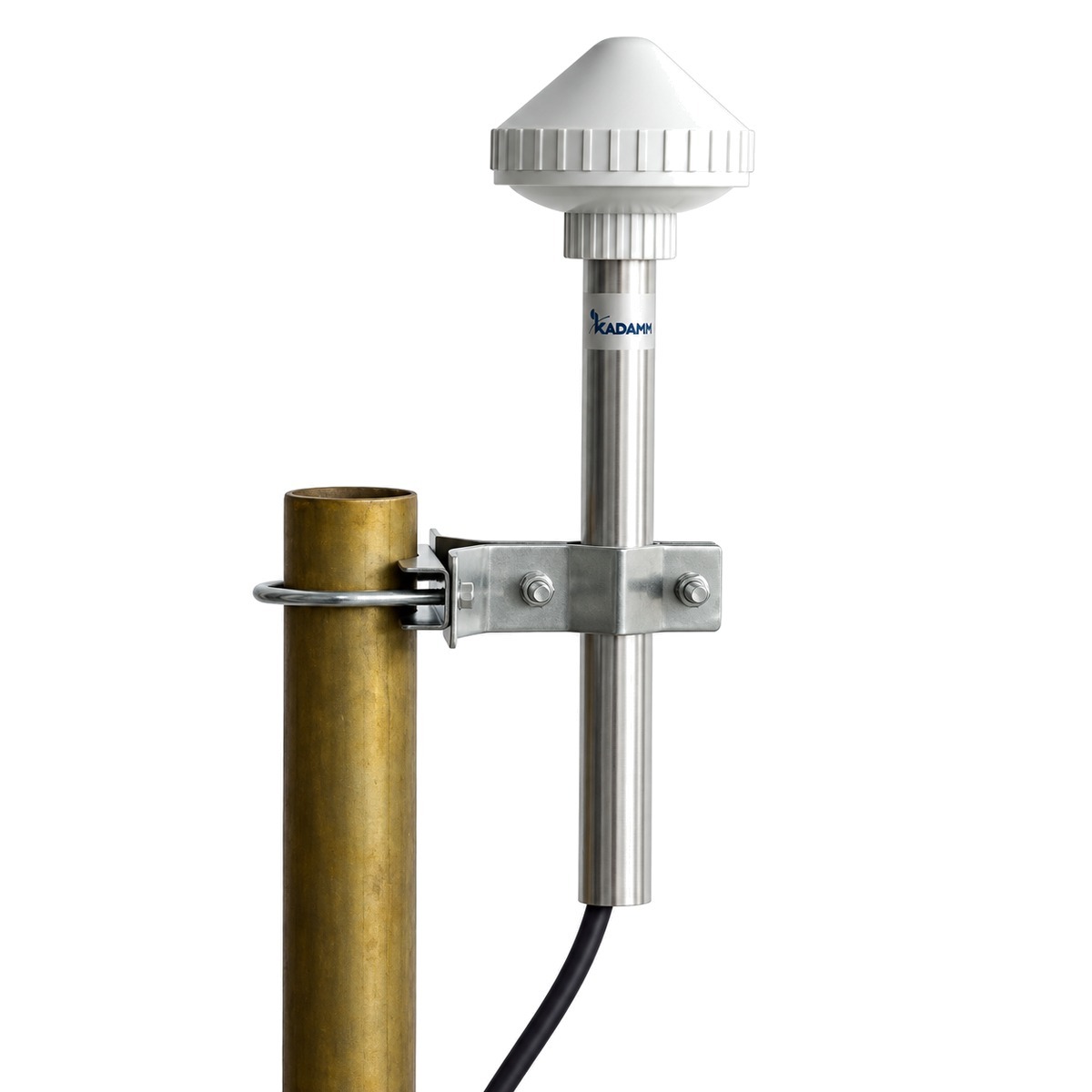

Антенна GPS L1 от производителя KADAMM (КАДАММ) — KADAMM GPS-L1-38T; усиление 38 дБ.
1575,42 МГц
GPS L1
38 дБ
Усиление
круговая правая
Поляризация
110°
Ширина ДН
4–6 В
Питание по кабелю
N
Разъём
О модели
Коэффициент усиления встроенного усилителя GPS-L1-38T — 38 дБ: он компенсирует потери в кабеле до приёмника.
Поляризация — круговая правая.
Габариты — Ø100 × 107 ± 2 мм (без монтажного узла), масса 0,4 ± 0,1 кг. Крепление: установочная труба и хомут на мачту (U-образная скоба). Работает при температуре −40…+75 °C.
На что смотреть при подборе
Усиление 38 дБУсиление встроенного усилителя KADAMM GPS-L1-38T: сверяйте его с допустимым уровнем на входе приёмника.
КСВН ≤2,5Согласование KADAMM GPS-L1-38T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GPS-L1-38T: температура −40…+75 °C и ветер до 140 км/ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 5 МГц (GPS L1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2,5 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | менее 5 дБ |
| Подавление вне полосы (f0 ± 30 / 50 / 100 МГц) | 12 / 35 / 70 дБ, не менее |
| Отношение вперёд/назад | более 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | менее 45 мА |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | менее 1 дБ (1575,42 ± 1,023 МГц); менее 2 дБ (±5 МГц) |
| МШУ: коэффициент шума | 1,8 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Пассивный элемент: полоса / КСВН / усиление | ≥10 МГц / ≤1,5 / 4 дБи |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø100 × 107 ± 2 мм (без монтажного узла) |
| Масса | 0,4 ± 0,1 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+75 °C |
| Ветровая стойкость | 140 км/ч |
| Крепление | установочная труба и хомут на мачту (U-образная скоба) |
Вопросы по модели
Какое усиление у KADAMM GPS-L1-38T?
Коэффициент усиления GPS-L1-38T — 38 дБ.
Как крепится KADAMM GPS-L1-38T?
Крепление GPS-L1-38T: установочная труба и хомут на мачту (U-образная скоба). Габариты Ø100 × 107 ± 2 мм (без монтажного узла), масса 0,4 ± 0,1 кг.
Есть ли документы на KADAMM GPS-L1-38T?
Для GPS-L1-38T доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
