Наружные антенны GPS L1 и GPS/BeiDou: GPS, BeiDou.
Что представляет собой антенна
KADAMM GPS-L1-28T — наружные антенны GPS L1 и GPS/BeiDou для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Разъём — SMA, MCX, TNC, BNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1559–1610 МГц, у GPS-L1-28M — 1559–1592 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1559–1610 МГц, у GPS-L1-28S — 1559–1592 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Разъём SMA, MCX, TNC, BNC, у GNSS-L1B1G1-35 — N, TNC
Между GPS-L1-28T и GNSS-L1B1G1-35 решают габариты, масса и способ крепления на конкретной опоре.
Конструкция и материалы

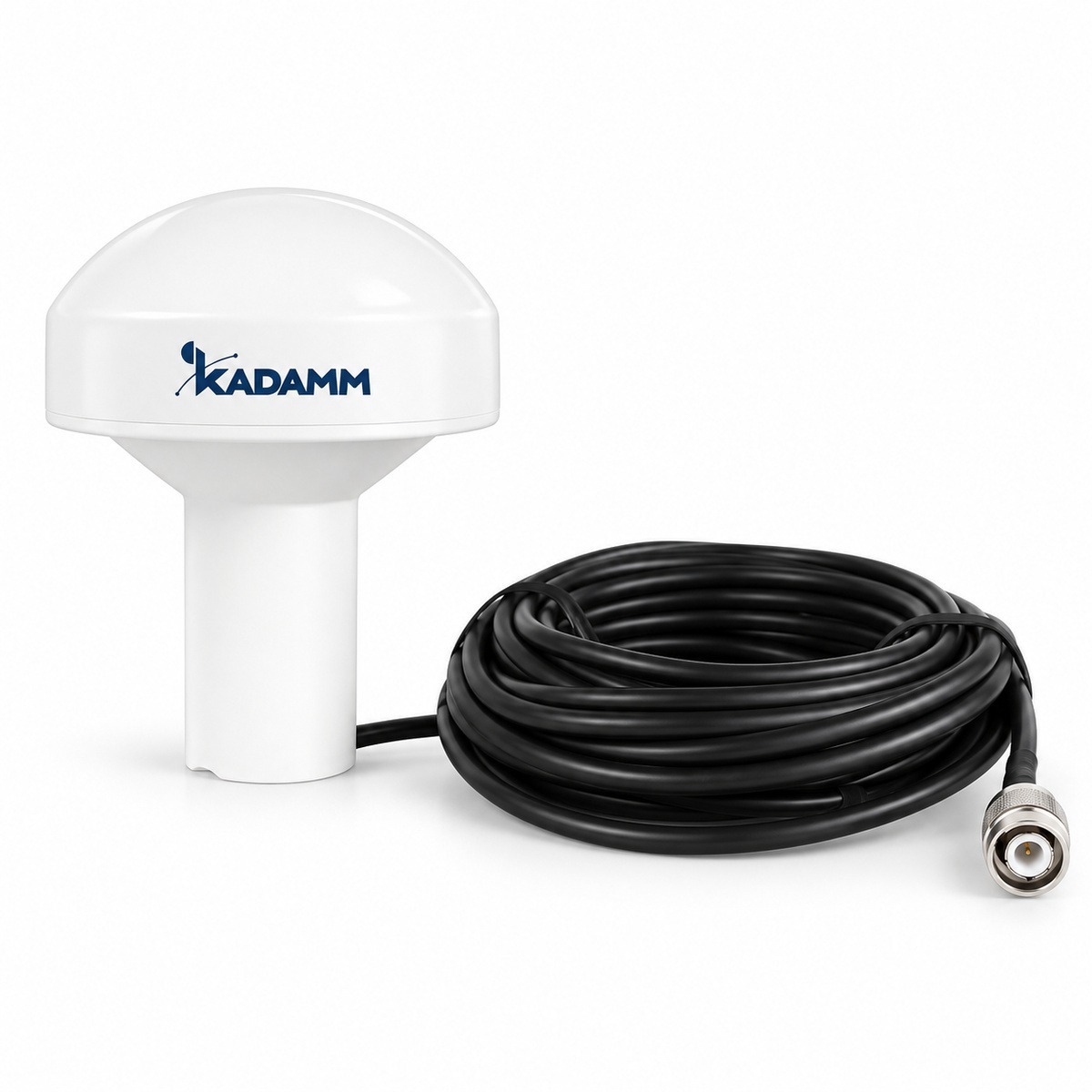

Фото исполнений

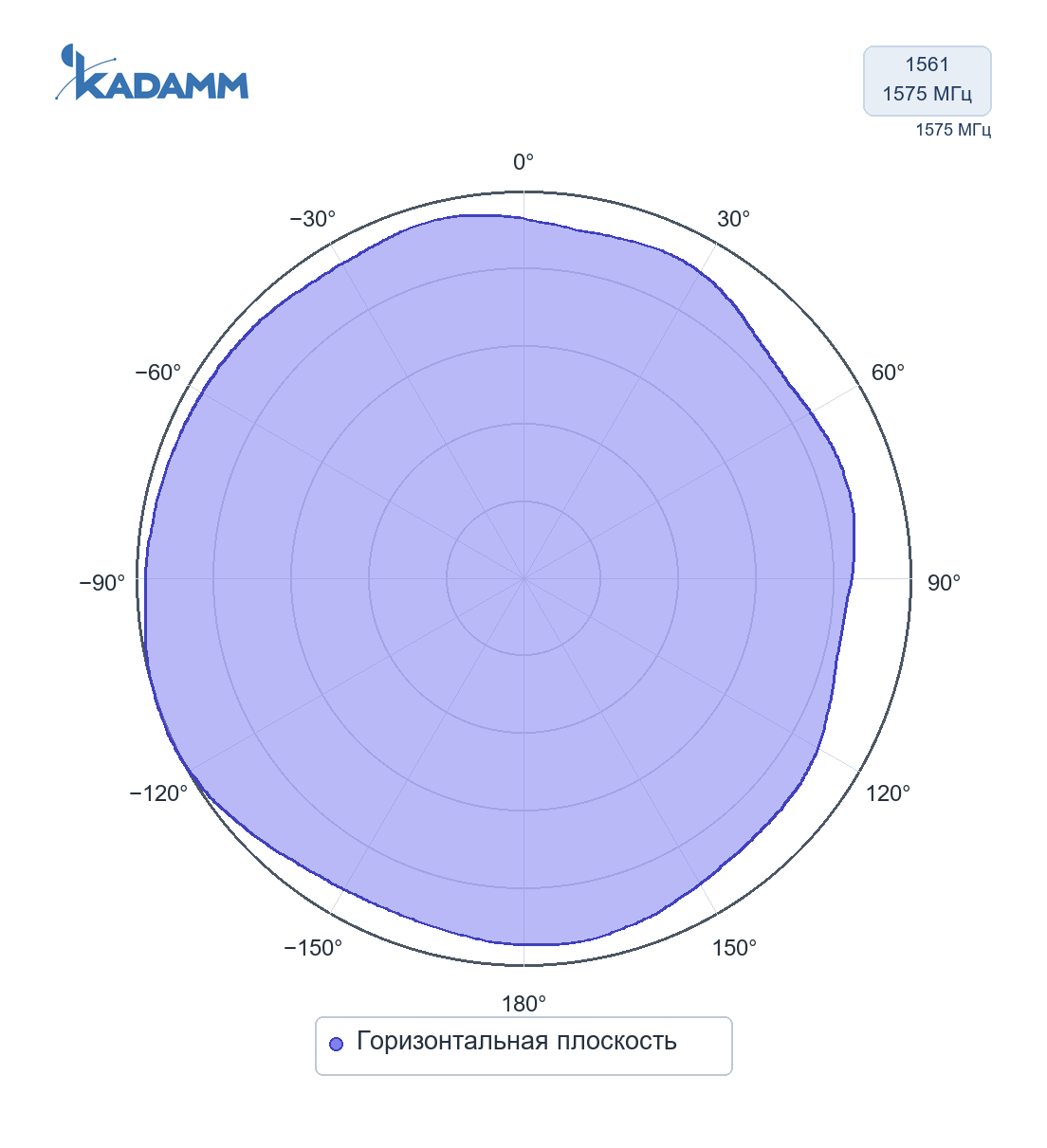

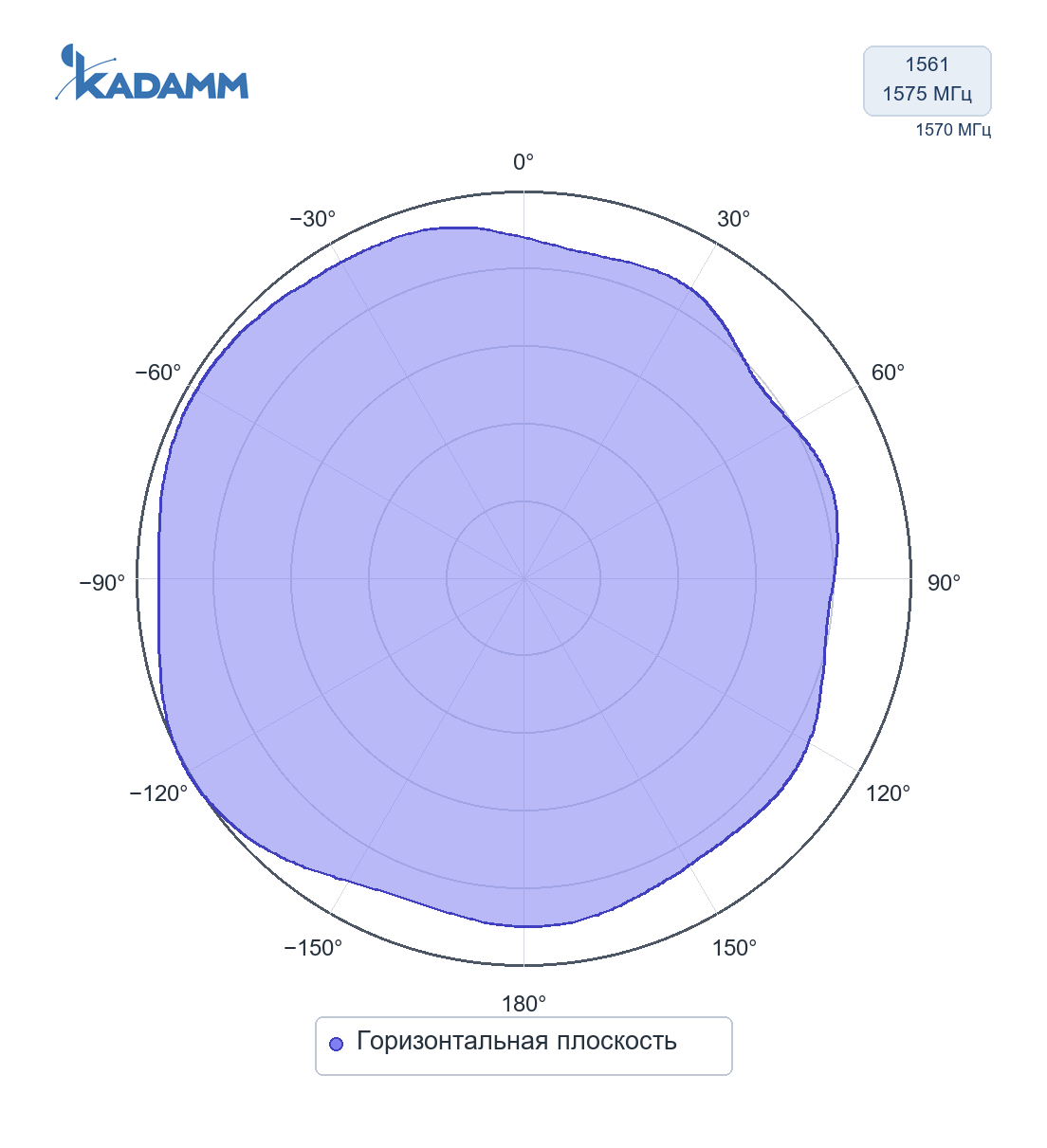

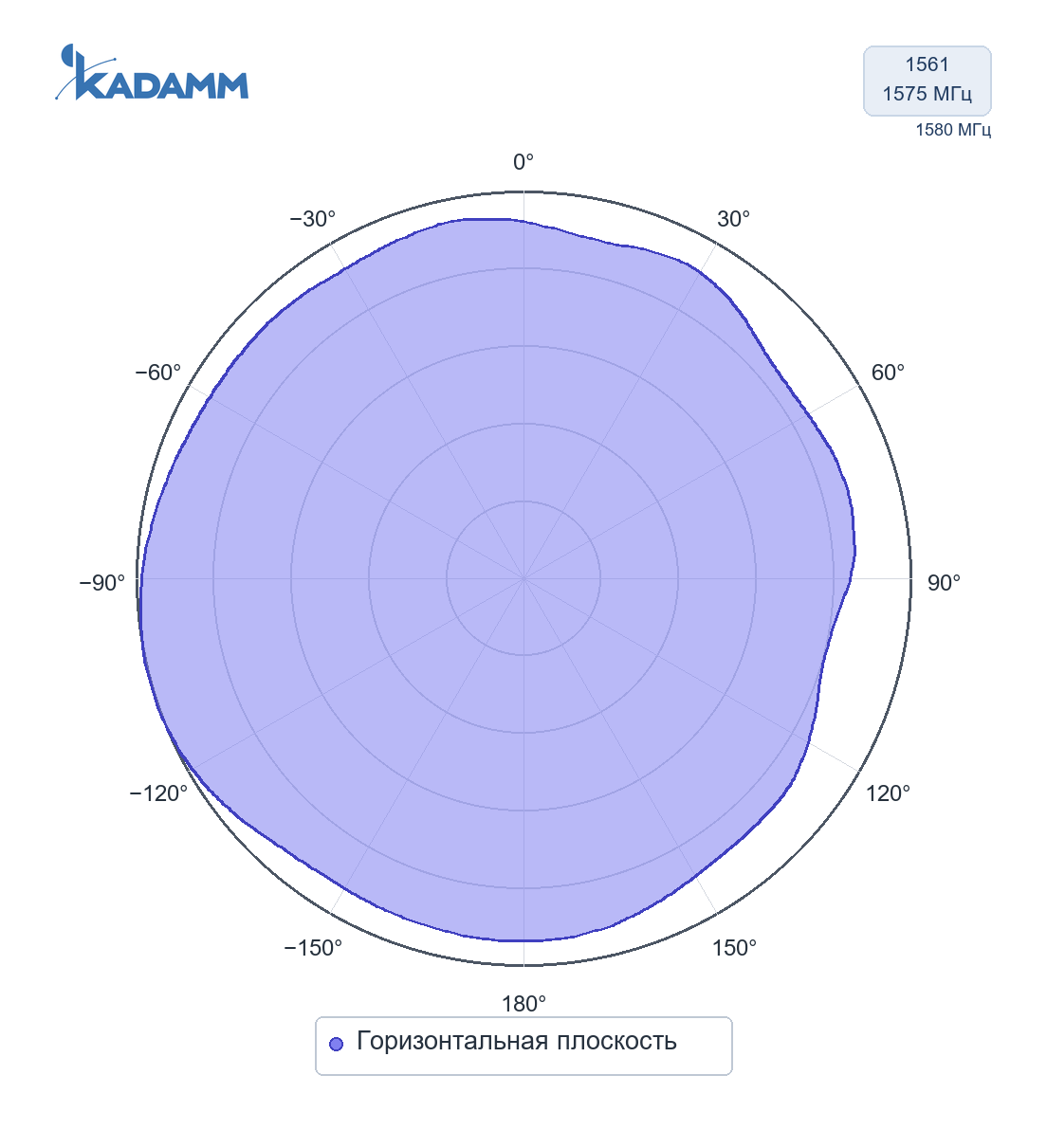

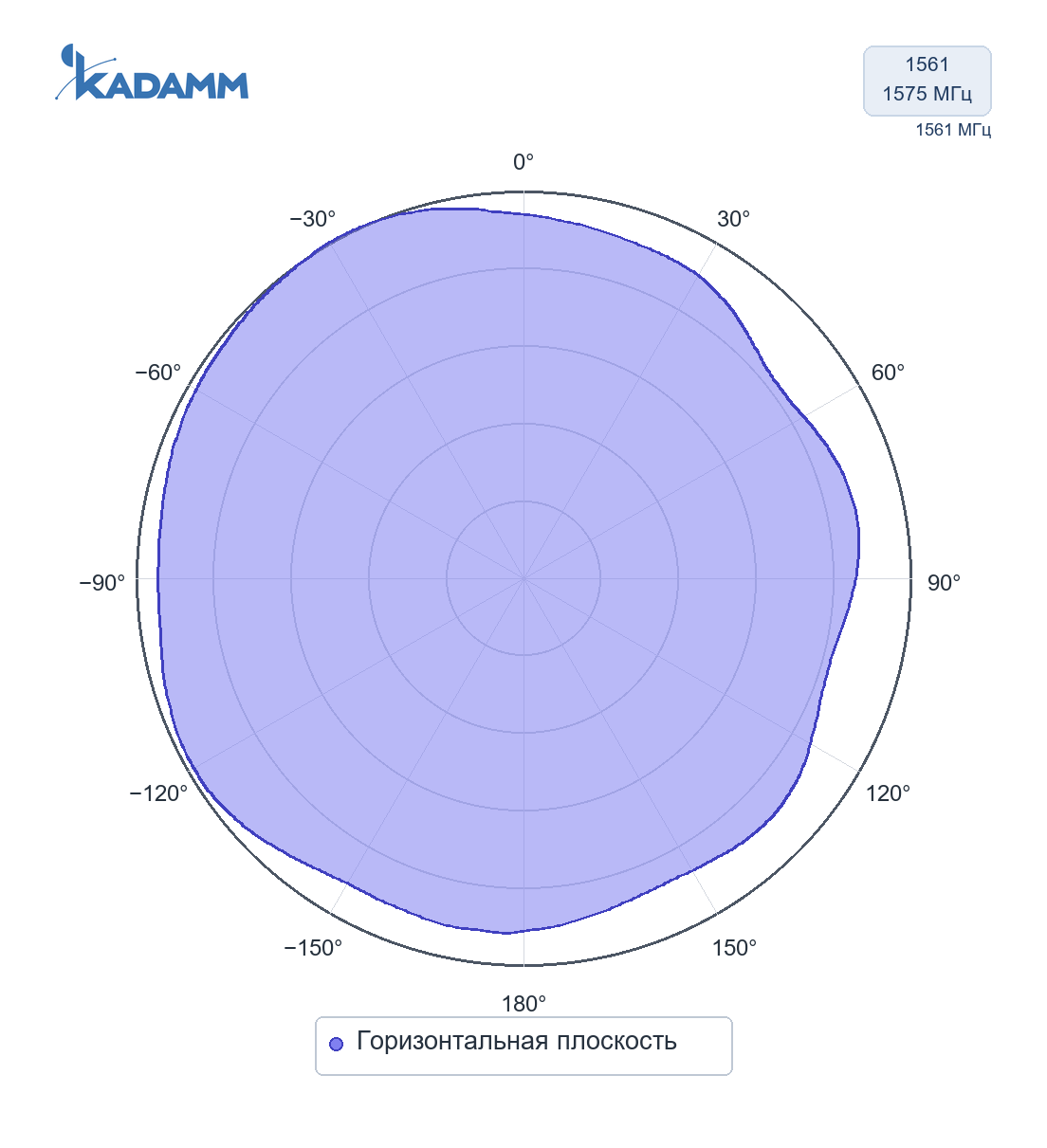

Диаграммы направленности
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPS-L1-28T с запасом по краям.
Усиление встроенного усилителя GPS-L1-28T; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPS-L1-28T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | КСВН | Исполнение |
|---|---|---|---|---|---|---|
| KADAMM GPS-L1-28MR | GPS L1 1575 ± 5 МГц | более 28 дБ | уточняйте у менеджера | 96 × 96 × 127 мм | менее 1,5 | морская, на поворотном креплении |
| KADAMM GPS-L1-28T | GPS L1 1575,42 МГц | 28 ± 3 дБ | TNC, BNC, SMA или MCX | уточняйте у менеджера | уточняйте у менеджера | телескопическая, наружная, с кабелем |
| KADAMM GPS-L1-28T2 | GPS L1 (1575,42 ± 3 МГц) | 28 ± 2 дБ | TNC, розетка | 66,5 × 66,5 × 46 мм | менее 2,0 | — |

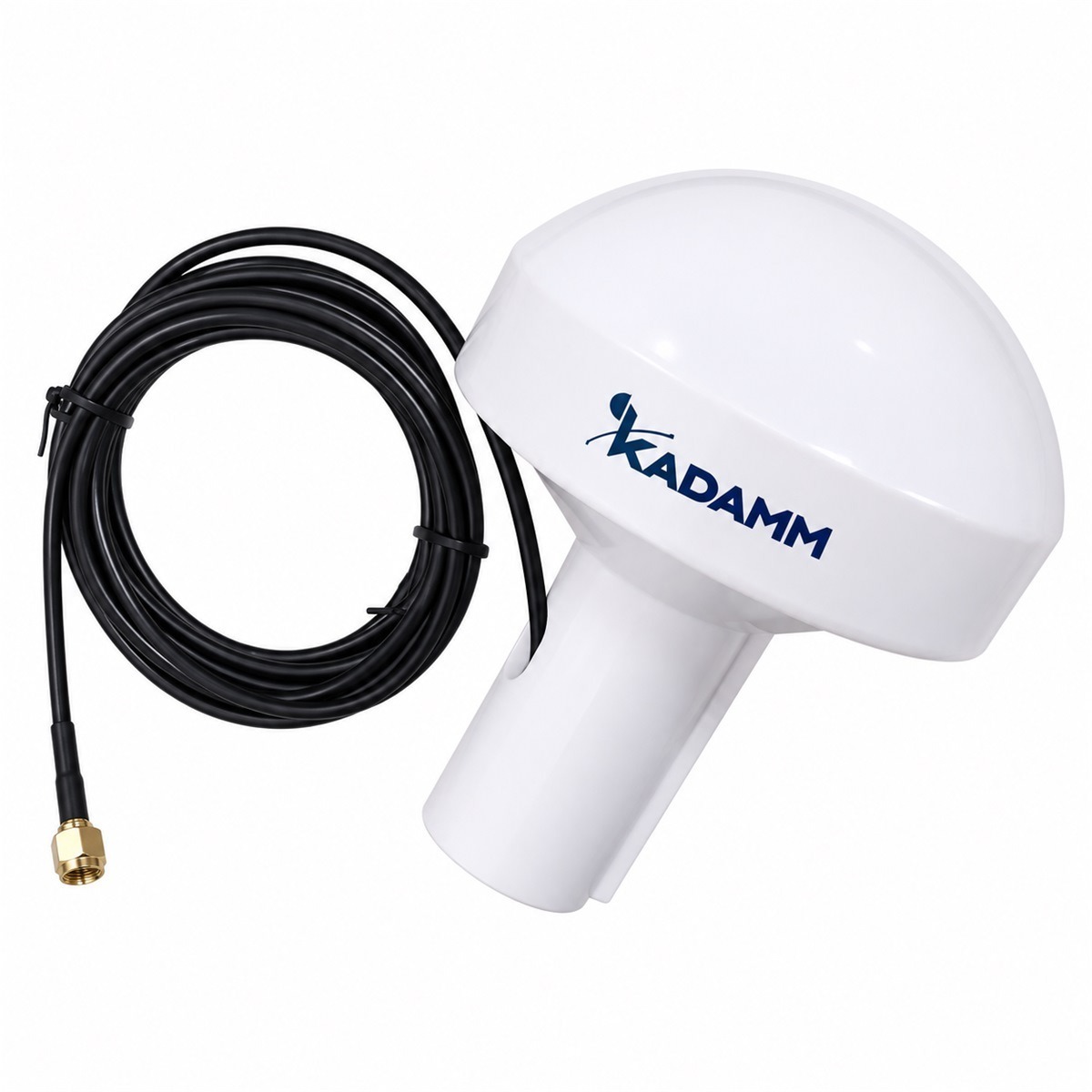

| KADAMM GNSS-L1B1-22T | 1561 / 1575 МГц (GPS L1, BeiDou B1) | 21,5 дБ | SMA, розетка (другие — по заказу) | 128 × Ø96 мм | менее 2 | шкафная, на винт, кабель RG174, 3 м, питание 1,8–3,6 В DC, 4,3 мА |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPS-L1-28T в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GPS-L1-28T.
- IEC 61169-8 — документ, на который ссылается техническое описание GPS-L1-28T.
- IEC 61169-17 — документ, на который ссылается техническое описание GPS-L1-28T.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GPS-L1-28T:
Перед заказом KADAMM GPS-L1-28T сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Разъёмы — SMA, MCX, TNC, BNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPS-L1-28T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения GPS-L1-28T на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPS-L1-28T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1-28T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1-28T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1-28T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

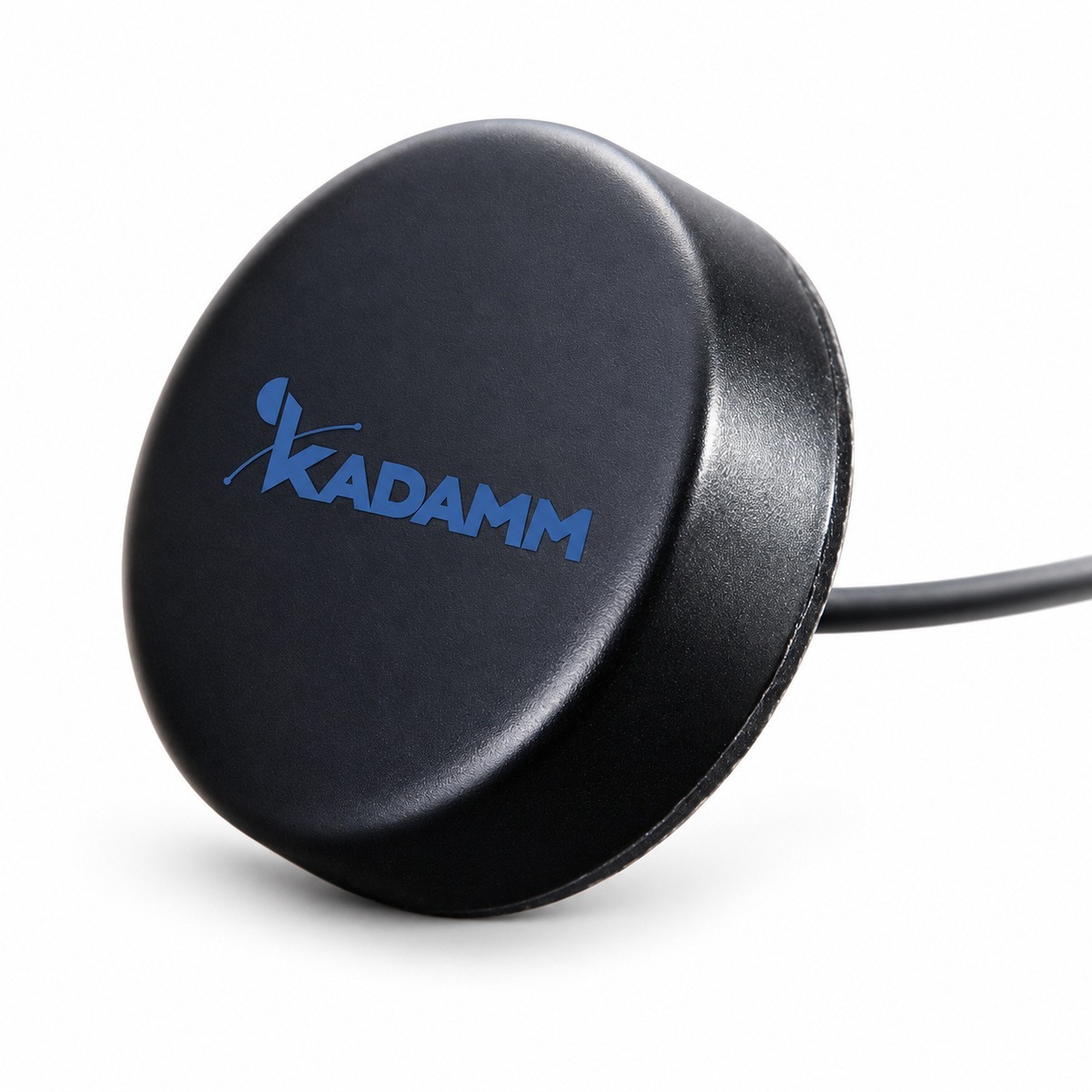

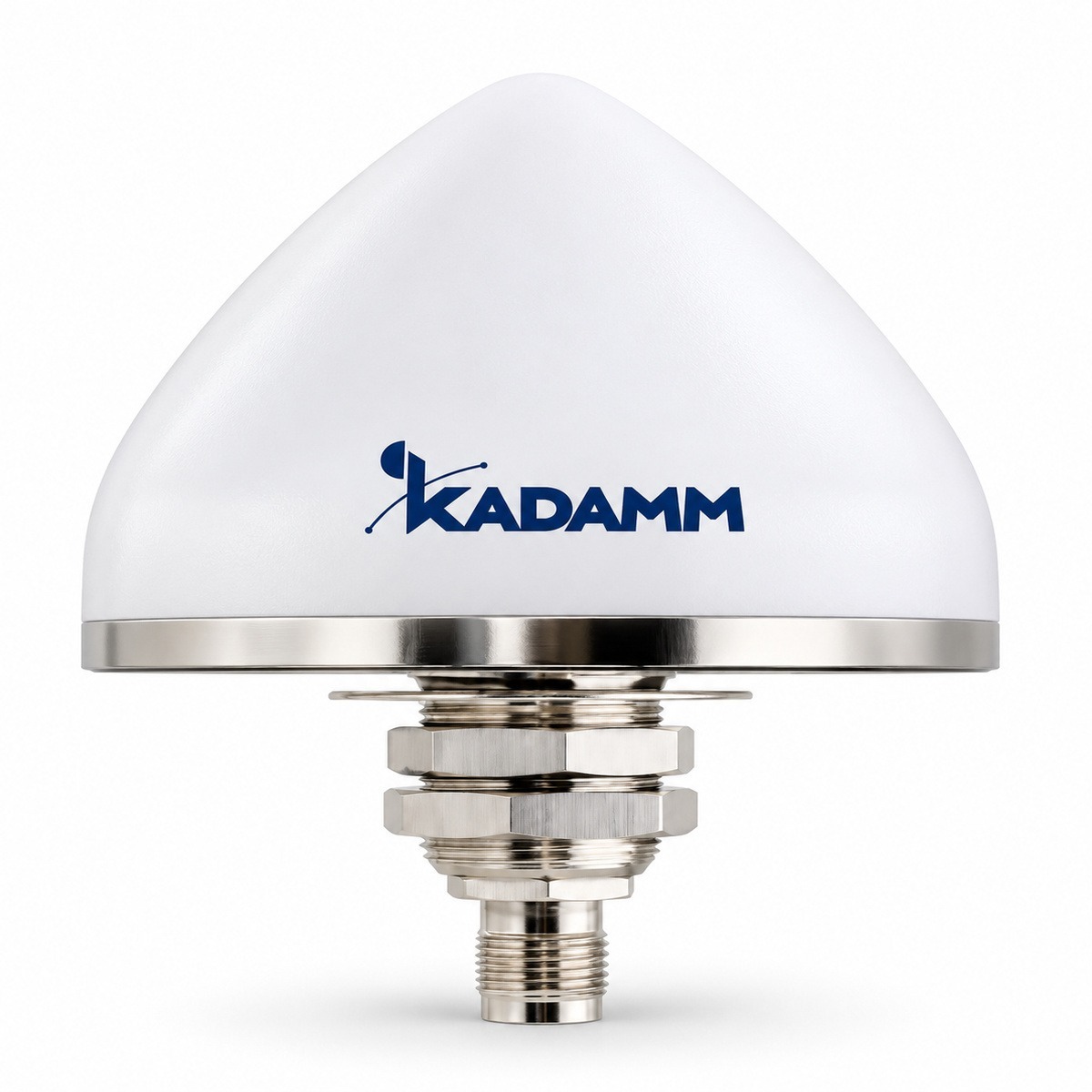

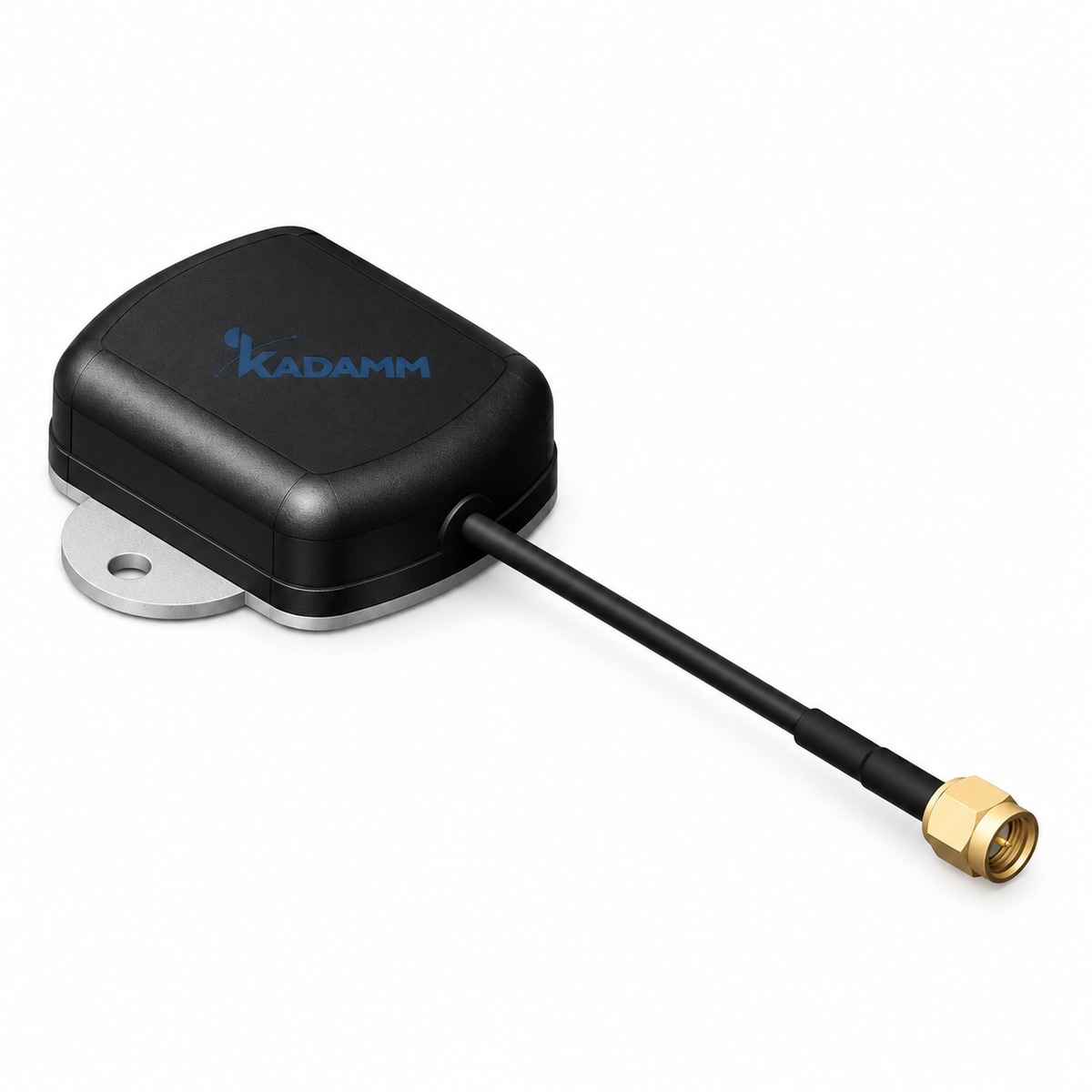

| Параметр | KADAMM GPS-L1-28T | KADAMM GPS-L1-28M | KADAMM GPS-L1-28S | KADAMM GNSS-L1B1G1-35 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1592 МГц | 1559–1592 МГц | 1559–1610 МГц |
| Усиление | по исполнению (см. таблицу «Исполнения») | 26–28 дБ | 28–38 дБ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера | круговая правая (круговая правая) | круговая правая (круговая правая) | уточняйте у менеджера |
| Порты | 1 | — | — | 1 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
