Антенны GPS L1 / ГЛОНАСС G1 / BeiDou B1 в корпусе-конусе: GPS, ГЛОНАСС, BeiDou.
Что представляет собой антенна

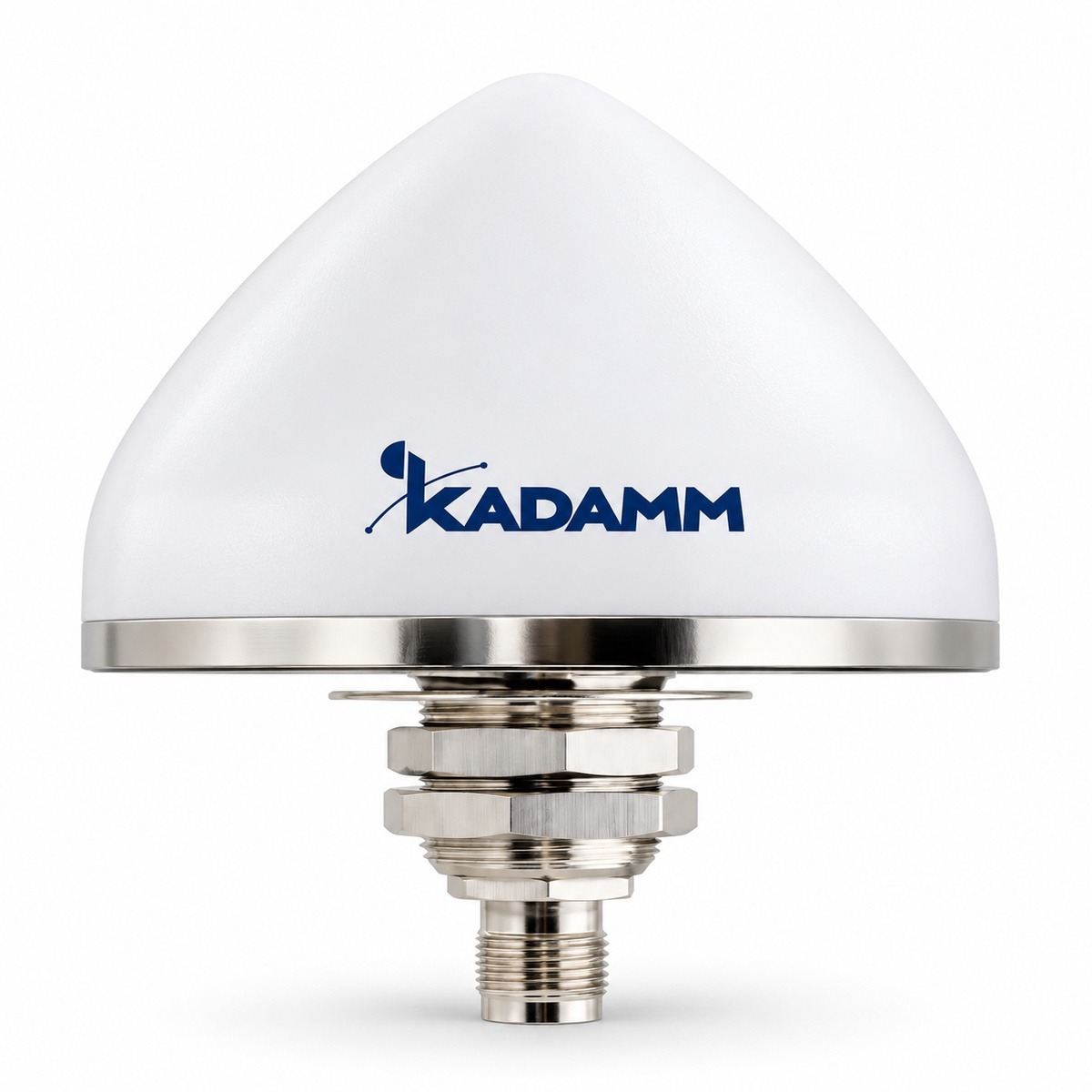

KADAMM GNSS-L1B1G1-35 — антенны GPS L1 / ГЛОНАСС G1 / BeiDou B1 в корпусе-конусе для систем GPS, ГЛОНАСС, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Разъём — N, TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

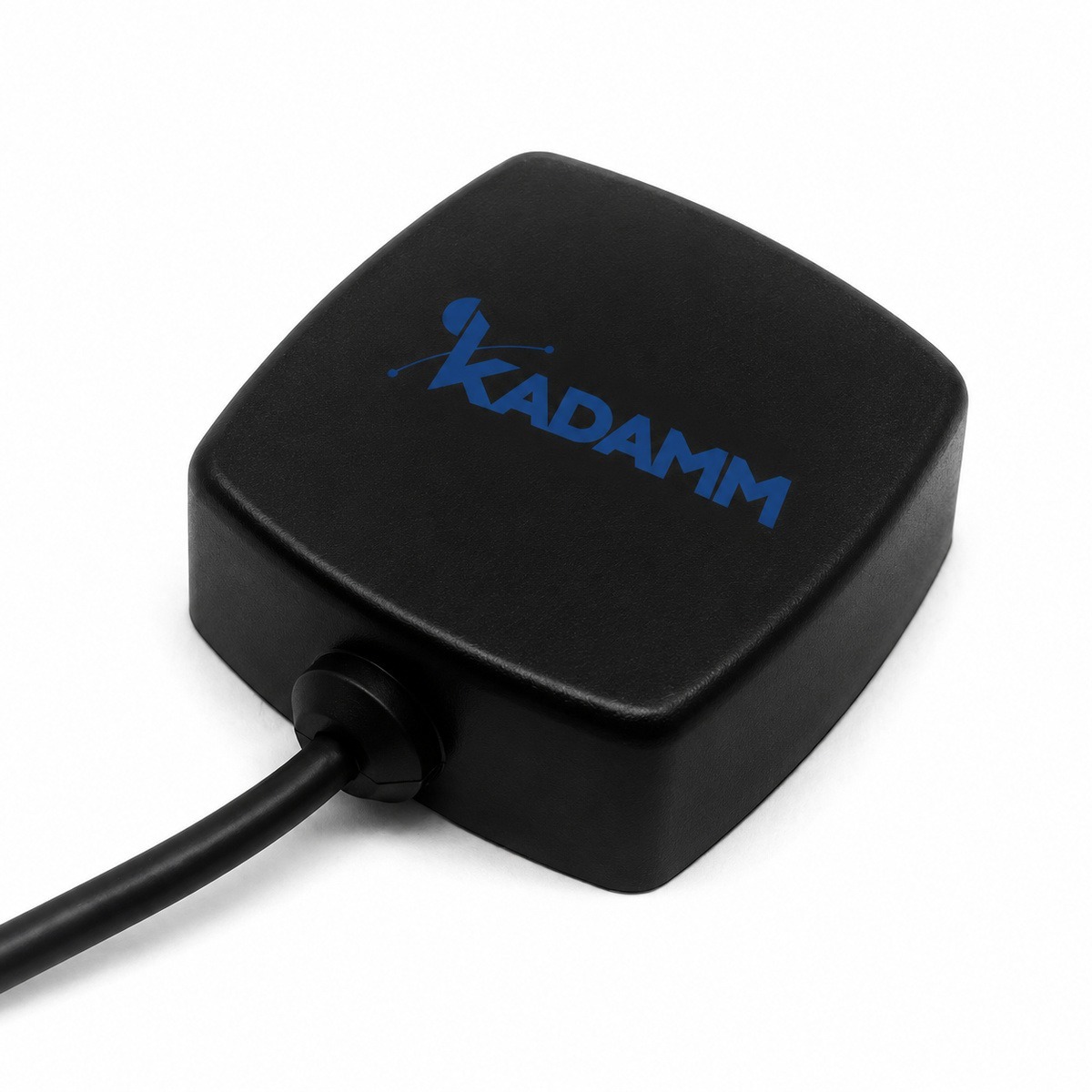

Сравните таблицы характеристик KADAMM GNSS-L1B1G1-35 и KADAMM GNSS-L1B1G1: число входов, разъёмы и способ крепления у моделей могут различаться.

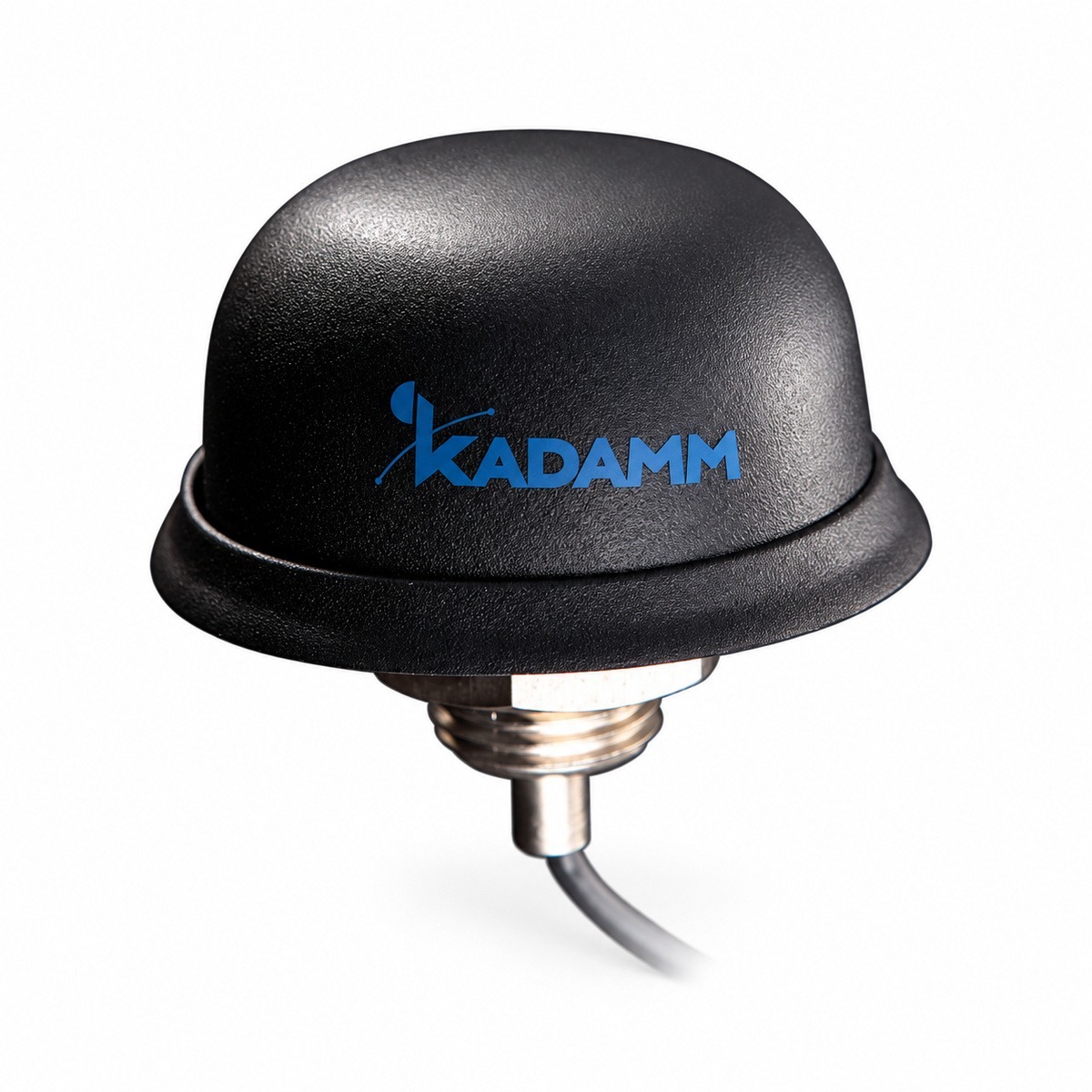

Сравните таблицы характеристик KADAMM GNSS-L1B1G1-35 и KADAMM GNSS-L1G1: число входов, разъёмы и способ крепления у моделей могут различаться.

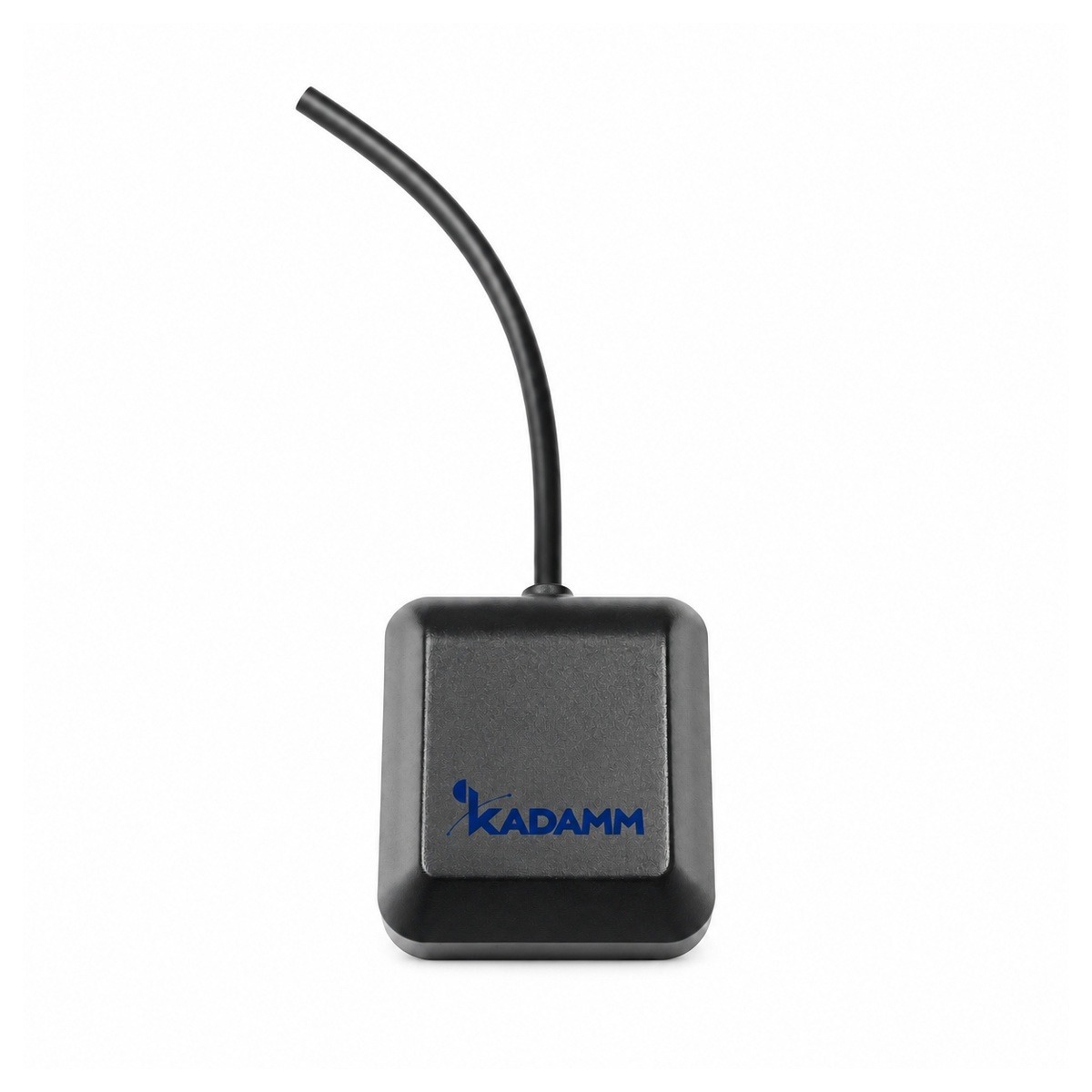

Сравните таблицы характеристик KADAMM GNSS-L1B1G1-35 и KADAMM GNSS-L1G1-28: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-L1B1G1-35 с запасом по краям.
Усиление встроенного усилителя GNSS-L1B1G1-35; сверяйте его с допустимым уровнем на входе приёмника.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-L1B1G1-35N | GPS L1, BeiDou B1, ГЛОНАСС G1 | 35 ± 2 дБ | N (розетка) | Ø78,5 × 66,6 мм | — |
| KADAMM GNSS-L1B1G1-35N2 | GPS L1, BeiDou B1, ГЛОНАСС G1 | 35 ± 2 дБ | N (вилка) | Ø78,5 × 66,6 мм | — |
| KADAMM GNSS-L1B1G1-35T | GPS L1, BeiDou B1, ГЛОНАСС G1 | 35 ± 2 дБ | TNC (розетка) | Ø78,5 × 66,6 мм | телескопическая |

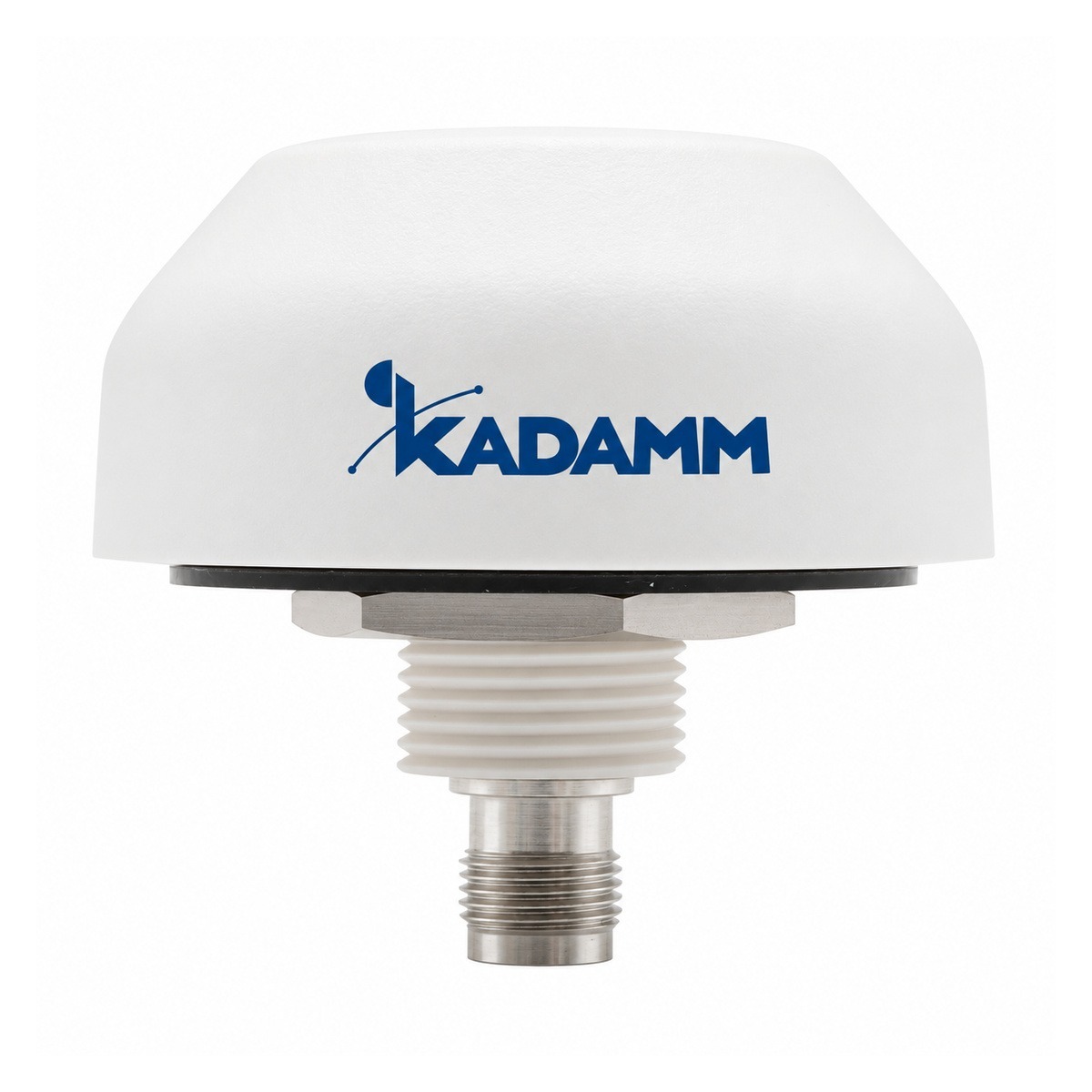

| KADAMM GNSS-L1B1G1-28T | GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1I / B1C, QZSS L1 | 28 ± 3 дБ, шум ≤ 3,5 дБ | TNC (розетка) | Ø60 × 54 мм | антенна синхронизации, купол из поликарбоната, резьба M20 × 1,5; более 3 дБic; ширина луча 60°; осевое отношение ≤ 3 дБ; подавление вне полосы более 60 дБ (f0 ± 100 МГц); ≤ 85 г; 2,7–9 В DC, 9 ± 3 мА; IP67; −60…+85 °C |

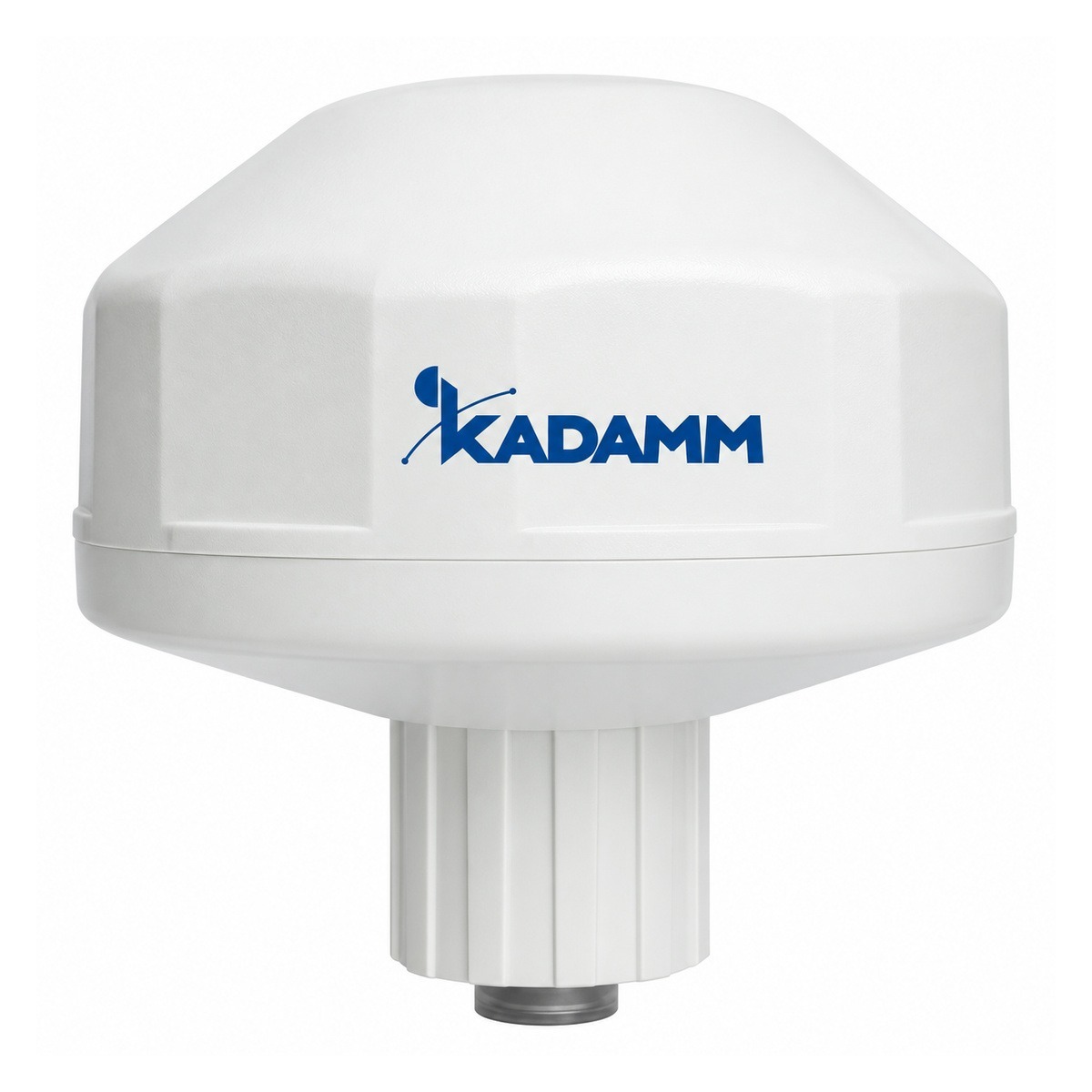

| KADAMM GNSS-L1B1G1-40N | GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1, QZSS L1 | 40 ± 3 дБ, шум ≤ 2,5 дБ | N (розетка) | Ø110 × 105 мм | антенна синхронизации для базовых станций, крепление винтами; 5,5 дБic (на экране 70 × 70 мм); осевое отношение ≤ 3 дБ; 375 г; 3–5 В DC, 15 ± 3 мА; IPX6; −40…+80 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1B1G1-35 в таблицах выше.
- IEC 61169-17 — документ, на который ссылается техническое описание GNSS-L1B1G1-35.
- IEC 61169-16 — присоединительные размеры разъёмов N; у GNSS-L1B1G1-35 — по исполнению (см. таблицу «Исполнения»).
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-L1B1G1-35:
Перед заказом KADAMM GNSS-L1B1G1-35 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Разъёмы — N, TNC
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-L1B1G1-35 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения GNSS-L1B1G1-35 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-L1B1G1-35 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1B1G1-35 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1B1G1-35 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1B1G1-35 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-L1B1G1-35 | KADAMM GNSS-L1B1G1 | KADAMM GNSS-L1G1 | KADAMM GNSS-L1G1-28 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц |
| Усиление | по исполнению (см. таблицу «Исполнения») | 26–38 дБ | 28–44 дБ | 28 ± 2 дБ |
| Поляризация | уточняйте у менеджера | круговая правая (круговая правая) | круговая правая (круговая правая) | — |
| Порты | 1 | — | — | — |
| Габариты | — | — | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
