KADAMM · Антенна GPS L1
Модель KADAMM GPS-L1-38C: антенна GPS L1, усиление 38 дБ.
1575,42 МГц
GPS L1
38 дБ
Усиление
круговая правая
Поляризация
110°
Ширина ДН
4–6 В
Питание по кабелю
IP67
Защита
О модели
Малошумящий усилитель KADAMM GPS-L1-38C даёт 38 дБ — запас на потери длинного кабеля снижения.
Поляризация — круговая правая.

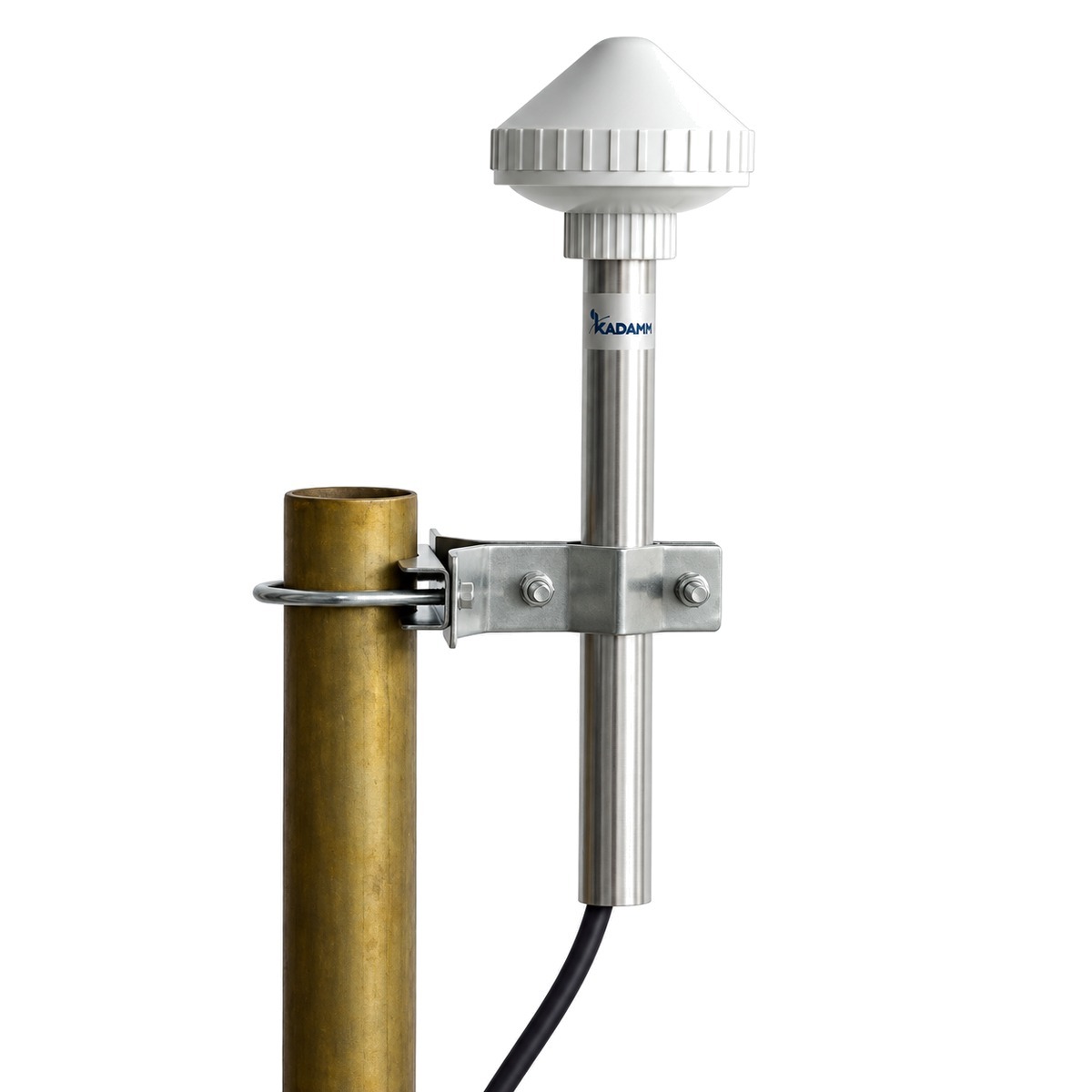

Масса — 0,64 кг, размеры Ø100 × 112 мм. Крепление: установочная труба и хомут на опору Ø30–60 мм. Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Усиление 38 дБУсиление встроенного усилителя KADAMM GPS-L1-38C: сверяйте его с допустимым уровнем на входе приёмника.
КСВН ≤2,5Согласование KADAMM GPS-L1-38C с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GPS-L1-38C: температура −40…+85 °C и ветер до 140 км/ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая частота | 1575,42 ± 5 МГц (GPS L1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2,5 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | менее 5 дБ |
| Подавление вне полосы (f0 ± 30 / 50 / 100 МГц) | 15 / 35 / 60 дБ, не менее |
| Отношение вперёд/назад | более 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | менее 45 мА |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | менее 1 дБ (1575,42 ± 1,023 МГц); менее 2 дБ (±5 МГц) |
| МШУ: коэффициент шума | 1,8 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Пассивный элемент: полоса / КСВН / усиление | ≥10 МГц / ≤1,5 / 4 дБи |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5), по 5 импульсов каждой полярности |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø100 × 112 мм |
| Масса | 0,64 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+85 °C |
| Ветровая стойкость | 140 км/ч |
| Степень защиты | IP67 |
| Крепление | установочная труба и хомут на опору Ø30–60 мм |
Вопросы по модели
Какое усиление у KADAMM GPS-L1-38C?
Коэффициент усиления GPS-L1-38C — 38 дБ.
Как крепится KADAMM GPS-L1-38C?
Крепление GPS-L1-38C: установочная труба и хомут на опору Ø30–60 мм. Габариты Ø100 × 112 мм, масса 0,64 кг.
Есть ли документы на KADAMM GPS-L1-38C?
Техническое описание GPS-L1-38C и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
