KADAMM · Активная антенна GPS L1 на магните или клее

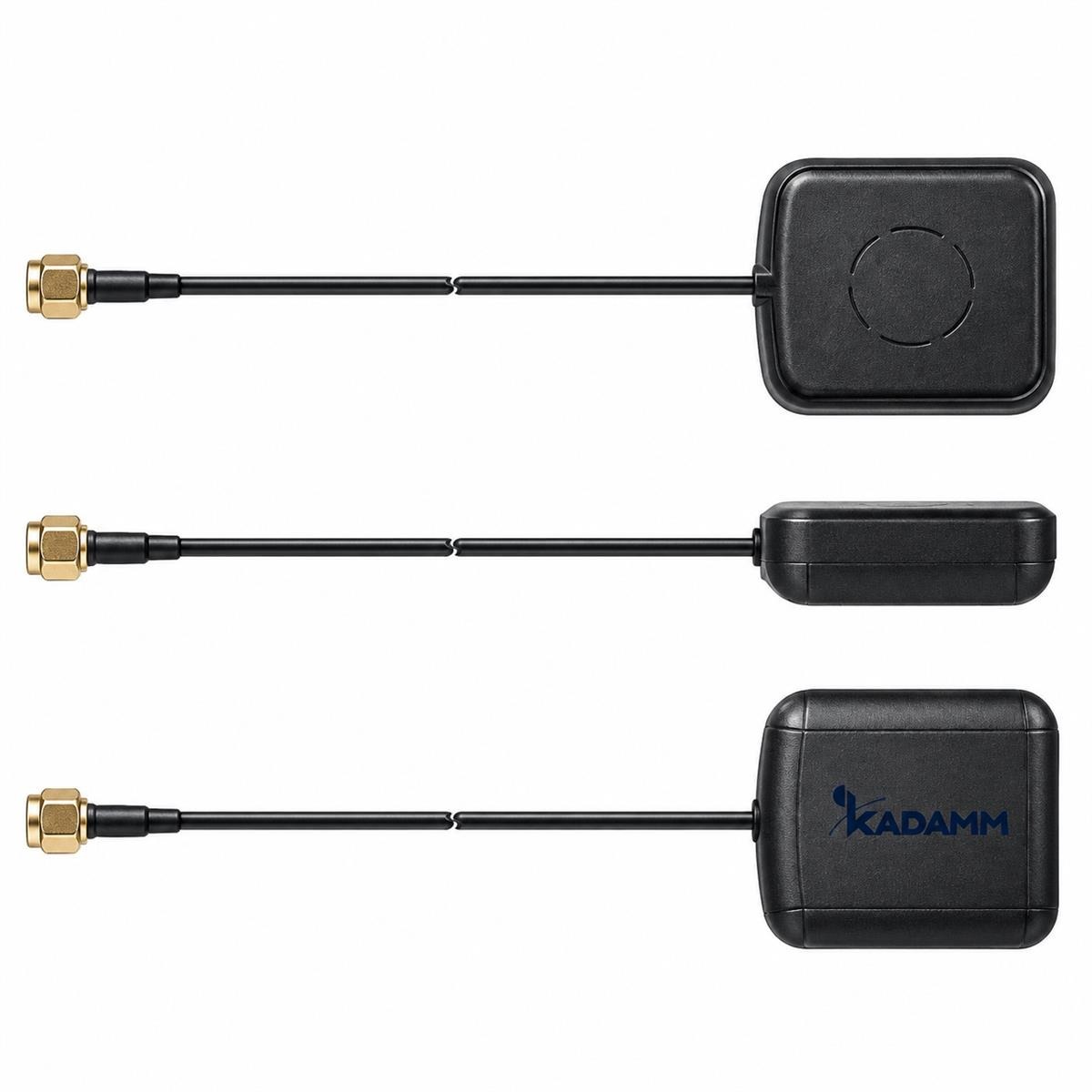

KADAMM GPS-L1-29M2 — активная антенна GPS L1 на магните или клее: 1565,42–1585,42 МГц, усиление 29 ± 2 дБ.
1575,42 ± 10 МГц
Диапазон
29 ± 2 дБ
Усиление МШУ
2 дБic в зенит
Усиление
SMA
Разъём
3 м
Кабель
45,8 × 38,4 × 12,8 мм
Размеры
О модели
Рабочий диапазон KADAMM GPS-L1-29M2 — 1575,42 ± 10 МГц. Коэффициент усиления встроенного усилителя GPS-L1-29M2 — 29 ± 2 дБ: он компенсирует потери в кабеле до приёмника.
Поляризация — круговая правая.
Габариты — 45,8 × 38,4 × 12,8 мм. Крепление: магнит или клей. Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Полоса 1575,42 ± 10 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для GPS-L1-29M2.
Усиление 29 ± 2 дБУсиление встроенного усилителя KADAMM GPS-L1-29M2: сверяйте его с допустимым уровнем на входе приёмника.
КСВН 1,3Согласование KADAMM GPS-L1-29M2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GPS-L1-29M2: температура −40…+85 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 1575,42 ± 10 МГц (GPS L1) |
| Полоса | ±5 МГц от центральной |
| Поляризация | круговая правая (круговая правая) |
| Усиление антенного элемента | 2 дБic в зенит |
| КСВН антенны | 1,3 |
| Осевое отношение | не более 3 дБ |
| Усиление МШУ | 29 ± 2 дБ |
| Коэффициент шума | 1,3 дБ |
| Питание | 1,4–3,6 В DC, 8–15 мА |
| КСВН выхода | 2,0 |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 45,8 × 38,4 × 12,8 мм |
| Крепление | магнит или клей |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка |
| Материал радома | ABS |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
На каких частотах работает KADAMM GPS-L1-29M2?
Рабочий диапазон GPS-L1-29M2 — 1575,42 ± 10 МГц.
Какое усиление у KADAMM GPS-L1-29M2?
Коэффициент усиления GPS-L1-29M2 — 29 ± 2 дБ.
Как крепится KADAMM GPS-L1-29M2?
Крепление GPS-L1-29M2: магнит или клей. Габариты 45,8 × 38,4 × 12,8 мм.
Есть ли документы на KADAMM GPS-L1-29M2?
Для GPS-L1-29M2 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM GPS-L1-29M2 под ваш объект
