KADAMM · Антенна синхронизации GPS/BeiDou

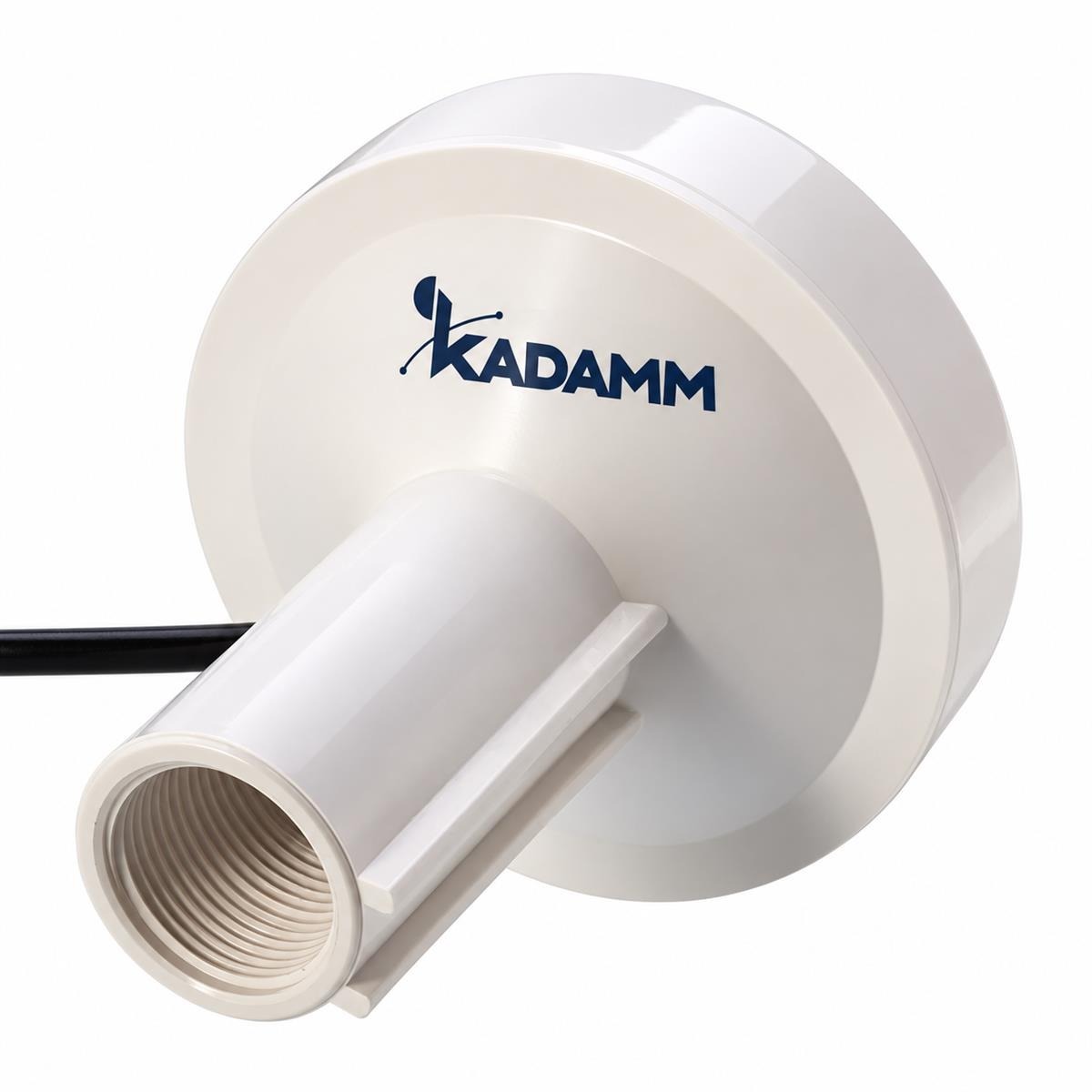

KADAMM GNSS-L1B1-28S — антенна синхронизации GPS/BeiDou: 1559,05–1563,14 МГц и 1565,42–1585,42 МГц, усиление 28 ± 2 дБ.
GPS L1 / BeiDou B1
Диапазон
28 ± 2 дБ
Усиление МШУ
4,0 дБи
Усиление
SMA
Разъём
IP67
Защита
О модели
Рабочий диапазон KADAMM GNSS-L1B1-28S — GPS L1 / BeiDou B1. Малошумящий усилитель KADAMM GNSS-L1B1-28S даёт 28 ± 2 дБ — запас на потери длинного кабеля снижения.
Поляризация — круговая правая.
Рабочие температуры — −40…+80 °C.
На что смотреть при подборе
Полоса GPS L1 / BeiDou B1Проверьте, что частоты вашей системы лежат внутри полосы GNSS-L1B1-28S с запасом по краям.
Усиление 28 ± 2 дБУсиление встроенного усилителя KADAMM GNSS-L1B1-28S: сверяйте его с допустимым уровнем на входе приёмника.
Условия работыKADAMM GNSS-L1B1-28S: температура −40…+80 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц |
| Усиление антенного элемента | 4,0 дБи |
| Осевое отношение | 3,0 дБ на центральной частоте |
| Отношение вперёд/назад | 10 дБ |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | 2,0 дБ типично (2,5 дБ во всём диапазоне температур) |
| Подавление вне полосы | 10 / 30 / 65 дБн при f0 ± 30 / 50 / 100 МГц |
| Неравномерность в полосе | 1 дБ |
| Точка сжатия 1 дБ по выходу | 0 дБм |
| Питание | 3,5–12 В DC, 20 мА |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5: 6 кВ (1,2/50 мкс) или 3 кА (8/20 мкс) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Применение | наружная антенна синхронизации базовых станций |
| Степень защиты | IP67 |
| Разъём | SMA |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Влажность | 90 % |
Вопросы по модели
На каких частотах работает KADAMM GNSS-L1B1-28S?
Рабочий диапазон GNSS-L1B1-28S — GPS L1 / BeiDou B1.
Какое усиление у KADAMM GNSS-L1B1-28S?
Коэффициент усиления GNSS-L1B1-28S — 28 ± 2 дБ.
Есть ли документы на KADAMM GNSS-L1B1-28S?
Для GNSS-L1B1-28S доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
