Активные антенны GPS L1 на винт и на резьбе: GPS, МШУ 28–38 дБ.
Что представляет собой антенна

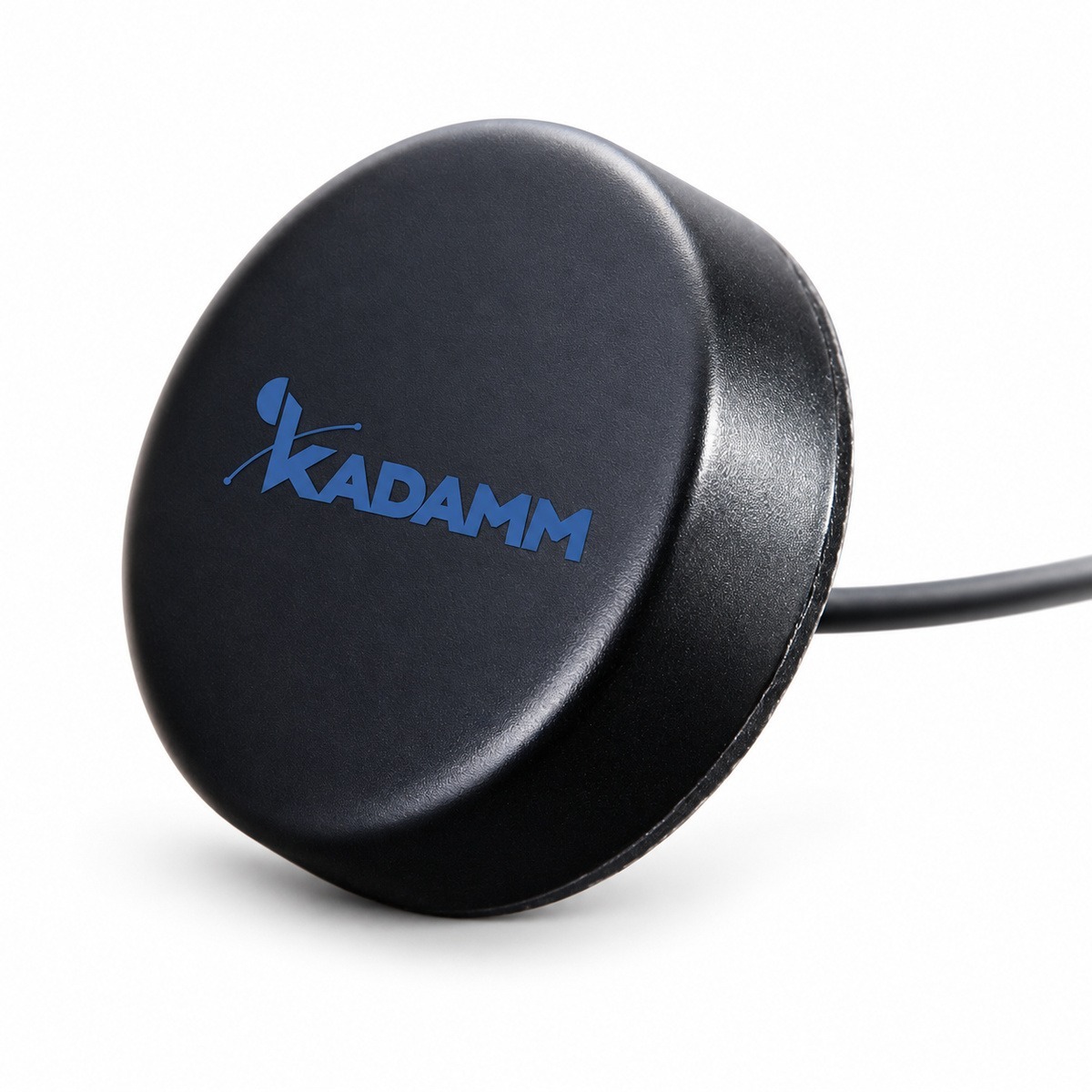

KADAMM GPS-L1-28S — активные антенны GPS L1 на винт и на резьбе для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–38 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — SMA, MCX, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон |
|---|---|
| Система 1 | Антенный элемент |
| Система 2 | Малошумящий усилитель |
Всего у GPS-L1-28S — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GPS-L1-28S и KADAMM GPS-L1-28M: число входов, разъёмы и способ крепления у моделей могут различаться.

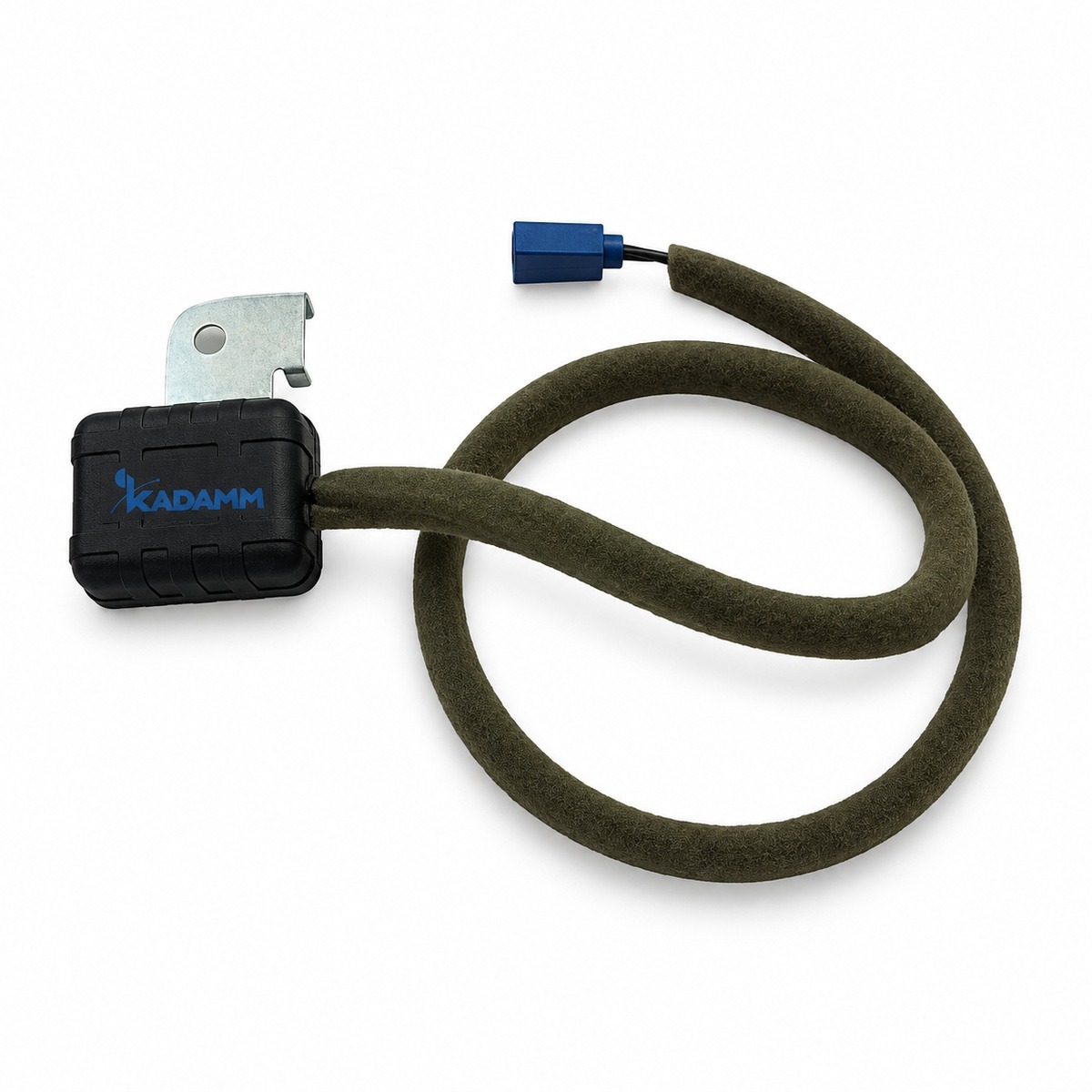

Сравните таблицы характеристик KADAMM GPS-L1-28S и KADAMM GNSS-L1B1-28M: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1592 МГц, у GPS-L1-29M2 — 1565,42–1585,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Полосы 1559–1592 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GPS-L1-28S; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPS-L1-28S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — ± 5 МГц от центральной частоты; GPS-L1-28S5 — ≥ 10 МГц |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 3 дБ; GPS-L1-28S5 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 25 × 25 × 4 мм; GPS-L1-28S5 — уточняйте у менеджера |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — ABS; GPS-L1-28S5 — поликарбонат (PC) |
| Рабочая температура | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — −40…+85 °C; GPS-L1-28S5 — −40…+60 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GPS-L1-28S5 — уточняйте у менеджера |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GPS-L1-28S | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA или MCX (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S2 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA или MCX (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S3 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S4 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG178; длина — уточняйте у менеджера; MCX (другие — по заказу) | винт |
| KADAMM GPS-L1-28S5 | 1575,42 ± 3 МГц (GPS) | 3 дБic в зенит | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, 20–35 мА | SMA | винт, IP65 |
| KADAMM GPS-L1-38S | GPS L1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG58, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPS-L1-28S в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GPS-L1-28S.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPS-L1-28S перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPS-L1-28S сверьте с проектом:
- Частоты оборудования — внутри 1559–1592 МГц
- Климат площадки — в пределах GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — −40…+85 °C; GPS-L1-28S5 — −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPS-L1-28S ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GPS-L1-28S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPS-L1-28S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1-28S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1-28S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1-28S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPS-L1-28S | KADAMM GPS-L1-28M | KADAMM GNSS-L1B1-28M | KADAMM GPS-L1-29M2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1592 МГц | 1559–1592 МГц | 1559–1592 МГц | 1565,42–1585,42 МГц |
| Усиление | 28–38 дБ | 26–28 дБ | 28–40 дБ | 29 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | — | — | 45,8 × 38,4 × 12,8 мм |
| Страница | Эта модель | Открыть | Открыть | Открыть |
