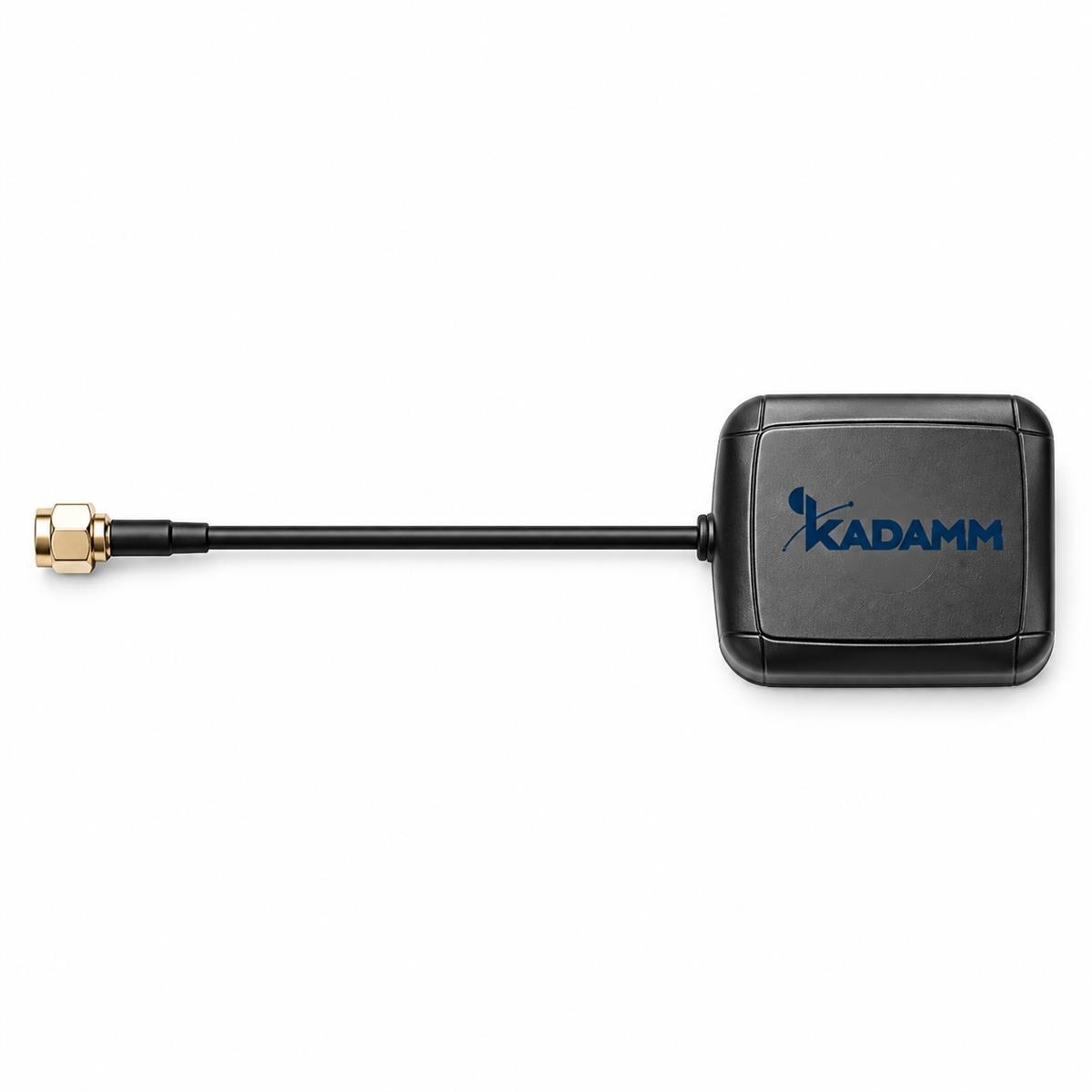

Активная антенна GPS L1 на магните или клее от производителя KADAMM (КАДАММ) — KADAMM GPS-L1-29M; 1573,42–1577,42 МГц, усиление 29 ± 2 дБ.
О модели
Рабочий диапазон KADAMM GPS-L1-29M — 1575,42 ± 2 МГц. Малошумящий усилитель KADAMM GPS-L1-29M даёт 29 ± 2 дБ — запас на потери длинного кабеля снижения.
Поляризация — круговая правая.
Масса — по запросу, размеры 45,8 × 38,4 × 12,8 мм. Крепление: магнит или клей. Работает при температуре −40…+85 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Частота | 1575,42 ± 2 МГц (GPS L1) |
| Полоса | ±5 МГц от центральной |
| Поляризация | круговая правая (круговая правая) |
| Усиление антенного элемента | 2 дБic в зенит |
| КСВН антенны | 1,3 |
| Осевое отношение | не более 3 дБ |
| Усиление МШУ | 29 ± 2 дБ |
| Коэффициент шума | 1,3 дБ |
| Питание | 1,4–3,6 В DC, 8–15 мА |
| КСВН выхода | 2,0 |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 45,8 × 38,4 × 12,8 мм |
| Крепление | магнит или клей |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка |
| Материал радома | ABS |
| Рабочая температура | −40…+85 °C |
Вопросы по модели
Рабочий диапазон GPS-L1-29M — 1575,42 ± 2 МГц.
Коэффициент усиления GPS-L1-29M — 29 ± 2 дБ.
Крепление GPS-L1-29M: магнит или клей. Габариты 45,8 × 38,4 × 12,8 мм.
Для GPS-L1-29M доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
