Пассивные выносные антенны GPS L1 на магните или клее: GPS.
Что представляет собой антенна

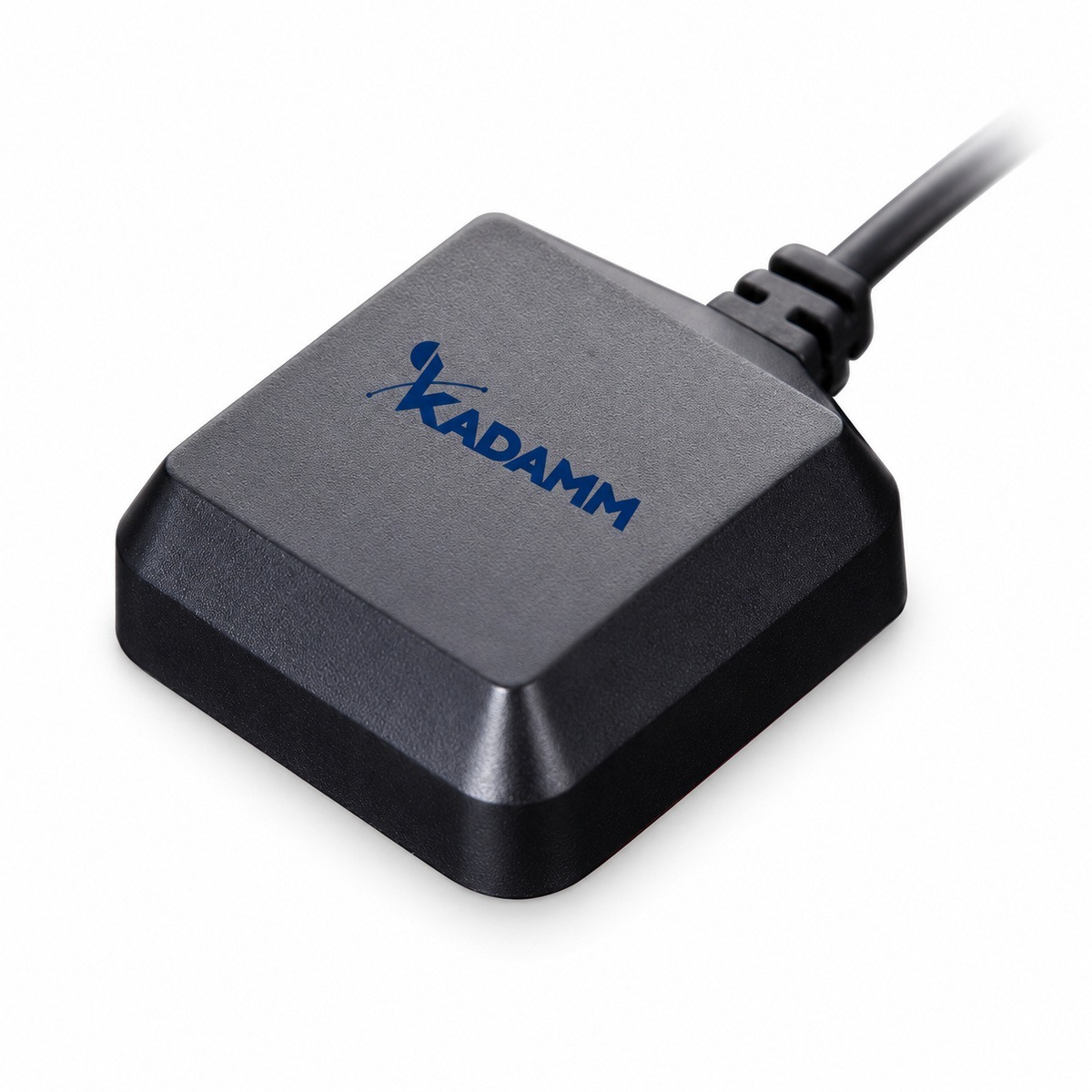

KADAMM GPS-L1-PM — пассивные выносные антенны GPS L1 на магните или клее для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Питание МШУ — не требуется — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна пассивная, без усилителя: её ставят на коротком кабеле или прямо рядом с приёмником, у которого свой МШУ.
Разъём — SMA, MCX, FAKRA, SMB. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GPS-L1-PM и KADAMM GPS-L1-40T: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GPS-L1-PM и KADAMM GPP-L1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1572,42–1578,42 МГц, у GPS-L1-29M — 1573,42–1577,42 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPS-L1-PM с запасом по краям.
Усиление встроенного усилителя GPS-L1-PM; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPS-L1-PM с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | GPS-L1-PM — менее 1,5; GPS-L1-PM2 — 1,5 |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GPS-L1-PM — 25 × 25 × 4 мм; GPS-L1-PM2 — уточняйте у менеджера |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | GPS-L1-PM — ABS; GPS-L1-PM2 — пластиковый корпус, чёрный |
| Рабочая температура | GPS-L1-PM — −40…+85 °C; GPS-L1-PM2 — уточняйте у менеджера |
| Относительная влажность | GPS-L1-PM — до 95 %; GPS-L1-PM2 — уточняйте у менеджера |
| Виброустойчивость | GPS-L1-PM — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GPS-L1-PM2 — уточняйте у менеджера |
Исполнения
| Артикул | Частота | Усиление | КСВН | Кабель, разъём | Крепление |
|---|---|---|---|---|---|
| KADAMM GPS-L1-PM | 1575,42 ± 3 МГц (GPS) | 3 дБic в зенит | менее 1,5 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей |
| KADAMM GPS-L1-PM2 | 1575,42 МГц (GPS) | 3 дБ | 1,5 | RG174, 3 или 5 м (другие — по заказу); SMA, SMB или MCX (другие — по заказу) | магнит или клей |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPS-L1-PM в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPS-L1-PM сверьте с проектом:
- Частоты оборудования — внутри 1572,42–1578,42 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPS-L1-PM ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- После затяжки соединения GPS-L1-PM на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPS-L1-PM включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1-PM и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1-PM и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1-PM пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

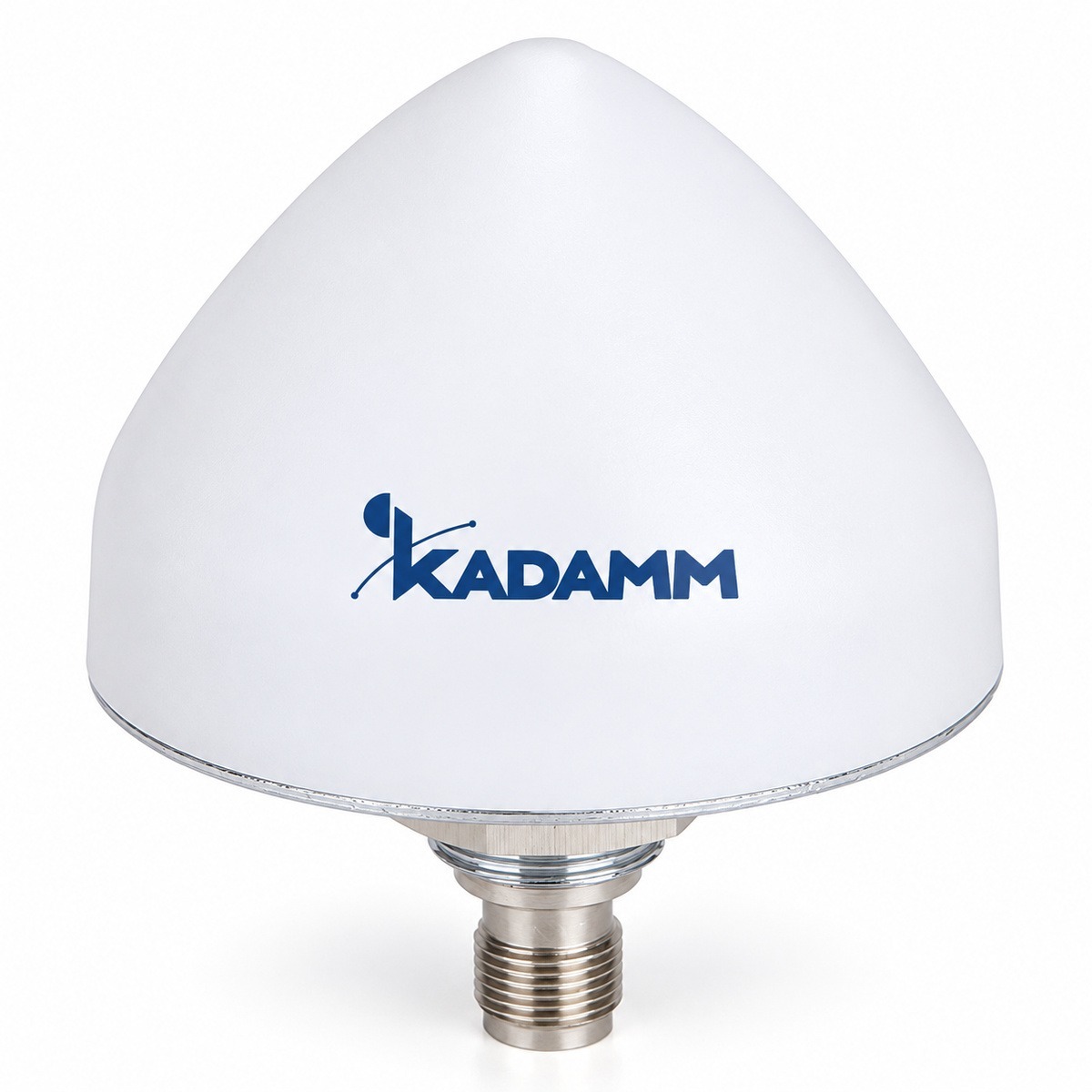

| Параметр | KADAMM GPS-L1-PM | KADAMM GPS-L1-40T | KADAMM GPP-L1 | KADAMM GPS-L1-29M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1572,42–1578,42 МГц | 1572,42–1578,42 МГц | 1572,42–1578,42 МГц | 1573,42–1577,42 МГц |
| Усиление | нет (пассивная) | 40 дБ | −12…+6,5 дБи | 29 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая); GPP-L1-1606-4 — линейная | круговая правая (круговая правая) |
| Габариты | — | — | по исполнению (см. таблицу «Исполнения») | 45,8 × 38,4 × 12,8 мм |
| Страница | Эта модель | Открыть | Открыть | Открыть |
