KADAMM · Пассивные керамические патч-антенны GPS L1 для встраивания

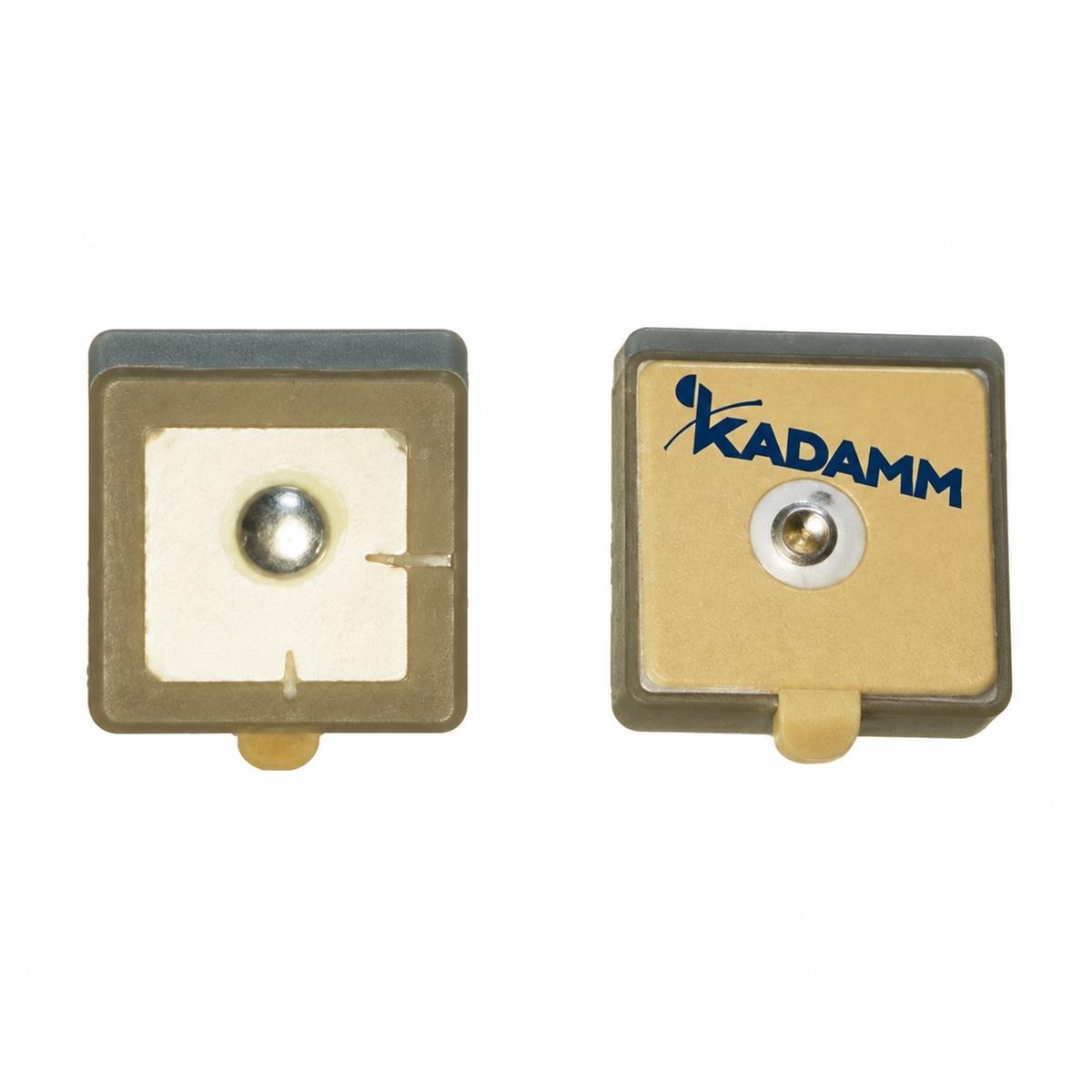

KADAMM GPP-L1 — пассивные керамические патч-антенны GPS L1 для встраивания: 1573,42–1577,42 МГц.
1575,42 МГц
GPS L1
круговая правая
Поляризация
≤1,5
КСВН
10 МГц
Полоса
8–25 мм
Типоразмер
7
Исполнений
О модели
Поляризация — круговая правая.
Масса — по запросу, размеры по исполнению (см. таблицу «Исполнения»). Работает при температуре −45…+75 °C.
На что смотреть при подборе
КСВН ≤1,5Согласование KADAMM GPP-L1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GPP-L1: температура −45…+75 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | пассивная керамическая патч-антенна ГНСС для встраивания в корпус прибора |
| Поляризация | круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
| Сектор обзора в азимуте | 360° |
| Рабочая температура | −45…+75 °C |
| Температура хранения | −40…+85 °C |
| Влажность | 40–95 % |
| Условия применения | внутри корпуса прибора |
Исполнения
| Артикул | Типоразмер | Частота | Полоса | КСВН | Усиление |
|---|---|---|---|---|---|
| KADAMM GPP-L1-08 | 8 × 8 × 4 мм | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM GPP-L1-10 | 10 × 10 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-12 | 12 × 12 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-12C | 12 × 12 × 4 мм, с кабелем и разъёмом IPEX | GPS L1, 1575,42 МГц; допуск уточняйте у менеджера | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-16 | уточняйте у менеджера | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-18 | 18 × 18 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-25 | 25 × 25 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
Вопросы по модели
Как крепится KADAMM GPP-L1?
Габариты по исполнению (см. таблицу «Исполнения»).
Есть ли документы на KADAMM GPP-L1?
Для GPP-L1 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM GPP-L1 под ваш объект
