Пассивные керамические патч-антенны GPS + ГЛОНАСС: GPS, ГЛОНАСС.
Что представляет собой антенна

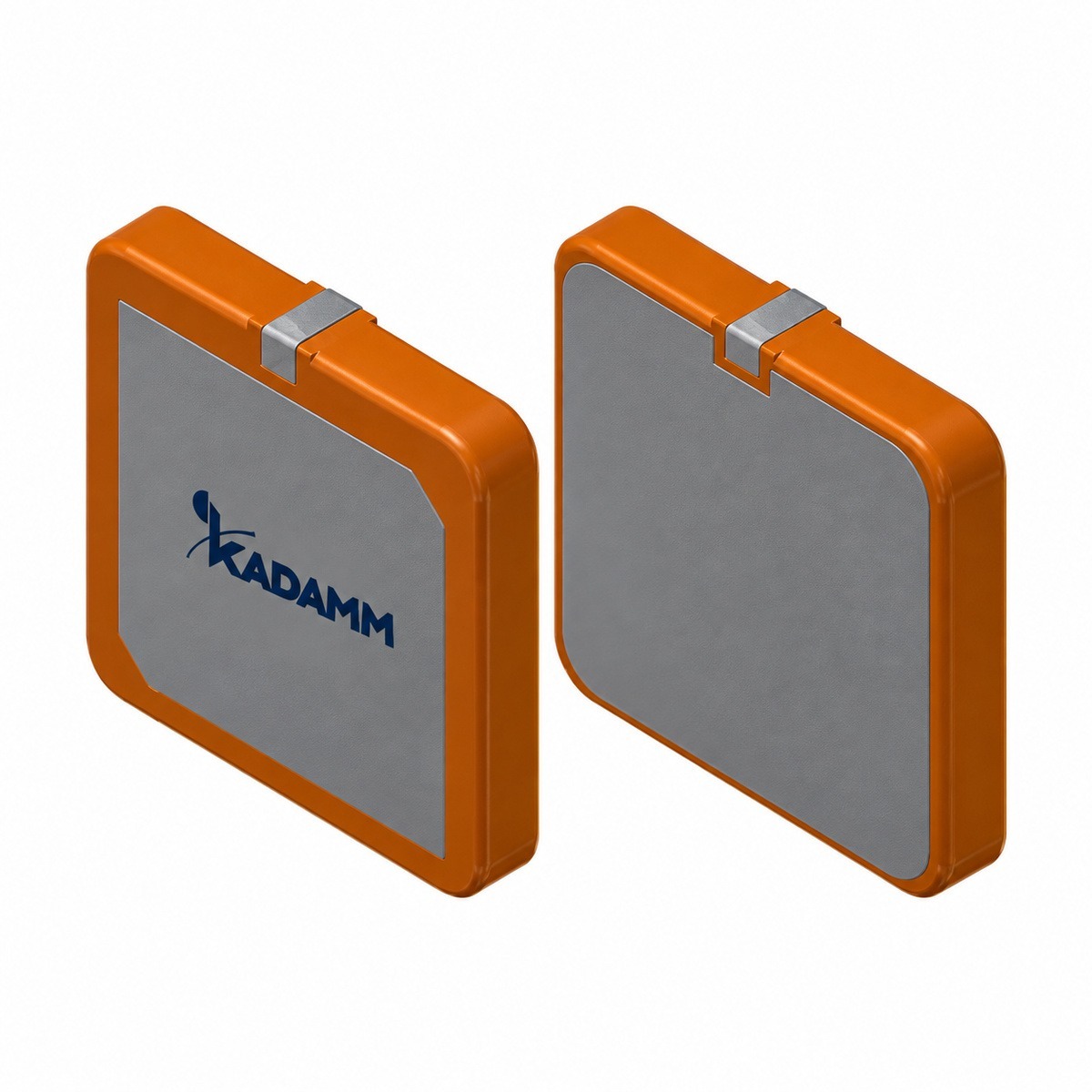

KADAMM GPP-L1G1 — пассивные керамические патч-антенны GPS + ГЛОНАСС для систем GPS, ГЛОНАСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна пассивная, без усилителя: её ставят на коротком кабеле или прямо рядом с приёмником, у которого свой МШУ.
Чем отличается от похожих моделей KADAMM
- Полосы 1560–1610 МГц, у GPP-L12 — 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1560–1610 МГц, у GPP-BDS — 1265–1271, 1565–1571, 1611,6–1619,76 и 2487–2497 МГц
- Усиление усилителя 2 дБи, у GPP-BDS — 0–3 дБи (больше на 2 дБ)
У KADAMM GPP-L1G1 больше усиление; KADAMM GPP-BDS выбирают, если важен её набор полос.

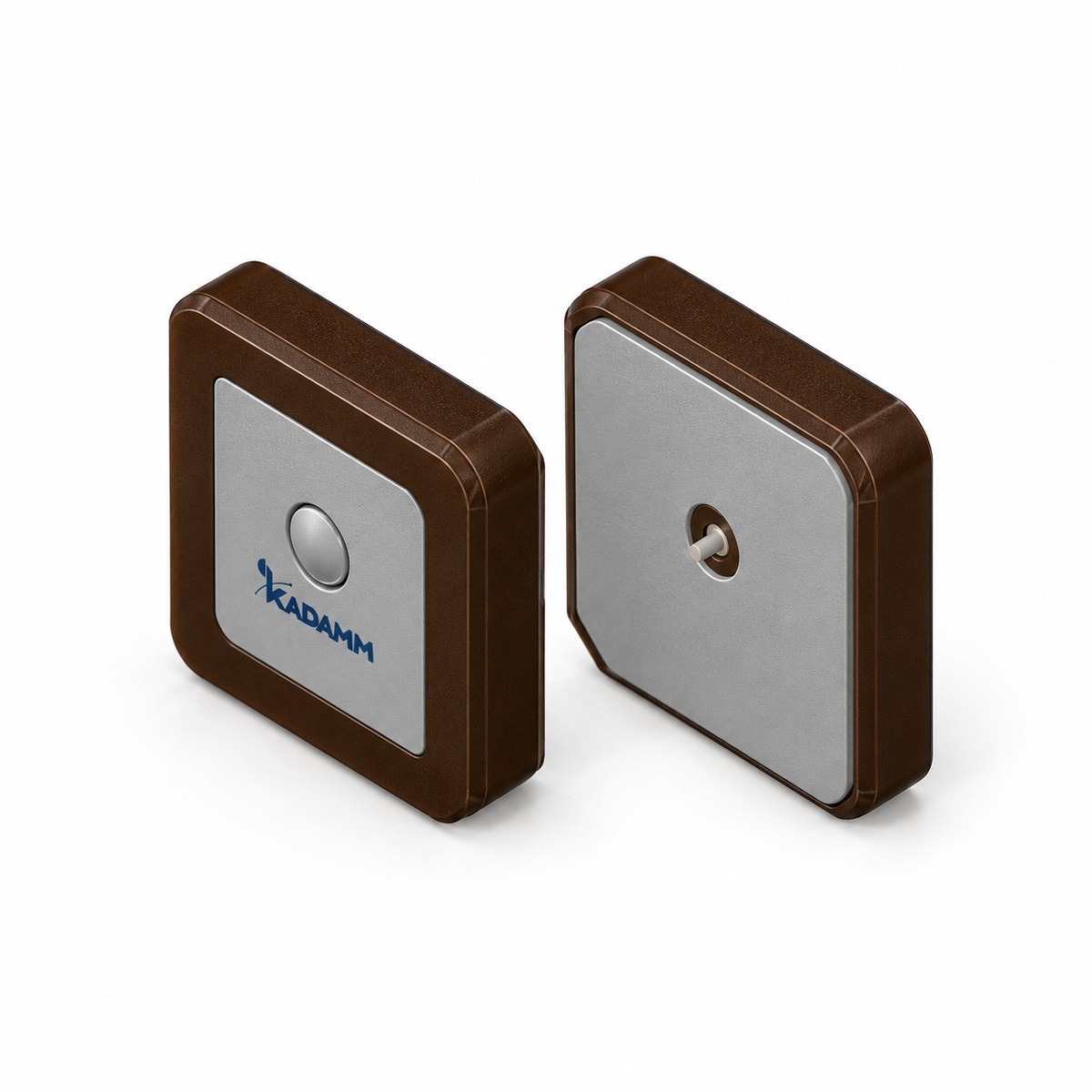

- Полосы 1560–1610 МГц, у GPP-G1 — 1592–1599 МГц
- Усиление усилителя 2 дБи, у GPP-G1 — −1–5 дБи (больше на 3 дБ)
У KADAMM GPP-L1G1 больше усиление; KADAMM GPP-G1 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPP-L1G1 с запасом по краям.
Усиление встроенного усилителя GPP-L1G1; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPP-L1G1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | GPP-L1B1G1-25-4 — 3,0 (тип.), не более 3,5; GPP-L1G1-18-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GPP-L1B1G1-25-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — −40…+85 °C; GPP-L1G1-18-4 — уточняйте у менеджера |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-L1B1G1-25-4 | 1560–1610 МГц (GPS, ГЛОНАСС, BeiDou) | 25 × 25 × 4 * | 2 дБи (тип.) (50 × 50 мм) | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-18-4 | 1575,42 / 1602 МГц | 18 × 18 × 4 * | уточняйте у менеджера; пластина 50 × 50 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-25-4 | 1575,42 / 1602 МГц | 25 × 25 × 4 * | уточняйте у менеджера | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-35-4 | 1575,42 ± 3,0 МГц 1602 ± 3,0 МГц (GPS, ГЛОНАСС) | 35 × 35 × 4 * | 2 дБи (тип.) (36 × 36 мм) | уточняйте у менеджера | круговая правая (круговая правая) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPP-L1G1 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPP-L1G1 перекрывает эти потери: сигнал на входе приёмника остаётся на 2 − 6 = −4 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GPP-L1G1:
Перед заказом KADAMM GPP-L1G1 сверьте с проектом:
- Частоты оборудования — внутри 1560–1610 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPP-L1G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GPP-L1G1 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GPP-L1G1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Патч-антенна КАДАММ выбранного исполнения серии GPP-L1G1
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPP-L1G1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPP-L1G1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPP-L1G1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPP-L1G1 | KADAMM GPP-L12 | KADAMM GPP-BDS | KADAMM GPP-G1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1560–1610 МГц | 1173–1179, 1242–1251, 1558–1568, 1572–1578 и 1580–1590 МГц | 1265–1271, 1565–1571, 1611,6–1619,76 и 2487–2497 МГц | 1592–1599 МГц |
| Усиление | 2 дБи | уточняйте у менеджера | 0–3 дБи | −1–5 дБи |
| Поляризация | круговая правая (круговая правая) | GPP-L12-48, GPP-L12-48B — двухточечное питание (круговая); GPP-L15-25 — круговая правая (круговая правая) / круговая правая (круговая правая) | GPP-B1LS-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-36 — круговая левая (круговая левая) / круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
