KADAMM · Антенна синхронизации GPS/BeiDou

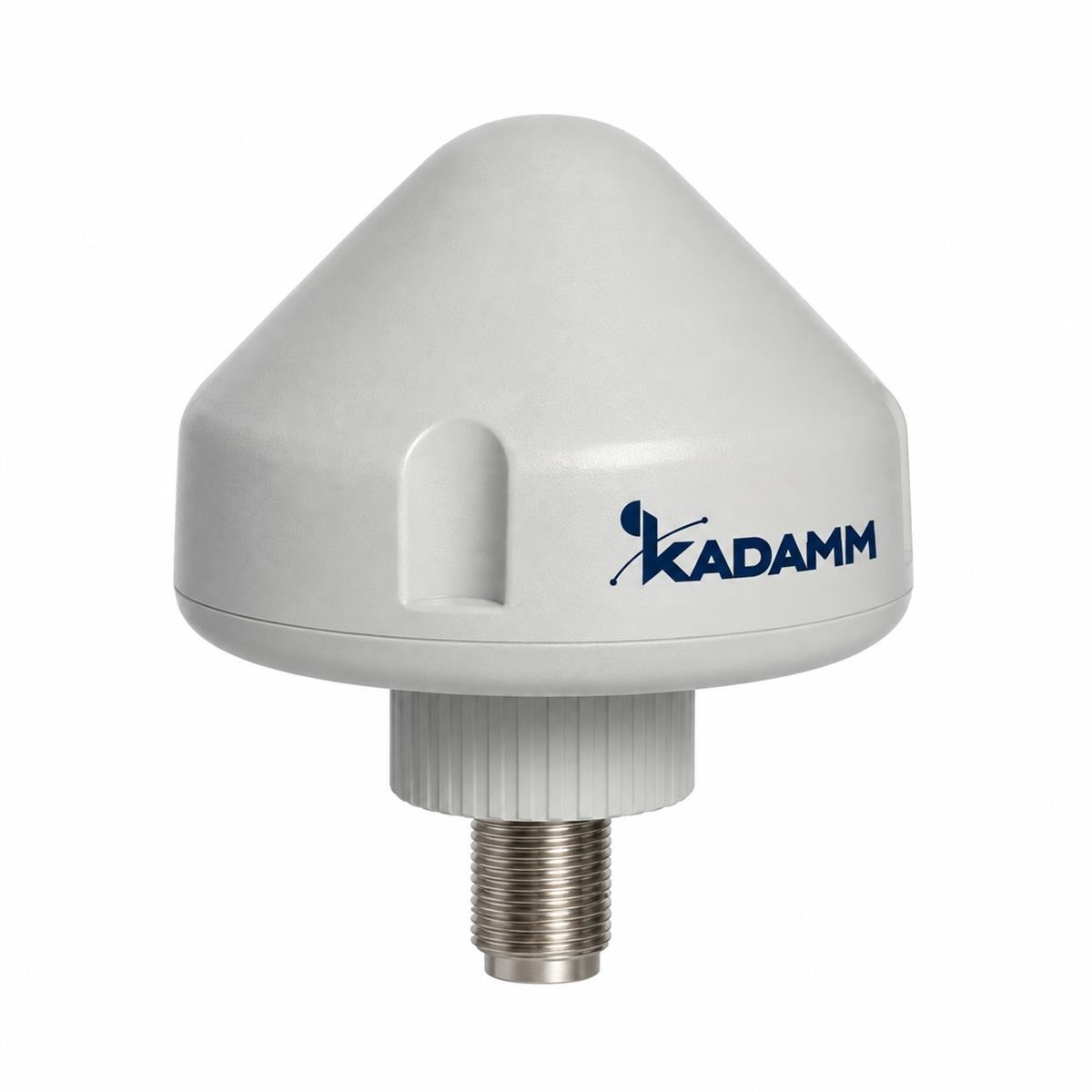

Антенна синхронизации GPS/BeiDou от производителя KADAMM (КАДАММ) — KADAMM GNSS-L1B1-34N; 1559,05–1563,14 МГц и 1565,42–1585,42 МГц, усиление 34 ± 2 дБ.
GPS L1 / BeiDou B1
Диапазон
34 ± 2 дБ
Усиление МШУ
4,5 дБи
Усиление
N
Разъём
80 × 80 мм
Размеры
О модели
Рабочий диапазон KADAMM GNSS-L1B1-34N — GPS L1 / BeiDou B1. Малошумящий усилитель KADAMM GNSS-L1B1-34N даёт 34 ± 2 дБ — запас на потери длинного кабеля снижения.
Поляризация — круговая правая.
Масса — по запросу, размеры 80 × 80 мм. Работает при температуре −40…+80 °C.
На что смотреть при подборе
Полоса GPS L1 / BeiDou B1Проверьте, что частоты вашей системы лежат внутри полосы GNSS-L1B1-34N с запасом по краям.
Усиление 34 ± 2 дБУсиление встроенного усилителя KADAMM GNSS-L1B1-34N: сверяйте его с допустимым уровнем на входе приёмника.
КСВН 1,5Согласование KADAMM GNSS-L1B1-34N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GNSS-L1B1-34N: температура −40…+80 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц |
| Усиление антенного элемента | 4,5 дБи |
| Осевое отношение | 3,0 дБ на центральной частоте |
| Отношение вперёд/назад | 10 дБ |
| КСВН выхода | 1,5 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 34 ± 2 дБ |
| Коэффициент шума | 1,9 дБ типично (2,4 дБ во всём диапазоне температур) |
| Подавление вне полосы | 12 / 35 / 70 дБн при f0 ± 30 / 50 / 100 МГц (с предфильтром) |
| Неравномерность в полосе | 1 дБ |
| Точка сжатия 1 дБ по выходу | 0 дБм |
| Питание | 3,5–5 В DC, 40 мА |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5: 6 кВ (1,2/50 мкс) или 3 кА (8/20 мкс) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Применение | наружная антенна синхронизации базовых станций |
| Размеры | 80 × 80 мм |
| Разъём | N, розетка |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Влажность | 90 % |
Вопросы по модели
На каких частотах работает KADAMM GNSS-L1B1-34N?
Рабочий диапазон GNSS-L1B1-34N — GPS L1 / BeiDou B1.
Какое усиление у KADAMM GNSS-L1B1-34N?
Коэффициент усиления GNSS-L1B1-34N — 34 ± 2 дБ.
Как крепится KADAMM GNSS-L1B1-34N?
Габариты 80 × 80 мм.
Есть ли документы на KADAMM GNSS-L1B1-34N?
Для GNSS-L1B1-34N доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM GNSS-L1B1-34N под ваш объект
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
