KADAMM · Антенна ГНСС GPS L1 + BeiDou B1

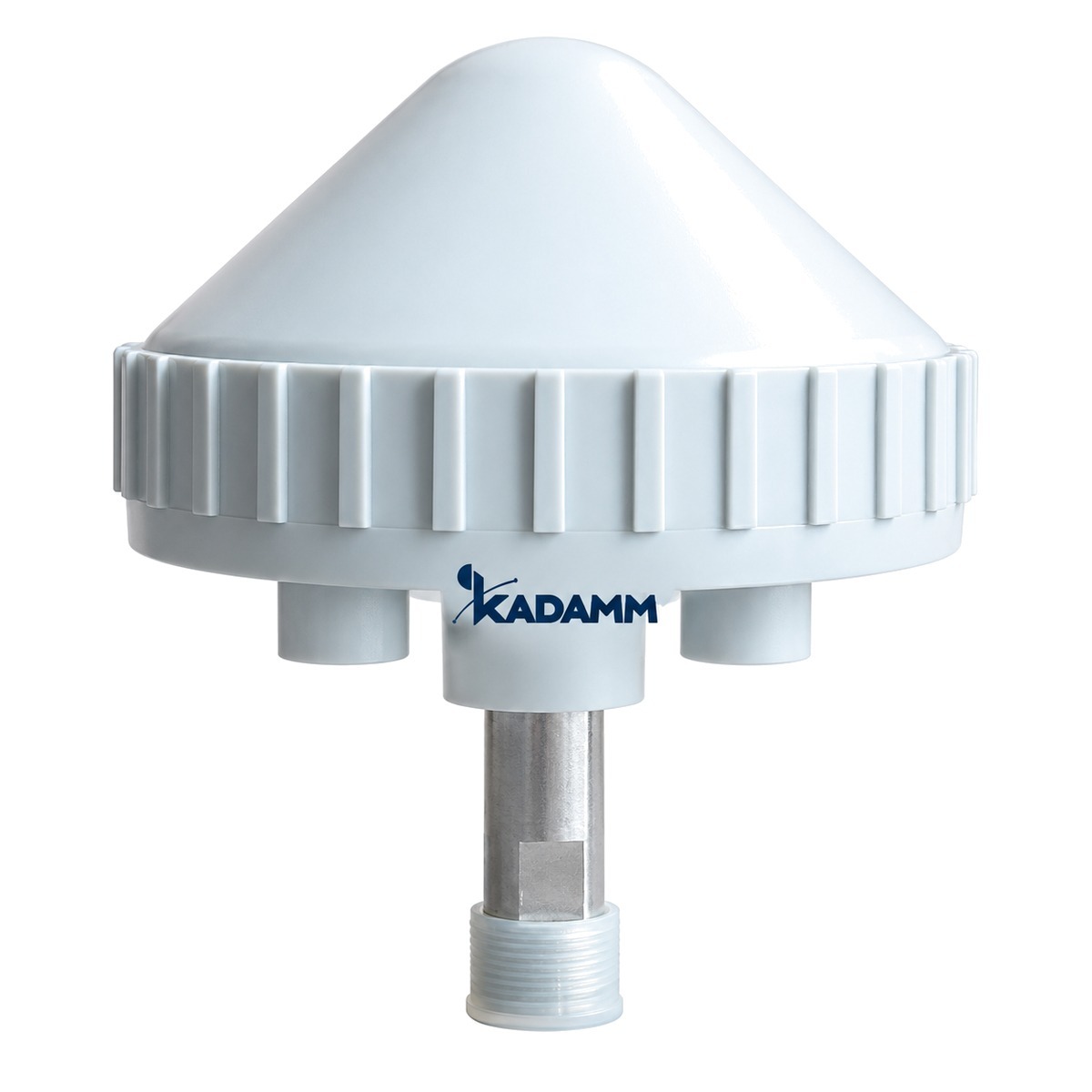

KADAMM GNSS-L1B1-38 — антенна ГНСС GPS L1 + BeiDou B1: усиление 38 дБ.
1575,42 / 1561,098 МГц
GPS L1 + BeiDou B1
38 дБ
Усиление
круговая правая
Поляризация
110°
Ширина ДН
4–6 В
Питание по кабелю
N
Разъём
О модели
Коэффициент усиления встроенного усилителя GNSS-L1B1-38 — 38 дБ: он компенсирует потери в кабеле до приёмника.
Поляризация — круговая правая.
Масса — 0,75 кг, размеры Ø110 × 105 мм. Крепление: на фланец болтами (4 шт. в комплекте). Работает при температуре −40…+75 °C.
На что смотреть при подборе
Усиление 38 дБУсиление встроенного усилителя KADAMM GNSS-L1B1-38: сверяйте его с допустимым уровнем на входе приёмника.
КСВН ≤2Согласование KADAMM GNSS-L1B1-38 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GNSS-L1B1-38: температура −40…+75 °C и ветер до 135 км/ч.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие частоты | 1575,42 ± 5 МГц (GPS L1) и 1561,098 ± 5 МГц (BeiDou B1) |
| Усиление (антенна + МШУ) | 38 ± 2 дБ |
| КСВН выхода | ≤2 |
| Поляризация | круговая правая |
| Ширина ДН по уровню −3 дБ | 110 ± 10° |
| Коэффициент эллиптичности (осевое отношение) | не более 5 дБ |
| Отношение вперёд/назад | не менее 10 дБ |
| Выходное сопротивление | 50 Ом |
| Питание | 4–6 В DC по ВЧ-кабелю (центральная жила «+») |
| Ток потребления | не более 45 мА |
| МШУ: полоса | 1556–1581 МГц |
| МШУ: усиление | 34 ± 2 дБ |
| МШУ: неравномерность в полосе | не более 1 дБ (±1,023 МГц), не более 2 дБ (±5 МГц) у каждой несущей |
| МШУ: коэффициент шума | 2 дБ типично, не более 2,5 дБ |
| МШУ: выходная точка сжатия 1 дБ | более 0 дБм |
| Подавление вне полосы (30 / 50 / 100 МГц от полосы) | 15 / 35 / 70 дБ, не менее |
| Пассивный элемент: полоса / усиление / КСВН | 1556–1581 МГц / не менее 4 дБи / не более 1,5 |
| Грозозащита | 8/20 мкс, 5 кА (IEC 61000-4-5) |
| Наработка на отказ | более 100 000 ч |
| Защита от электростатики | IEC 61000-4-2, класс 3 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | N, розетка |
| Размеры (диаметр × высота) | Ø110 × 105 мм |
| Масса | 0,75 кг |
| Материал радома | ASA (атмосферостойкий пластик) |
| Рабочая температура | −40…+75 °C |
| Ветровая стойкость | 135 км/ч |
| Крепление | на фланец болтами (4 шт. в комплекте) |
Вопросы по модели
Какое усиление у KADAMM GNSS-L1B1-38?
Коэффициент усиления GNSS-L1B1-38 — 38 дБ.
Как крепится KADAMM GNSS-L1B1-38?
Крепление GNSS-L1B1-38: на фланец болтами (4 шт. в комплекте). Габариты Ø110 × 105 мм, масса 0,75 кг.
Есть ли документы на KADAMM GNSS-L1B1-38?
Техническое описание GNSS-L1B1-38 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM GNSS-L1B1-38 под ваш объект
