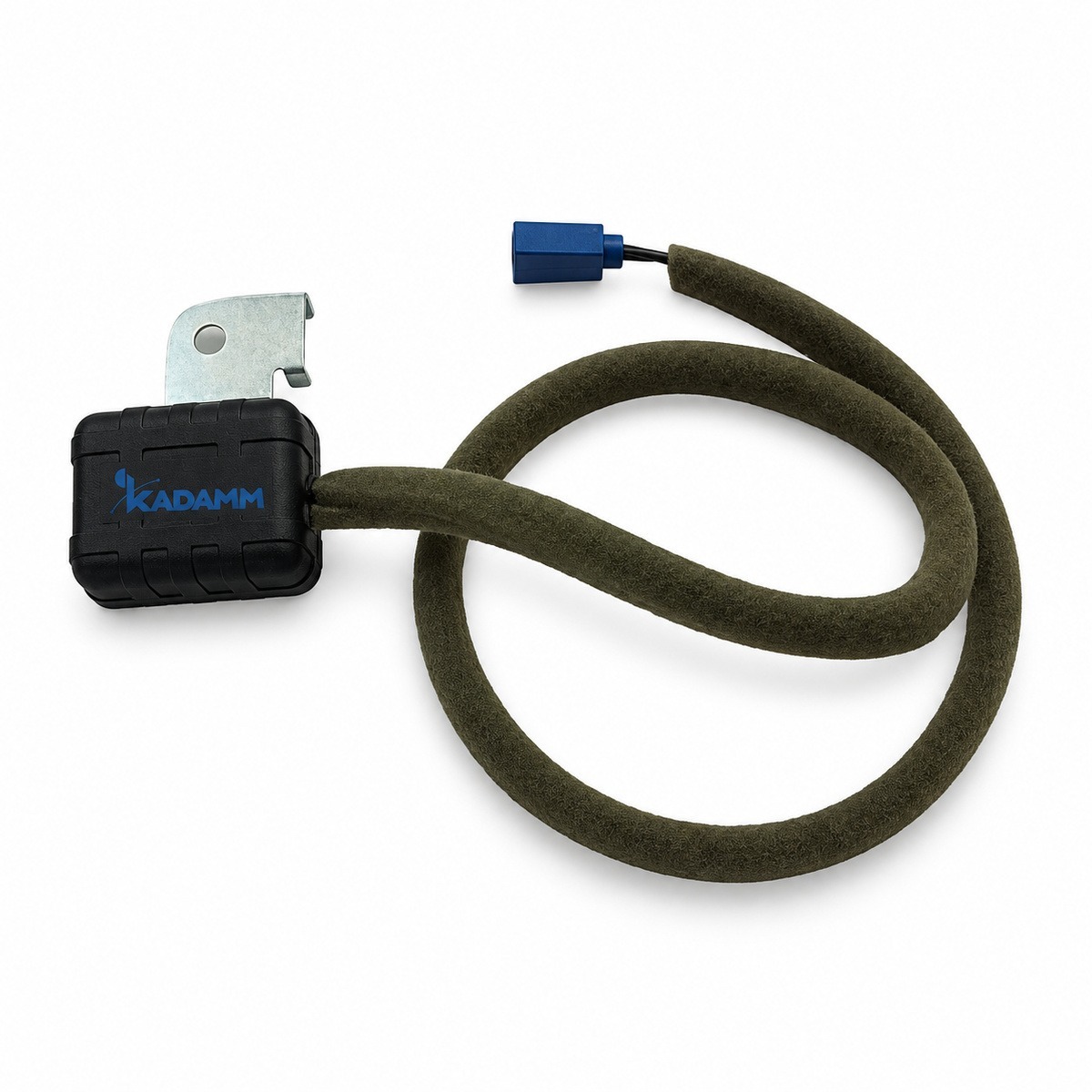

Активные антенны GPS/BeiDou на магните или клее: GPS, BeiDou, МШУ 28–40 дБ.
Что представляет собой антенна
KADAMM GNSS-L1B1-28M — активные антенны GPS/BeiDou на магните или клее для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28–40 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Разъём — SMA, MCX, FAKRA, TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон |
|---|---|
| Система 1 | Антенный элемент |
| Система 2 | Малошумящий усилитель |
Всего у GNSS-L1B1-28M — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1559–1592 МГц, у GNSS-L1B1-28S — 1559,05–1563,14 и 1565,42–1585,42 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Сравните таблицы характеристик KADAMM GNSS-L1B1-28M и KADAMM GPS-L1-28S: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1592 МГц, у GNSS-L1B1-28SH — 1561,1–1575,42 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Полосы 1559–1592 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-L1B1-28M; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L1B1-28M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GNSS-L1B1-28M, GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — уточняйте у менеджера; GNSS-L1B1-40M — ≥ 18 МГц |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GNSS-L1B1-28M, GNSS-L1B1-40M — уточняйте у менеджера; GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GNSS-L1B1-28M — 25 × 25 × 6 мм; GNSS-L1B1-28M2, GNSS-L1B1-28M3, GNSS-L1B1-30A — 25 × 25 × 4 мм; GNSS-L1B1-40M — 35 × 35 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-L1B1-28M | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 2,0 дБ | 3–5 В DC, 10–20 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | магнит или клей, IP67 |
| KADAMM GNSS-L1B1-28M2 | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic (на пластине 70 × 70 мм) | 28 ± 2 дБ, шум ≤ 1,0 дБ | 3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 В | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1-28M3 | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic (на пластине 70 × 70 мм) | 28 ± 2 дБ, шум ≤ 1,0 дБ | 3,3 ± 0,3 В DC, ≤ 24 мА при 3,3 В | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1-30A | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic в зенит | 30 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1-40M | 1561,098–1575,42 МГц (GPS, BeiDou) | 3 дБic | 40 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP66 |
| KADAMM GNSS-L1B1-28M4 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; TNC, вилка | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M5 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M6 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M7 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка угловая | 49 × 37,5 × 16,5 мм, магнитное основание |
| KADAMM GNSS-L1B1-28M8 | GPS L1, BeiDou B1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; FAKRA | 49 × 37,5 × 16,5 мм, магнитное основание |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1B1-28M в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-L1B1-28M.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L1B1-28M перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-L1B1-28M сверьте с проектом:
- Частоты оборудования — внутри 1559–1592 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-L1B1-28M ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-L1B1-28M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-L1B1-28M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1B1-28M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1B1-28M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1B1-28M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

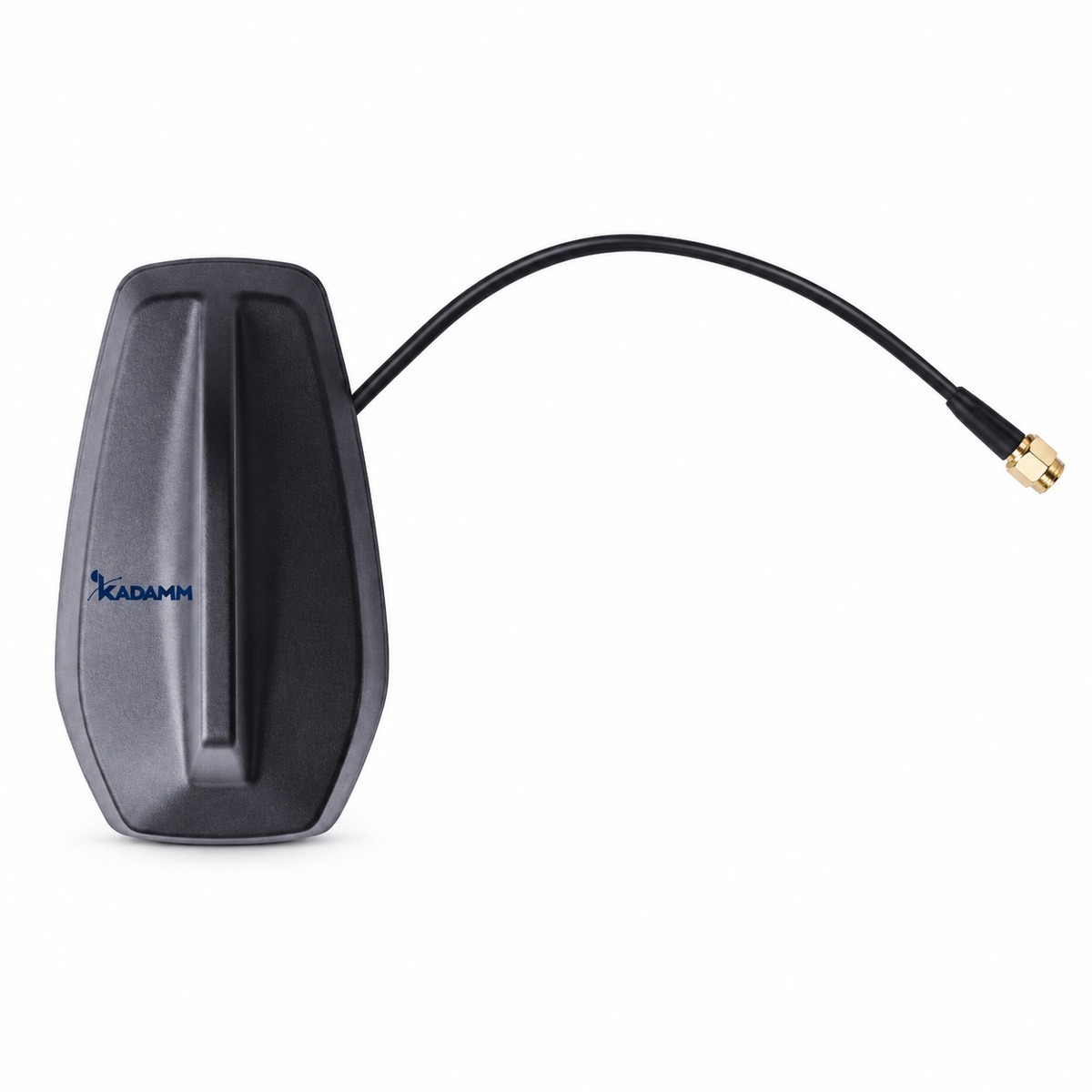

| Параметр | KADAMM GNSS-L1B1-28M | KADAMM GNSS-L1B1-28S | KADAMM GPS-L1-28S | KADAMM GNSS-L1B1-28SH |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1592 МГц | 1559,05–1563,14 и 1565,42–1585,42 МГц | 1559–1592 МГц | 1561,1–1575,42 МГц |
| Усиление | 28–40 дБ | 28 ± 2 дБ | 28–38 дБ | 28 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
