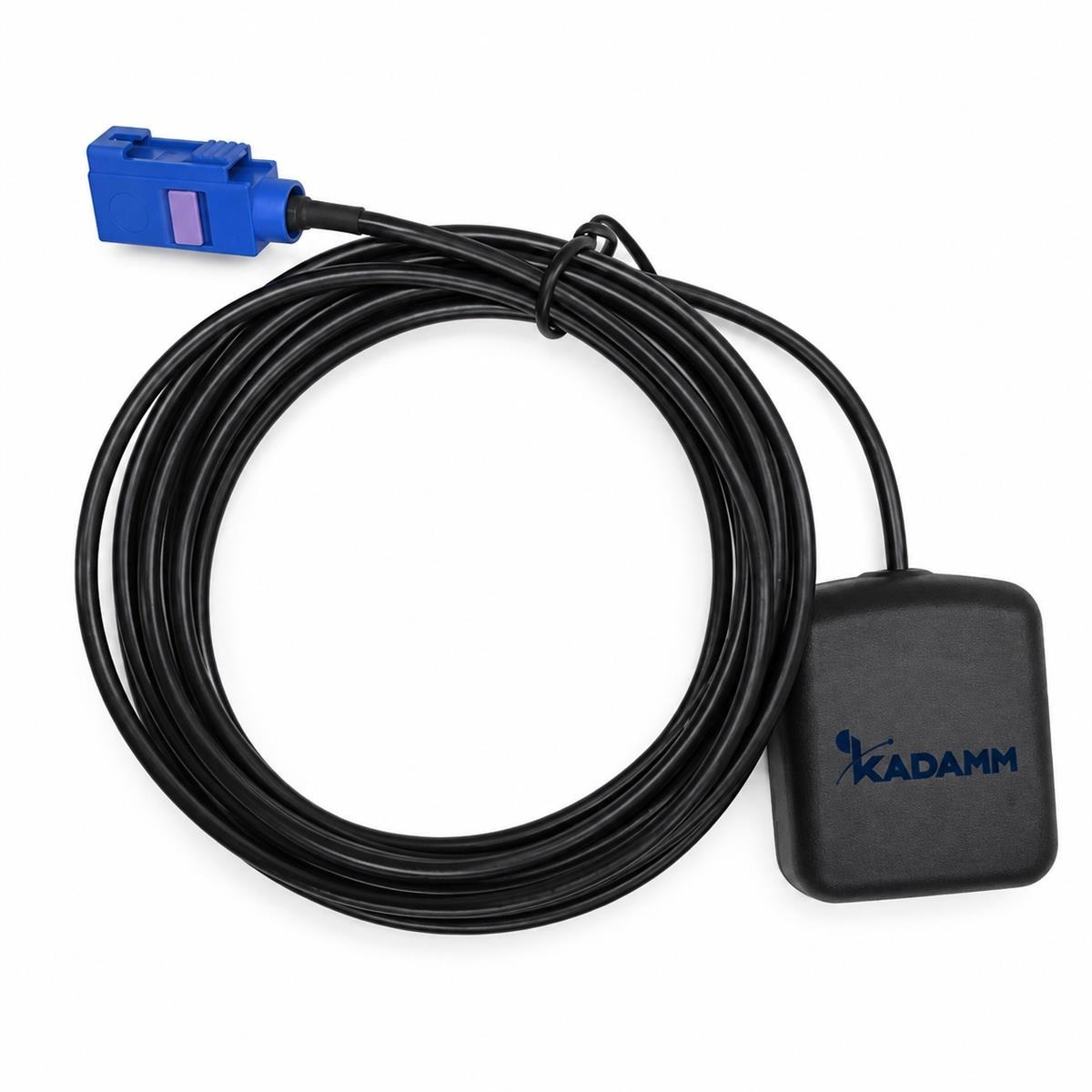

Активная автомобильная антенна GPS/BeiDou от производителя KADAMM (КАДАММ) — KADAMM GNSS-L1B1-27F; 1561,09–1575,42 МГц, усиление 27 ± 2 дБ.
О модели
Рабочий диапазон KADAMM GNSS-L1B1-27F — GPS L1 / BeiDou B1. Малошумящий усилитель KADAMM GNSS-L1B1-27F даёт 27 ± 2 дБ — запас на потери длинного кабеля снижения.
Поляризация — круговая правая.
Габариты — 49 × 37,6 × 15,5 мм, масса 100 г. Крепление: магнит. Рабочие температуры — −40…+85 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1561,09–1575,42 МГц (BeiDou B1, GPS L1) |
| Полоса по уровню −10 дБ | более 10 МГц |
| Пиковое усиление элемента | 3,0 дБic (на заземлённой пластине 70 × 70 мм) |
| КСВН антенны | менее 1,5 |
| Поляризация | круговая правая (круговая правая) |
| Усиление МШУ | 27 ± 2 дБ |
| Коэффициент шума | 1,5 дБ типично |
| КСВН выхода | 2,0 типично |
| Питание | 3–5 В DC, менее 15 мА |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 49 × 37,6 × 15,5 мм |
| Антенный элемент | 25 × 25 × 4 мм |
| Масса | 100 г |
| Крепление | магнит |
| Кабель | RG174, 5 м |
| Разъём | FAKRA, вилка (синяя, прямая) |
| Рабочая температура | −40…+85 °C |
| Влажность | до 95 %, без конденсации |
Вопросы по модели
Рабочий диапазон GNSS-L1B1-27F — GPS L1 / BeiDou B1.
Коэффициент усиления GNSS-L1B1-27F — 27 ± 2 дБ.
Крепление GNSS-L1B1-27F: магнит. Габариты 49 × 37,6 × 15,5 мм, масса 100 г.
Для GNSS-L1B1-27F доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
