Антенна GPS/BeiDou «акулий плавник»: GPS, BeiDou, МШУ 28 дБ.
Что представляет собой антенна

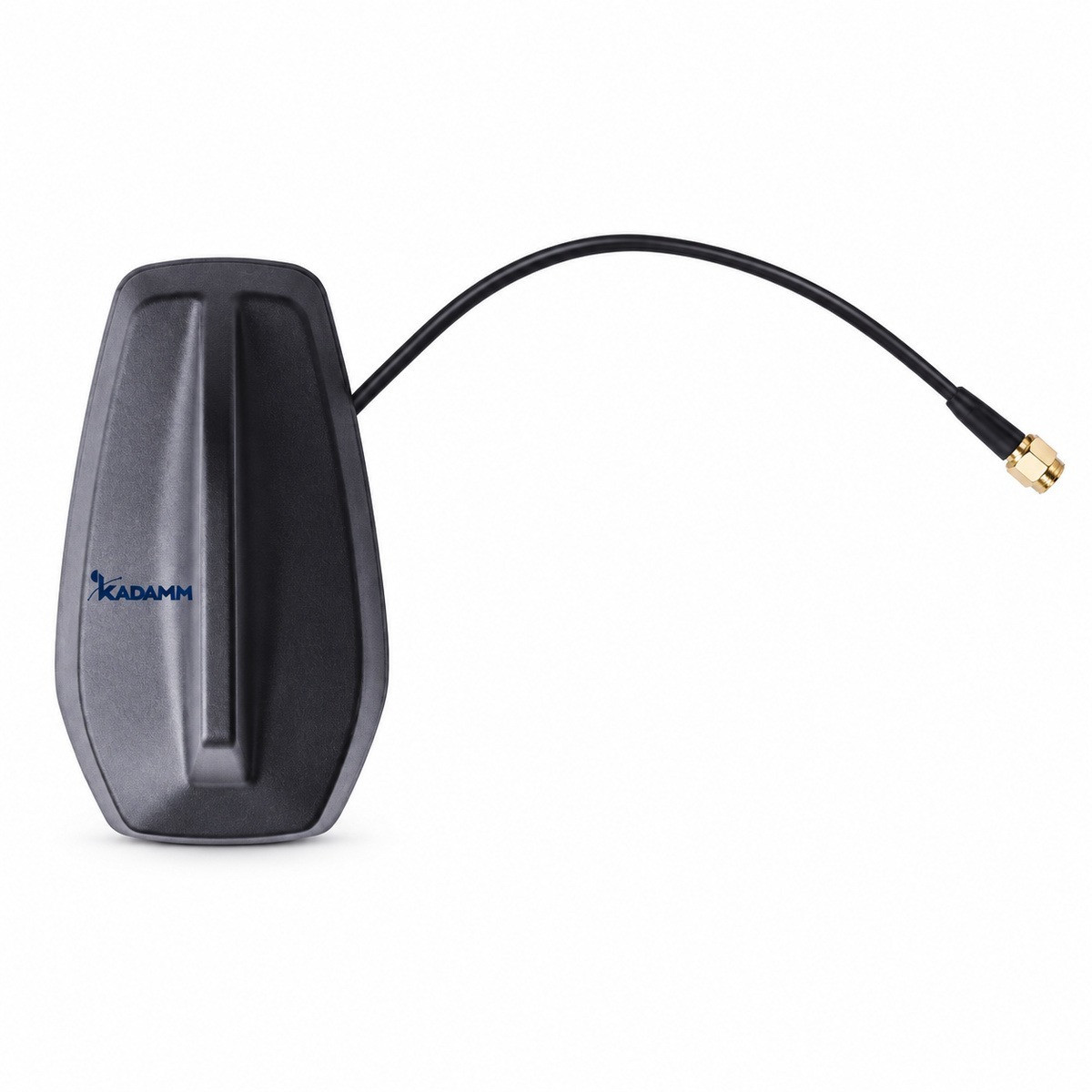

KADAMM GNSS-L1B1-28SH — антенна GPS/BeiDou «акулий плавник» для систем GPS, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 28 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–5 В — подаётся по центральной жиле того же кабеля от приёмника, ток потребления ≤ 20 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Излучатель — керамический патч 25 × 25 × 4 мм. Размер элемента и площадь металлической «земли» под ним определяют усиление и форму диаграммы: на маленькой земле усиление падает.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Антенный элемент | 5 дБic (на пластине 70 × 70 мм) |
| Система 2 | Малошумящий усилитель | 28 ± 2 дБ |
Всего у GNSS-L1B1-28SH — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1561,1–1575,42 МГц, у GNSS-L1B1-27F — 1561,09–1575,42 МГц
- Усиление усилителя 28 дБ, у GNSS-L1B1-27F — 27 ± 2 дБ (больше на 1 дБ)
У KADAMM GNSS-L1B1-28SH больше усиление; KADAMM GNSS-L1B1-27F выбирают, если важен её набор полос.
- Полосы 1561,1–1575,42 МГц, у GNSS-L1B1-28S — 1559,05–1563,14 и 1565,42–1585,42 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1561,1–1575,42 МГц, у GNSS-L1B1-28S2 — 1565–1571 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Полосы 1561,1–1575,42 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-L1B1-28SH; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L1B1-28SH с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1575,42 МГц (GPS, BeiDou) |
| Коэффициент усиления | 5 дБic (на пластине 70 × 70 мм) |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | более 10 МГц |
| КСВН антенного элемента | менее 1,5 |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–5 В DC |
| Потребляемый ток | ≤ 20 мА |
| КСВН выхода | ≤ 1,5 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 4 мм |
| Габариты корпуса | уточняйте у менеджера |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA |
| Крепление | уточняйте у менеджера |
| Материал корпуса | ABS |
| Основание | алюминий |
| Защита от электростатического разряда | 8 кВ/15 кВ |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1B1-28SH в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L1B1-28SH перекрывает эти потери: сигнал на входе приёмника остаётся на 28 − 6 = 22 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-L1B1-28SH сверьте с проектом:
- Частоты оборудования — внутри 1561,1–1575,42 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-L1B1-28SH ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA.
- Уличные соединения GNSS-L1B1-28SH после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-L1B1-28SH включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1B1-28SH и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1B1-28SH и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1B1-28SH пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-L1B1-28SH | KADAMM GNSS-L1B1-27F | KADAMM GNSS-L1B1-28S | KADAMM GNSS-L1B1-28S2 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1561,1–1575,42 МГц | 1561,09–1575,42 МГц | 1559,05–1563,14 и 1565,42–1585,42 МГц | 1565–1571 МГц |
| Усиление | 28 дБ | 27 ± 2 дБ | 28 ± 2 дБ | 28 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | 49 × 37,6 × 15,5 мм | — | — |
| Масса | — | 100 г | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
