KADAMM · Активная антенна GPS/BeiDou на магните

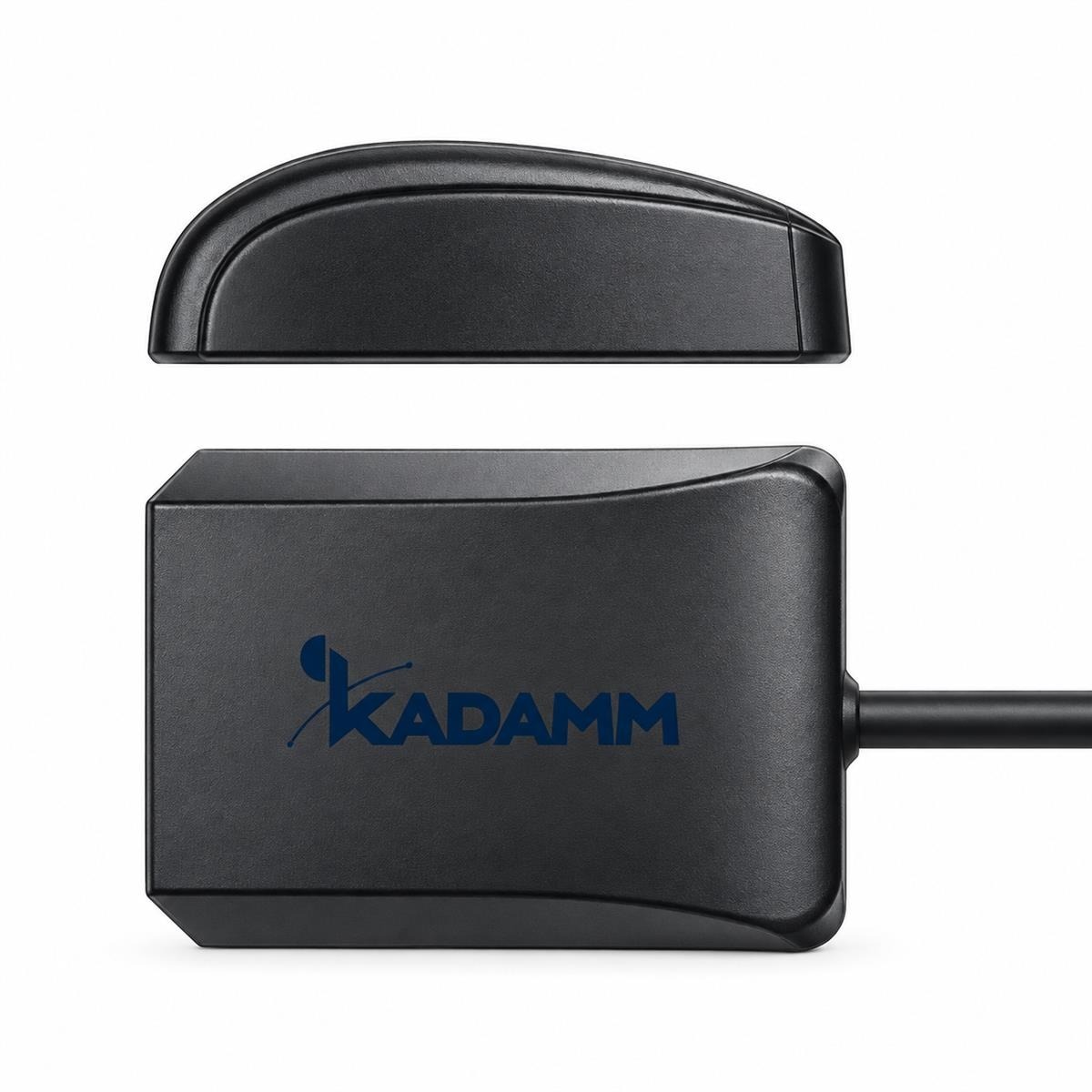

Модель KADAMM GNSS-L1B1-25M: активная антенна GPS/BeiDou на магните, 1559,05–1563,14 МГц и 1575,42 МГц, усиление 25 дБ.
GPS L1 / BeiDou B1
Диапазон
25 дБ
Усиление МШУ
4 дБ
Усиление
SMA
Разъём
3000 мм
Кабель
50 × 56 × 18 мм
Размеры
О модели
Рабочий диапазон KADAMM GNSS-L1B1-25M — GPS L1 / BeiDou B1. Коэффициент усиления встроенного усилителя GNSS-L1B1-25M — 25 дБ: он компенсирует потери в кабеле до приёмника.
Поляризация — круговая правая.
Габариты — 50 × 56 × 18 мм. Крепление: магнит. Рабочие температуры — −40…+80 °C.
На что смотреть при подборе
Полоса GPS L1 / BeiDou B1Проверьте, что частоты вашей системы лежат внутри полосы GNSS-L1B1-25M с запасом по краям.
Усиление 25 дБУсиление встроенного усилителя KADAMM GNSS-L1B1-25M: сверяйте его с допустимым уровнем на входе приёмника.
КСВН 1,8Согласование KADAMM GNSS-L1B1-25M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Условия работыKADAMM GNSS-L1B1-25M: температура −40…+80 °C.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | GPS L1 1575,42 МГц; BeiDou B1 1561,098 ± 2,046 МГц |
| Полоса | 10 МГц |
| Осевое отношение | 4 дБ |
| КСВН | 1,8 |
| Усиление антенного элемента | 4 дБ |
| Усиление МШУ | 25 дБ |
| Поляризация | круговая правая (круговая правая) |
| Коэффициент шума | 1,5 дБ |
| Питание | 3–5 В DC по кабелю, 25 мА |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размеры | 50 × 56 × 18 мм |
| Крепление | магнит |
| Кабель | RG174, 3000 мм |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+80 °C |
Вопросы по модели
На каких частотах работает KADAMM GNSS-L1B1-25M?
Рабочий диапазон GNSS-L1B1-25M — GPS L1 / BeiDou B1.
Какое усиление у KADAMM GNSS-L1B1-25M?
Коэффициент усиления GNSS-L1B1-25M — 25 дБ.
Как крепится KADAMM GNSS-L1B1-25M?
Крепление GNSS-L1B1-25M: магнит. Габариты 50 × 56 × 18 мм.
Есть ли документы на KADAMM GNSS-L1B1-25M?
Для GNSS-L1B1-25M доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM GNSS-L1B1-25M под ваш объект
