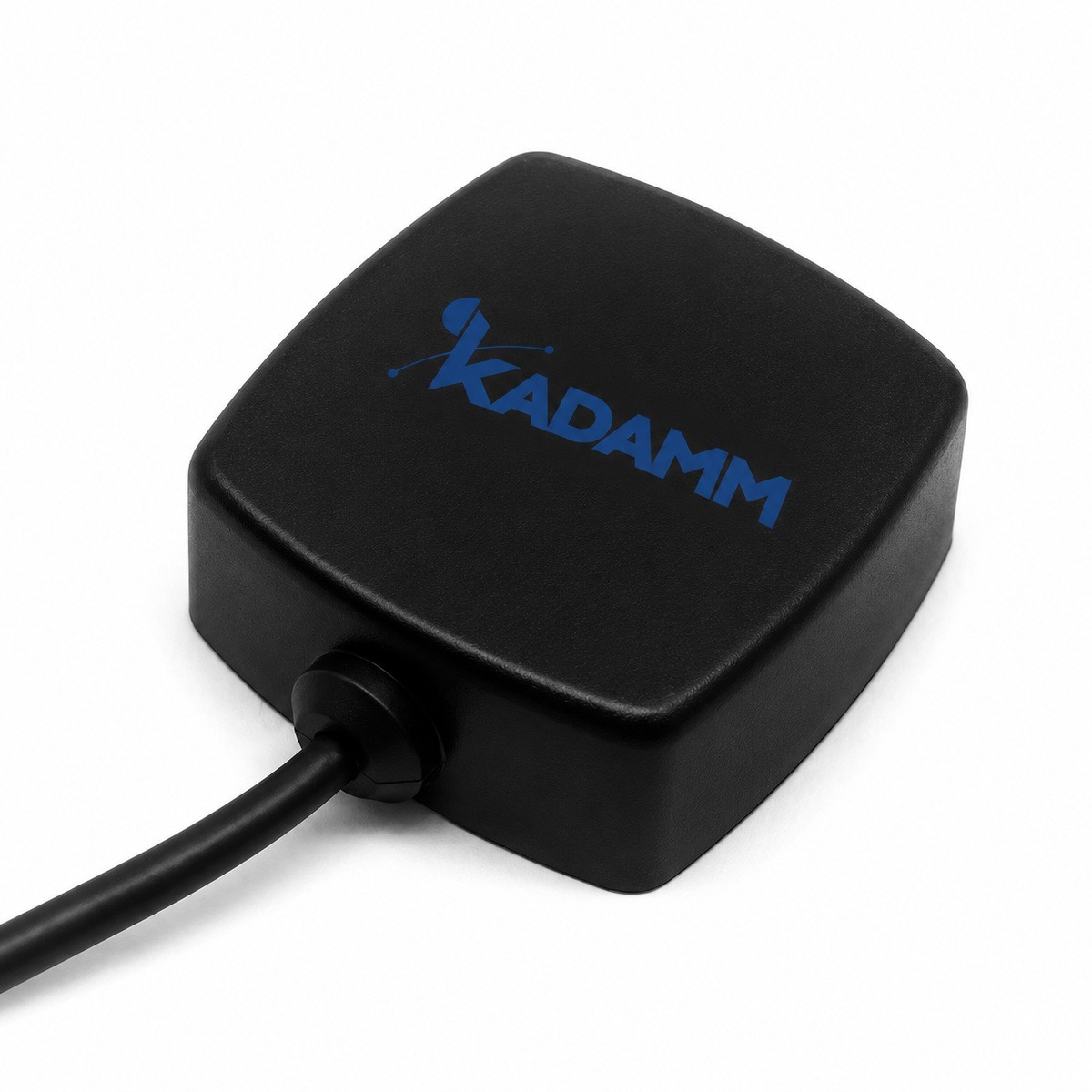

Активные антенны GPS/ГЛОНАСС/BeiDou: GPS, ГЛОНАСС, BeiDou, МШУ 26–38 дБ.
Что представляет собой антенна
KADAMM GNSS-L1B1G1 — активные антенны GPS/ГЛОНАСС/BeiDou для систем GPS, ГЛОНАСС, BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 26–38 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — SMA, MCX, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон |
|---|---|
| Система 1 | Антенный элемент |
| Система 2 | Малошумящий усилитель |
Всего у GNSS-L1B1G1 — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GNSS-L1B1G1 и KADAMM GNSS-L1G1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-L1B1G1 и KADAMM GNSS-L1G1-28: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GNSS-L1B1G1 и KADAMM GNSS-L1B1G1-35: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Полосы 1559–1610 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-L1B1G1; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L1B1G1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | менее 1,5; KADAMM GNSS-L1B1G1-28S5 — ≤ 1,5 |
| Осевое отношение | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — 3 дБ |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — менее 3,0; GNSS-L1B1G1-28M — менее 2,0 |
| Подавление вне полосы | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — не менее 25 дБ ниже 1561 − 50 МГц и выше 1602 + 50 МГц |
| Вносимые потери фильтра | GNSS-L1B1G1-28A, GNSS-L1B1G1-28A2 — уточняйте у менеджера; GNSS-L1B1G1-28M — менее 3 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 4 мм; KADAMM GNSS-L1B1G1-28S5 — Ø14,9 × 38,5 мм |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C; KADAMM GNSS-L1B1G1-28S5 — −40…+70 °C; KADAMM GNSS-L1B1G1-32S — −40…+70 °C (опционально до +85 °C) |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-L1B1G1-28A | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1G1-28A2 | 1561,098–1602 МГц (GPS, ГЛОНАСС, BeiDou) | 3 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 3–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA (другие — по заказу) | клей, IP66 |
| KADAMM GNSS-L1B1G1-28M | 1561,098/1602 МГц (ГЛОНАСС, BeiDou) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,5–5 В DC, 10–20 мА | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей, IP65–IP67 |
| KADAMM GNSS-L1B1G1-26S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | −1 дБи | 26 ± 2 дБ | 3,3 В DC, ≤ 30 мА | SMA, вилка | Ø13 × 33,7 мм |
| KADAMM GNSS-L1B1G1-28M2 | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49,5 × 49,5 × 16 мм, магнитное основание |
| KADAMM GNSS-L1B1G1-28S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ | 3,3 В DC, ≤ 30 мА | SMA, вилка | Ø18,5 × 50,0 мм |
| KADAMM GNSS-L1B1G1-28S2 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
| KADAMM GNSS-L1B1G1-28S3 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | ≥ 1,5 дБи | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–12 В DC, ≤ 45 мА | SMA, вилка | Ø23 × 55,6 мм, на разъём, IP67 |
| KADAMM GNSS-L1B1G1-28S4 | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
| KADAMM GNSS-L1B1G1-32S | GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1, QZSS L1, SBAS L1 | 2,5 дБи (макс., в зените); осевое отношение ≤ 3 дБ | 33 дБ (тип.), шум ≤ 1,5 дБ | 3,3–12 В DC, ≤ 35 мА | без кабеля; SMA, вилка | Ø27,5 × 59 мм, ≤ 25 г; IP67; −40…+70 °C (опционально до +85 °C) |
| KADAMM GNSS-L1B1G1-35S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 30 мА | SMA, вилка | Ø18,5 × 50 мм, IP67 |
| KADAMM GNSS-L1B1G1-38A | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 49,5 × 49,5 × 17,8 мм, двусторонний скотч |
| KADAMM GNSS-L1B1G1-38M | BeiDou B1, GPS L1, ГЛОНАСС G1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 3 м; SMA, вилка | 56 × 50 × 18 мм, магнитное основание, IP67 |
| KADAMM GNSS-L1B1G1-38S | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG58, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |

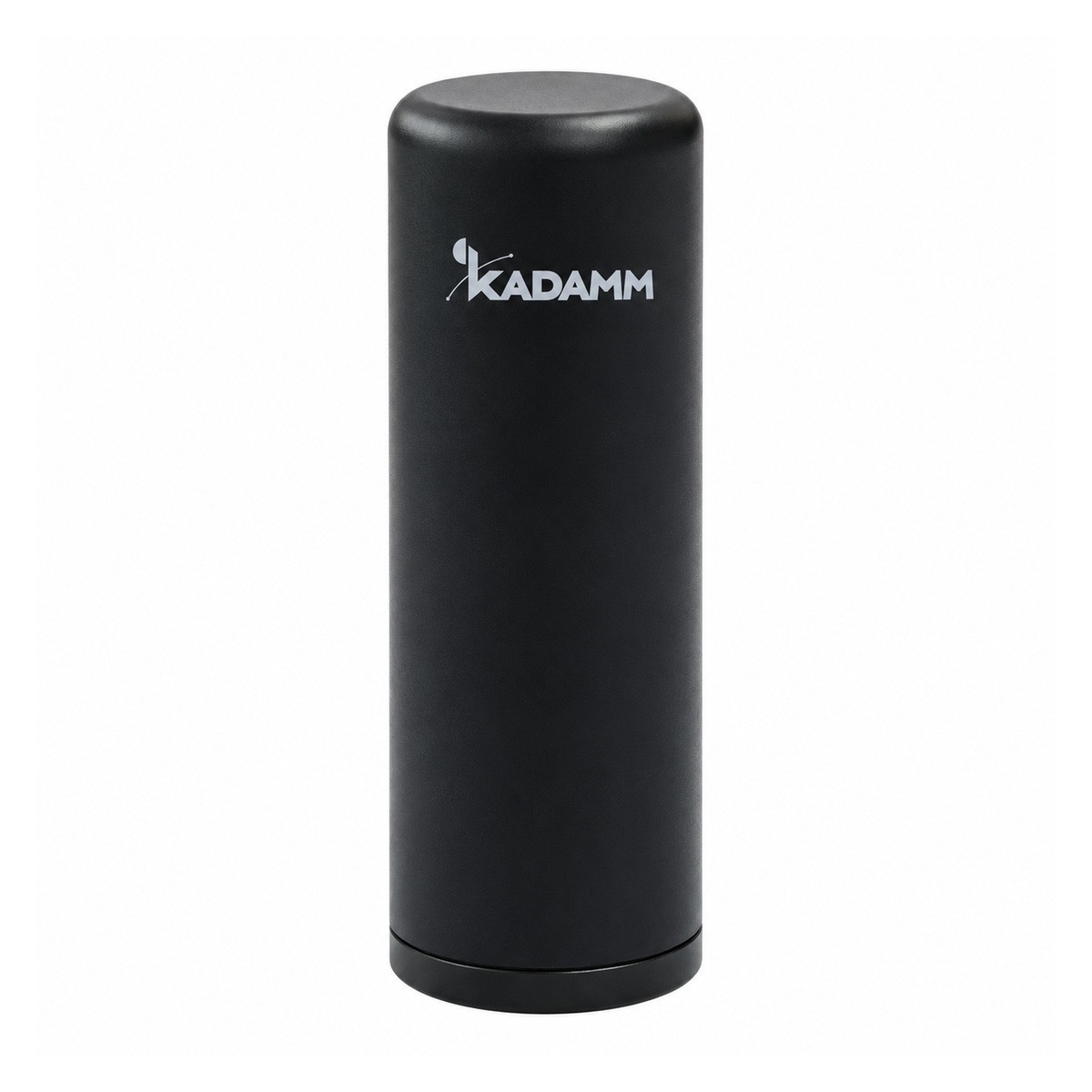

| KADAMM GNSS-L1B1G1-28S5 | GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1, QZSS L1, SBAS L1 | 0,5 дБи; осевое отношение 1 дБ (тип.) | 28 ± 2 дБ, шум 0,8 дБ | 3,3–12 В DC, ≤ 20 мА | без кабеля; SMA, вилка | Ø14,9 × 38,5 мм, 11 г; крепление — по заказу; −40…+70 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L1B1G1 в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-L1B1G1.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L1B1G1 перекрывает эти потери: сигнал на входе приёмника остаётся на 26 − 6 = 20 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-L1B1G1:
Перед заказом KADAMM GNSS-L1B1G1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-L1B1G1-28S5 — −40…+70 °C; KADAMM GNSS-L1B1G1-32S — −40…+70 °C (опционально до +85 °C)
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-L1B1G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GNSS-L1B1G1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-L1B1G1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L1B1G1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L1B1G1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L1B1G1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-L1B1G1 | KADAMM GNSS-L1G1 | KADAMM GNSS-L1G1-28 | KADAMM GNSS-L1B1G1-35 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц | 1559–1610 МГц |
| Усиление | 26–38 дБ | 28–44 дБ | 28 ± 2 дБ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | — | уточняйте у менеджера |
| Порты | — | — | — | 1 |
| Габариты | — | — | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
