Гибридный мост: 790–3800 МГц.
О модели

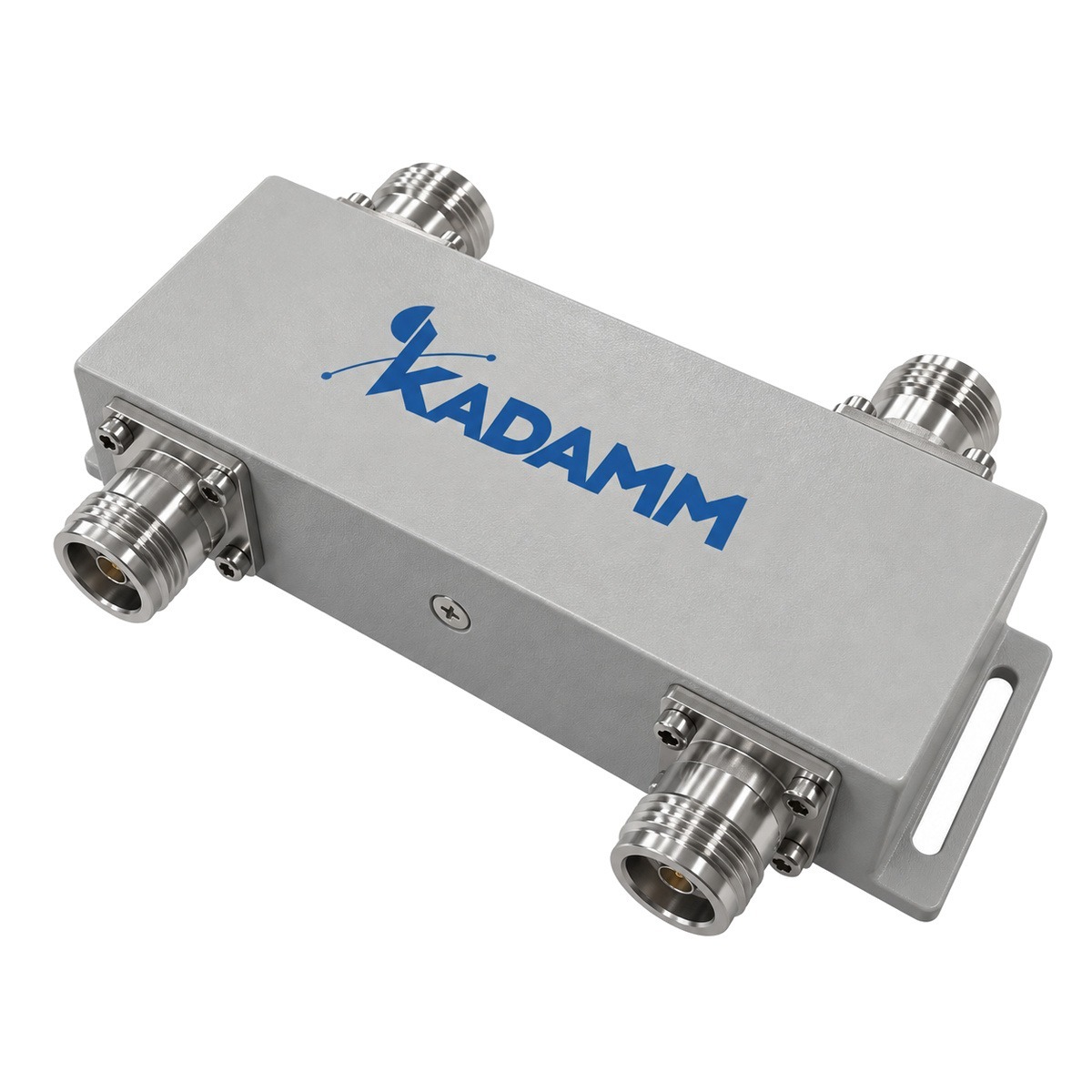

KADAMM ГМ-2х2-790/3800 — гибридный мост диапазона 790–3800 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥23 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; масса — 0,70 кг; исполнение — IP65, помещение и улица; рабочая температура — −35 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,70 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 790–3800 МГц |
| Переходное ослабление | 3±1,0 (типовое 3±0,5 дБ) |
| Развязка портов | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +65 °C |
| Исполнение | IP65, помещение и улица |
| Относительная влажность | 5–95% |
| Масса | 0,70 кг |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-2х2-790/3800 выпускается в одном исполнении: исполнение — IP65, помещение и улица.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы ГМ-2х2-790/3800 попадает 12 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 790–3800 МГц | B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Место установки по исполнению: IP65, помещение и улица; рабочая температура от −35 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 2.
Развязка не менее 23 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ГМ-2х2-790/3800 приходит несущая 43 дБм (20 Вт) — условие, при котором в данных задана интермодуляция.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 300 Вт, запас в 7,5 раза (8,8 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 23 дБ = 20 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,70 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х2-790/3800.
- КАДАММ ГМ-3П-790/3800: развязка портов не менее 20 дБ; мощность 200 Вт.
- КАДАММ ГМ-4х4-790/3800: переходное ослабление 6,1±1,4 (типовое 6±0,7 дБ); развязка портов не менее 20 дБ.
- КАДАММ ГМ-4х4-698/3800: полоса 698–3800 МГц; развязка портов более 25 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х2-790/3800 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х2-790/3800 | ГМ-3П-790/3800 | ГМ-4х4-790/3800 | ГМ-4х4-698/3800 | ГМ-4х4-690/3800-43-500 |
|---|---|---|---|---|---|
| Диапазон частот | 790–3800 МГц | 790–3800 МГц | 790–3800 МГц | 698–3800 МГц | 690–3800 МГц |
| Переходное ослабление | 3±1,0 (типовое 3±0,5 дБ) | 3±1,0 (типовое 3±0,5 дБ) | 6,1±1,4 (типовое 6±0,7 дБ) | 6±0,9 дБ (698–2700 МГц), 6±1,0 дБ (2700–3800 МГц) | — |
| Развязка портов | ≥23 дБ | ≥20 дБ | ≥20 дБ | более 25 дБ | ≥25 дБ |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | менее 1,25 | ≤1,25 (690–2700 МГц), ≤1,3 (2700–3800 МГц) |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−155 дБн при 2×43 дБм |
| Мощность | 300 Вт | 200 Вт | 300 Вт | 300 Вт (импульсная до 1500 Вт) | 500 Вт |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-2х2-790/3800 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-2х2-790/3800 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
