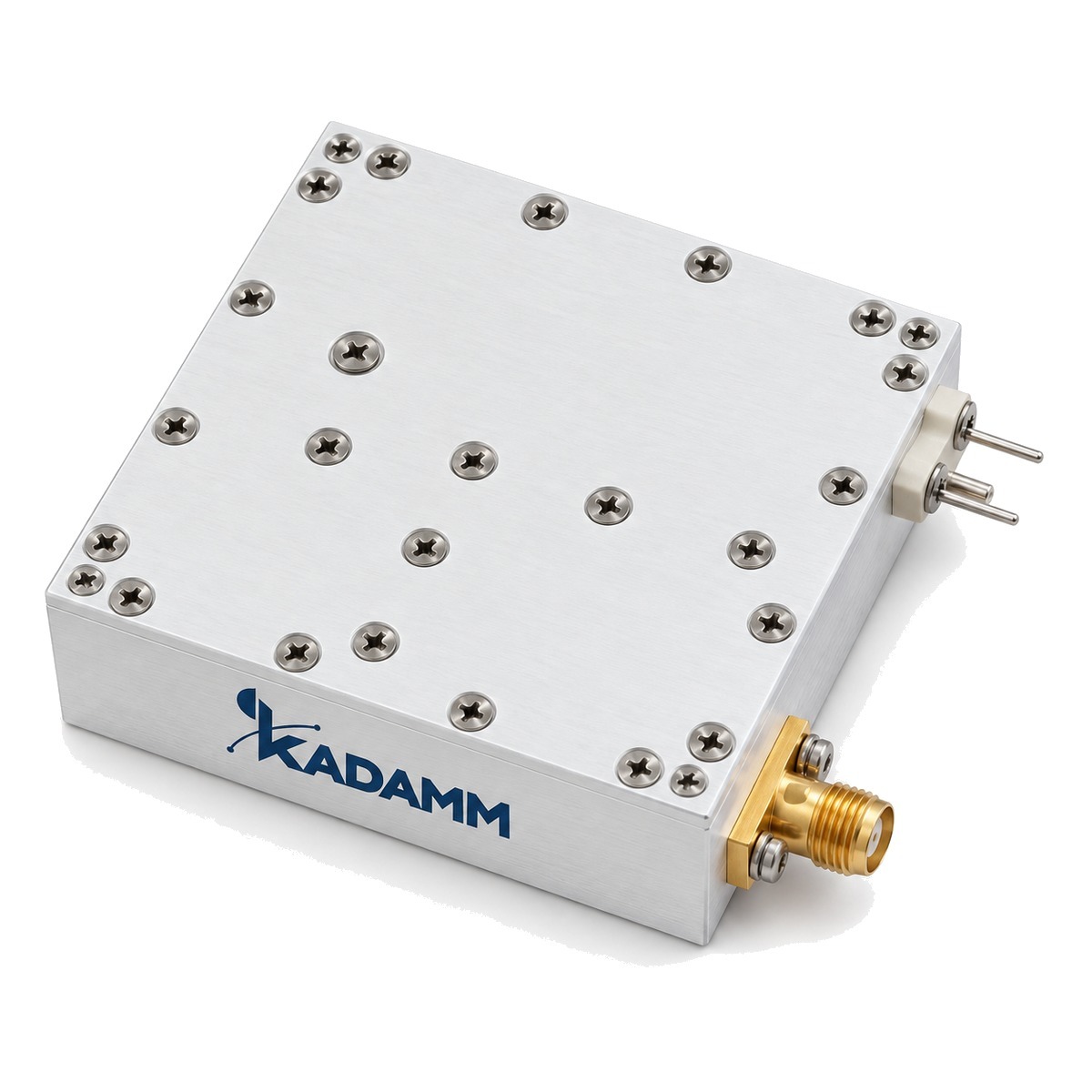

Серия KADAMM ГКТ: 2 модели, 10 МГц – 240 МГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ГКТ вырабатывают сигнал фиксированной или перестраиваемой частоты. В серии ГКТ — 2 модели, общий диапазон 10 МГц – 240 МГц, соединители по таблице исполнений.
По моделям KADAMM ГКТ: выходная мощность от 5 до 11 дБм. Модели внутри серии ГКТ отличаются параметрами: выходная частота, выходная мощность, фазовый шум, опорная частота, паразитные составляющие. Общее для всех моделей ГКТ: габаритные размеры, мм — 57,2×57,2×20; гармоники, дБн — -30.
Где применяют KADAMM ГКТ: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГКТ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | 57,2×57,2×20 |
| Гармоники, дБн | -30 |
Исполнения серии
| Артикул | Выходная частота, МГц | Выходная мощность, дБм | Фазовый шум на отстройке 1 кГц, дБн/Гц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Опорная частота, МГц | Фазовый шум на отстройке 10 Гц, дБн/Гц | Фазовый шум на отстройке 100 Гц, дБн/Гц | Паразитные составляющие, дБн |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГКТ-10-11E-165 | 10 | 11 | -165 | -165 | -165 | 10 | -130 | -155 | -80 |
| KADAMM ГКТ-240-5E-145 | 240 | 5 | -145 | -155 | -160 | 240 | - | - | -75 |
Вопросы по серии
Общий диапазон серии ГКТ — 10 МГц – 240 МГц; полоса каждой модели указана в таблице исполнений.
В серии ГКТ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГКТ-10-11E-165», и количество.
К серии ГКТ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
