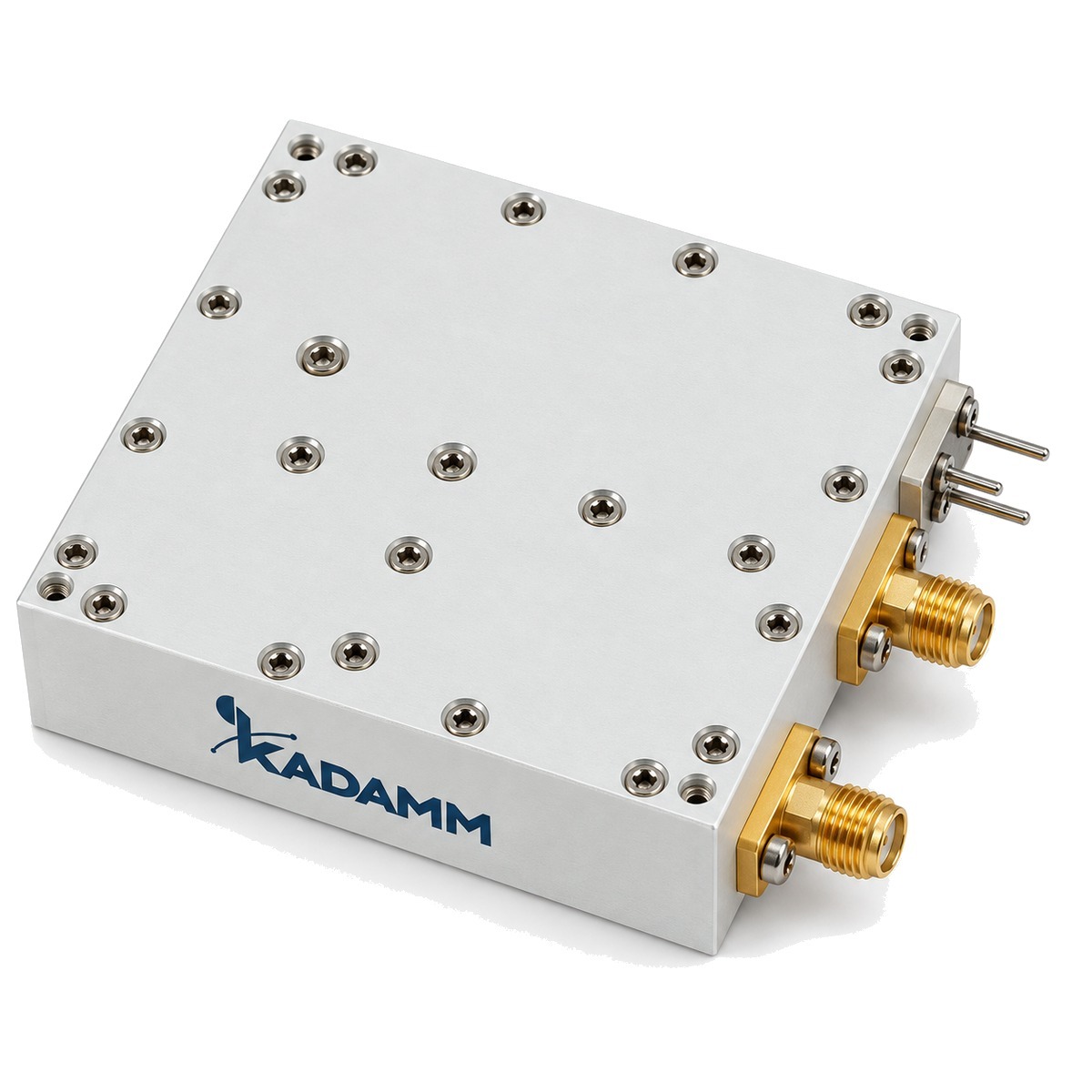

Серия KADAMM ГКФ: 8 моделей, 10 МГц – 120 МГц, соединители по таблице исполнений.
О серии
Генераторы СВЧ серии ГКФ вырабатывают сигнал фиксированной или перестраиваемой частоты. Состав серии ГКФ: 8 моделей, общий диапазон 10 МГц – 120 МГц, соединители по таблице исполнений.
Исполнения ГКФ различаются по параметрам: выходная частота, фазовый шум, габариты, число каналов. Общее для всех моделей ГКФ: выходная мощность, дБм — 5; фазовый шум на отстройке 1 кГц, дБн/Гц — -155; опорная частота, МГц — 10; фазовый шум на отстройке 100 Гц, дБн/Гц — -125.
Где применяют KADAMM ГКФ: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГКФ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5 |
| Фазовый шум на отстройке 1 кГц, дБн/Гц | -155 |
| Опорная частота, МГц | 10 |
| Фазовый шум на отстройке 100 Гц, дБн/Гц | -125 |
Исполнения серии
| Артикул | Выходная частота, МГц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Габариты, мм | Число каналов | Фазовый шум на отстройке 1 МГц, дБн/Гц |
|---|---|---|---|---|---|---|
| KADAMM ГКФ-100-5ET-165 | 100 (RF1/RF2), 10 (RF3) | -165 | -165 | 51×60×20 | 3 | -165 |
| KADAMM ГКФ-100-5ET-165-1 | 100 (RF1/RF2) | -165 | -165 | 50×54×20 | 2 | -165 |
| KADAMM ГКФ-100-5ET-170 | 100 (RF1/RF2) | -170 | -173 | 51×60×20 | 2 | - |
| KADAMM ГКФ-110-5ET-165 | 110 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-120-5ET-170 | 120 | -170 | -173 | 50×54×20 | 1 | - |
| KADAMM ГКФ-70-5ET-165 | 70(RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-80-5ET-165 | 80 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
| KADAMM ГКФ-90-5ET-165 | 90 (RF1/RF2) | -165 | -165 | 51×60×20 | 2 | -165 |
Вопросы по серии
Общий диапазон серии ГКФ — 10 МГц – 120 МГц; полоса каждой модели указана в таблице исполнений.
В серии ГКФ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГКФ-100-5ET-165», и количество.
К серии ГКФ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
