Генераторы СВЧ KADAMM в серии ГДФ-В: 26 моделей, 1,37 – 38 ГГц, соединители по таблице исполнений.
О серии

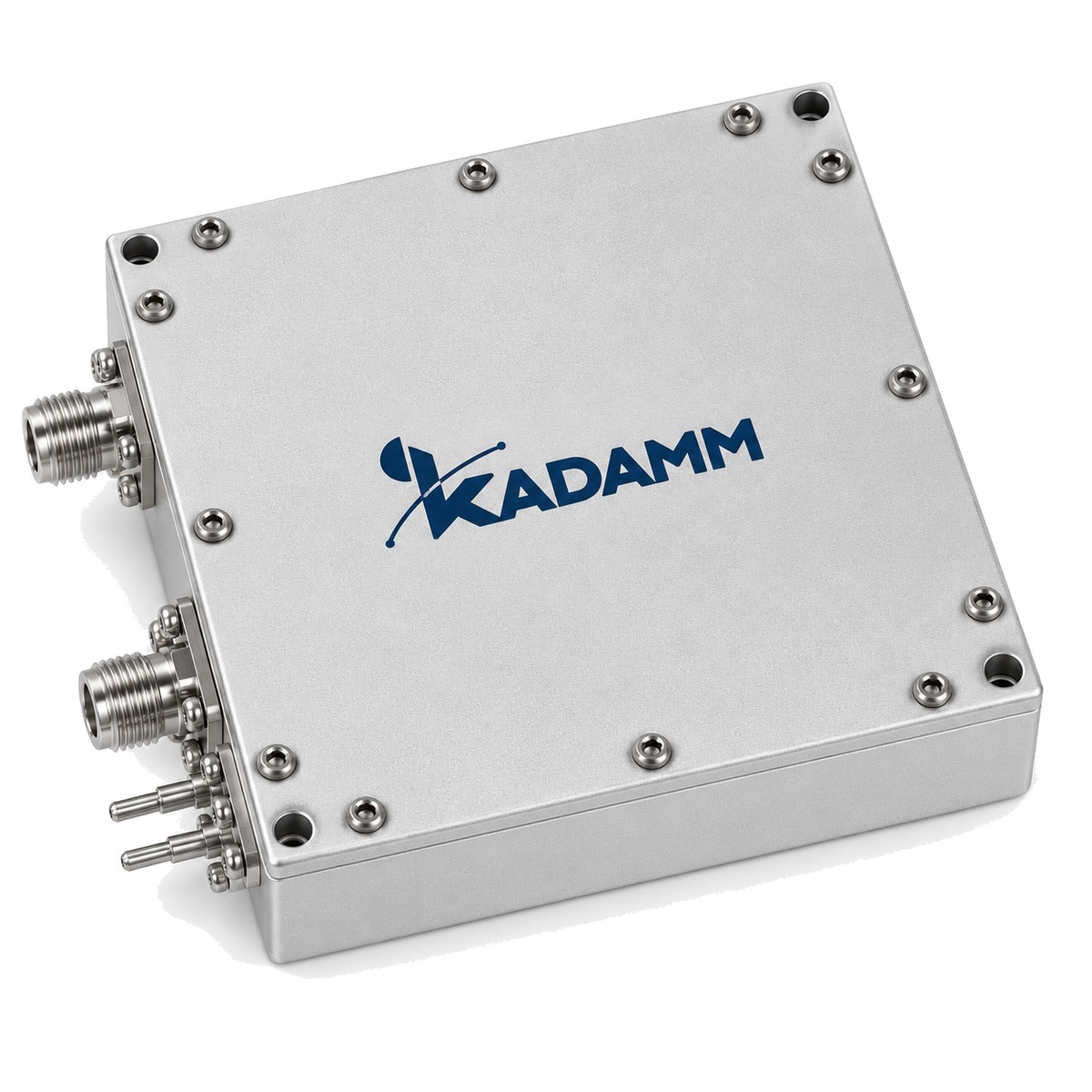

Генераторы СВЧ серии ГДФ-В вырабатывают сигнал фиксированной или перестраиваемой частоты. В серии ГДФ-В — 26 моделей, общий диапазон 1,37 – 38 ГГц, соединители по таблице исполнений.
Модели внутри серии ГДФ-В отличаются параметрами: выходная частота, фазовый шум, опорная частота, габариты.
Где применяют KADAMM ГДФ-В: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГДФ-В выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Выходная частота, ГГц | Фазовый шум на отстройке 1 кГц, дБн/Гц | Фазовый шум на отстройке 10 кГц, дБн/Гц | Фазовый шум на отстройке 100 кГц, дБн/Гц | Опорная частота, МГц | Габариты, мм | Фазовый шум на отстройке 100 Гц, дБн/Гц | Фазовый шум на отстройке 1 МГц, дБн/Гц | Фазовый шум опорного сигнала на отстройке 1 кГц, дБн/Гц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГДФ-В-10-4970 | 4,97 | -70 | -80 | -100 | 10 | 57,2×57,2×35,3 | - | -128 | - |
| KADAMM ГДФ-В-100-12000 | 12 | -114 | -117 | -117 | 100 | 57,2×57,2×35,3 | -86 | -130 | -160 |
| KADAMM ГДФ-В-100-24000 | 24 | -75 | -80 | -80 | 100 | 65×80×18 | -65 | -115 | - |
| KADAMM ГДФ-В-100-32000 | 32 | -75 | -80 | -80 | 100 | 88×65×19,5 | -65 | -115 | - |
| KADAMM ГДФ-В-100-3250 | 3,25 | - | -120 | - | 100 | 57,2×57,2×35 | - | - | -145 |
| KADAMM ГДФ-В-100-34941 | 34,941 | -75 | -80 | -85 | 100 | 65×80×28 | -65 | -85 | - |
| KADAMM ГДФ-В-100-38000 | 38 | -100 | - | - | 100 | 70×57,2×17,5 | - | - | - |
| KADAMM ГДФ-В-100-3900 | 3,9 | -124 | -128 | -128 | 100 | 57,2×57,2×33,8 | -90 | -145 | - |
| KADAMM ГДФ-В-100-3950 | 3,95 | -124 | -128 | -128 | 100 | 57,2×57,2×33,8 | -90 | -145 | - |
| KADAMM ГДФ-В-100-4100 | 4,1 | -118 | -122 | -122 | 100 | 50,8×47,8×35,7 | -95 | -140 | - |
| KADAMM ГДФ-В-100-4800 | 4,8 | -118 | -123 | -123 | 100 | 57,2×57,2×33,8 | -92 | -138 | - |
| KADAMM ГДФ-В-100-6550 | 6,55 | -120 | -126 | -126 | 100 | 57,2×57,2×33,8 | -88 | -140 | - |
| KADAMM ГДФ-В-100-7357,5 | 7,3575 | - | - | -115 | 100 | 57,2×57,2×35,7 | - | -133 | -155 |
| KADAMM ГДФ-В-100-7447,5 | 7,4475 | - | - | -115 | 100 | 57,2×57,2×35,7 | - | -133 | -155 |
| KADAMM ГДФ-В-100-7500 | 7,5 | -115 | -120 | - | 100 | 57,2×57,2×33,8 | -85 | - | - |
| KADAMM ГДФ-В-100-7537,5 | 7,5375 | - | - | -115 | 100 | 57,2×57,2×35,7 | - | -133 | -155 |
| KADAMM ГДФ-В-100-7627,5 | 7,6275 | - | - | -115 | 100 | 57,2×57,2×35,7 | - | -133 | -155 |
| KADAMM ГДФ-В-100-8111,0 | 8,111 | -105 | -115 | -125 | 100 | 57,2×57,2×33,8 | - | -140 | - |
| KADAMM ГДФ-В-100-9200 | 9,2 | -118 | -125 | -125 | 100 | 57,2×57,2×33,8 | -90 | -140 | - |
| KADAMM ГДФ-В-105-11000 | 11 | -105 | -113 | -115 | 100 | 57,2×57,2×35,7 | -83 | -135 | - |
| KADAMM ГДФ-В-107-14000 | 14 | -107 | -117 | -117 | - | 50,8×47,8×35,7 | -85 | -140 | - |
| KADAMM ГДФ-В-20-9600 | 9,6 | - | -80 | - | 20 | 57,2×57,2×16 | - | - | - |
| KADAMM ГДФ-В-50-1370 | 1,37 | -125 | -128 | -129 | 50 | 57,2×57,2×35,3 | -100 | -140 | - |
| KADAMM ГДФ-В-50-32000 | 32 | -75 | -80 | -80 | 50 | 65×80×28 | -65 | -115 | - |
| KADAMM ГДФ-В-75-11850 | 11,85 | -105 | -110 | -110 | 75 | 57,2×57,2×33,8 | -75 | -135 | - |
| KADAMM ГДФ-В-80-7680-1 | 7,68 | -105 | -120 | - | 80 | 57,2×57,2×15,6 | -80 | -130 | -160 |
Вопросы по серии
Общий диапазон серии ГДФ-В — 1,37 – 38 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГДФ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГДФ-В-10-4970», и количество.
Техническое описание серии ГДФ-В и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
