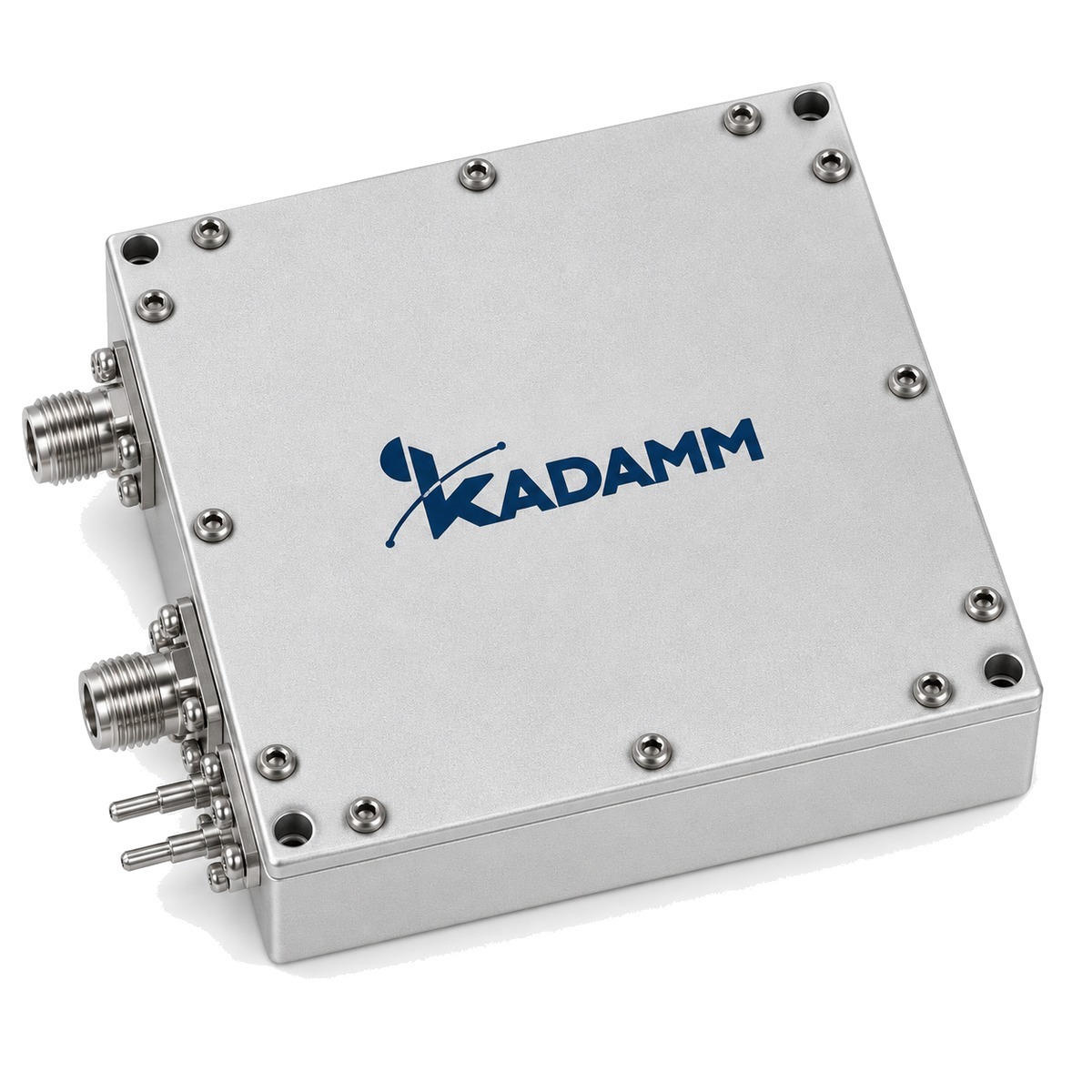

Серия KADAMM ГДФ-EI-10: 2 модели, 4,5 – 8 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ГДФ-EI-10 вырабатывают сигнал фиксированной или перестраиваемой частоты. В серии ГДФ-EI-10 — 2 модели, общий диапазон 4,5 – 8 ГГц, соединители по таблице исполнений.
Модели внутри серии ГДФ-EI-10 отличаются параметрами: выходная частота, фазовый шум. Общее для всех моделей ГДФ-EI-10: фазовый шум на отстройке 10 кГц, дБн/Гц — -120; фазовый шум на отстройке 100 кГц, дБн/Гц — -120; опорная частота, МГц — 10; габаритные размеры, мм — 50,8×47,8×35,7.
Типовые задачи для серии ГДФ-EI-10: гетеродины; опорные источники; радиолокационные и связные модули. Нужное исполнение ГДФ-EI-10 выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фазовый шум на отстройке 10 кГц, дБн/Гц | -120 |
| Фазовый шум на отстройке 100 кГц, дБн/Гц | -120 |
| Опорная частота, МГц | 10 |
| Габаритные размеры, мм | 50,8×47,8×35,7 |
| Фазовый шум на отстройке 1 МГц, дБн/Гц | -140 |
| Фазовый шум опорного сигнала на отстройке 1 кГц, дБн/Гц | - |
| Ток потребления, мА (макс.) | 600 |
Исполнения серии
| Артикул | Выходная частота, ГГц | Фазовый шум на отстройке 1 кГц, дБн/Гц | Фазовый шум на отстройке 100 Гц, дБн/Гц |
|---|---|---|---|
| KADAMM ГДФ-EI-10-4,5 | 4,5 | -116 | -92 |
| KADAMM ГДФ-EI-10-8 | 8 | -113 | -90 |
Вопросы по серии
Общий диапазон серии ГДФ-EI-10 — 4,5 – 8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ГДФ-EI-10 — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ГДФ-EI-10-4,5», и количество.
Техническое описание серии ГДФ-EI-10 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
