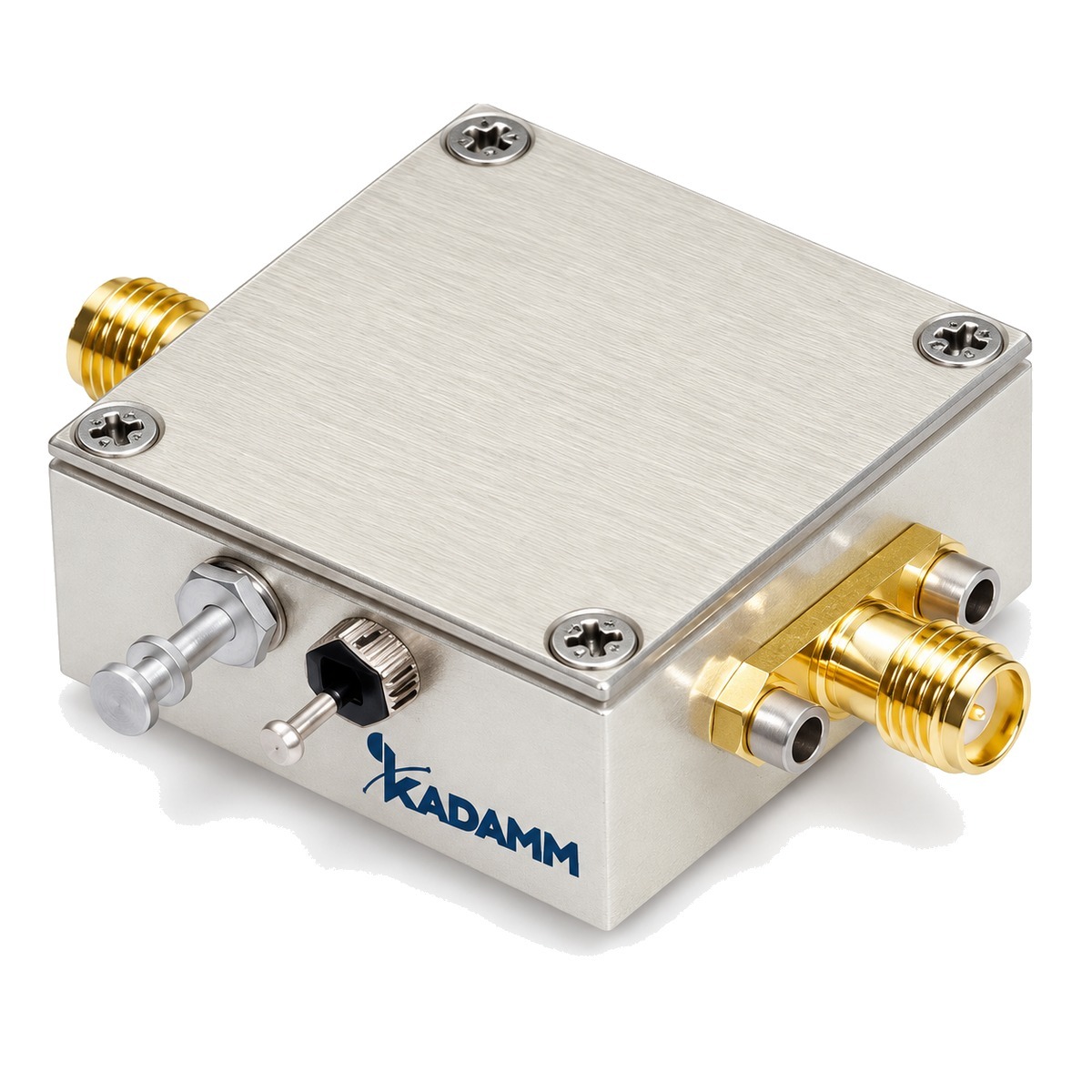

Серия KADAMM ДЧ-10: 2 модели, 90 МГц – 110 МГц, соединители SMA.
О серии
Изделия серии KADAMM ДЧ-10 получают сигнал с частотой в целое число раз ниже входной. В серии ДЧ-10 — 2 модели, общий диапазон 90 МГц – 110 МГц, соединители SMA.
Модели внутри серии ДЧ-10 отличаются параметрами: входная частота, выходная частота. Общее для всех моделей ДЧ-10: выходная мощность, дБм — 5–8; соединитель — SMA; габаритные размеры, мм — 35×35×10; коэффициент умножения / деления — 10.
Типовые задачи для серии ДЧ-10: системы ФАПЧ; счёт и измерение частоты; синтезаторы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ДЧ-10.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Выходная мощность, дБм | 5–8 |
| Соединитель | SMA |
| Габаритные размеры, мм | 35×35×10 |
| Коэффициент умножения / деления | 10 |
| Гармоники, дБн | -30 |
| Паразитные составляющие, дБн | -75 |
| Напряжение питания, В (пост.) | 12 |
| Ток потребления, мА (макс.) | 200 |
Исполнения серии
| Артикул | Входная частота, МГц | Выходная частота, МГц |
|---|---|---|
| KADAMM ДЧ-10-1000 | 1000 (-3–+3dBm) | 100 |
| KADAMM ДЧ-10-900-1100 | 900–1100 (-3–+3dBm) | 90–110 |
Вопросы по серии
Общий диапазон серии ДЧ-10 — 90 МГц – 110 МГц; полоса каждой модели указана в таблице исполнений.
В серии ДЧ-10 — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ДЧ-10-1000», и количество.
Техническое описание серии ДЧ-10 и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
