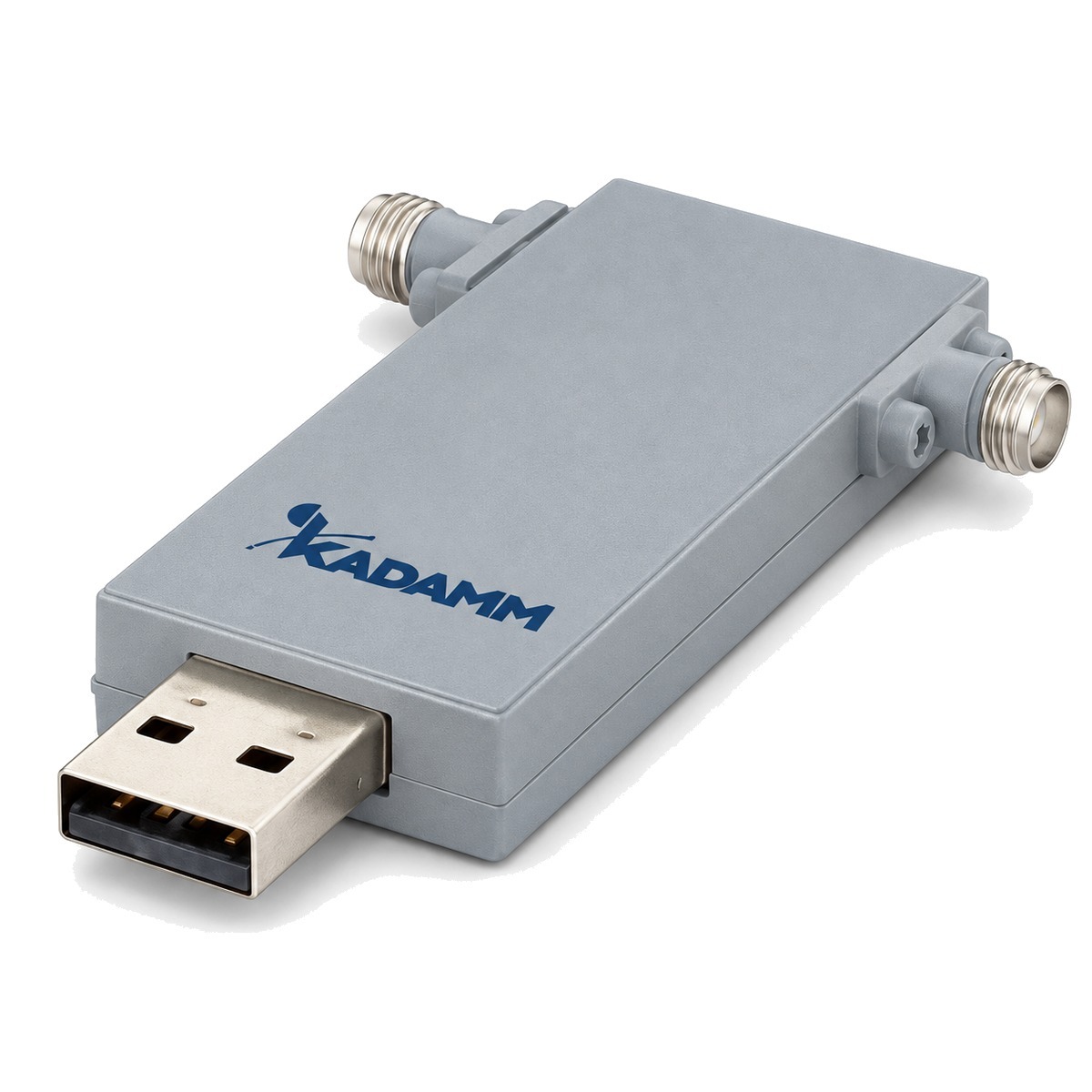

Фазовращатели KADAMM в серии ФВЦ: 10 моделей, 400 МГц – 27 ГГц, соединители по таблице исполнений.
О серии
Фазовращатели серии ФВЦ меняют фазу проходящего сигнала вручную, по коду или напряжению. Состав серии ФВЦ: 10 моделей, общий диапазон 400 МГц – 27 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФВЦ: вносимые потери от 5 до 20 дБ; КСВН от 2 до 3. Исполнения ФВЦ различаются по параметрам: частоты, потери, КСВН, габариты, диапазон фазы, шаг фазы.
Типовые задачи для серии ФВЦ: фазированные антенные решётки; балансировка каналов; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФВЦ.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | КСВН | Габариты, мм | Диапазон фазы, ° | Шаг фазы, ° | Число разрядов управления | Неравномерность фазы, ±° | Входная мощность, дБм |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ФВЦ-1000/2000-360-6 | 1–2 | 5,5 | 2,5 | 45×43×14 | 360 | 5,6 | 6 | 15 | 27 |
| KADAMM ФВЦ-1300/1500-360-6 | 1,3–1,5 | 5 | 2 | 48×36×15 | 360 | 5,625 | 6 | 8 | 22 |
| KADAMM ФВЦ-1700/1975-360-6 | 1,7–1,975 | 5 | 2 | 32×28×9,5 | 360 | 5,625 | 6 | 3 | 25 |
| KADAMM ФВЦ-2000/4000-360-6 | 2–4 | 6 | 3 | 45×43×14 | 360 | 5,625 | 6 | 30 | 27 |
| KADAMM ФВЦ-2000/8000-360-6 | 2–8 | 20 | 2 | 24×18×12 | 360 | 5,625 | 6 | 4 | 24 |
| KADAMM ФВЦ-25000/27000-270-2 | 25–27 | 10,5 | 2,5 | 35×45×12 | 270 | 90 | 2 | 2 | - |
| KADAMM ФВЦ-400/2000-360-6 | 0,4–2 | 19 | 2,2 | 24×18×12 | 360 | 5,625 | 6 | 3 | 24 |
| KADAMM ФВЦ-7000/9000-360-7 | 7–9 | 14 | 2,2 | 35×45×12 | 360 | 2,8125 | 7 | - | 10 |
| KADAMM ФВЦ-8000/18000-360-6 | 8–18 | 16 | 2,2 | 24×18×12 | 360 | 5,625 | 6 | 3 | 24 |
| KADAMM ФВЦ-9000/10000-360-6 | 9–10 | 8 | 2 | 48×36×15 | 360 | 5,625 | 6 | 8 | 22 |
Вопросы по серии
Общий диапазон серии ФВЦ — 400 МГц – 27 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВЦ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВЦ-1000/2000-360-6», и количество.
К серии ФВЦ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
