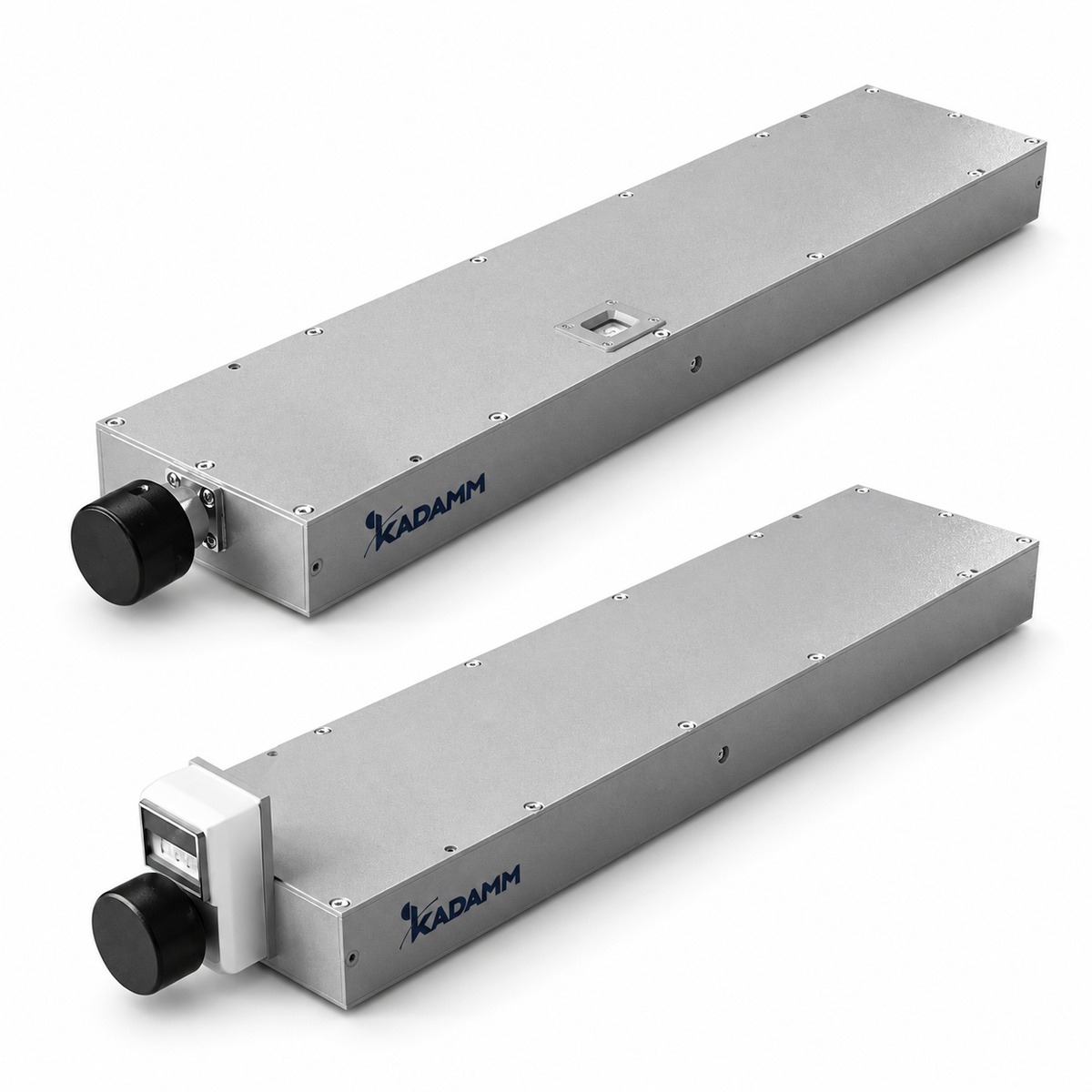

Фазовращатели KADAMM в серии ФВР-К: 21 модель, до 8 ГГц, соединители SMA.
О серии
Изделия серии KADAMM ФВР-К меняют фазу проходящего сигнала вручную, по коду или напряжению. Состав серии ФВР-К: 21 модель, общий диапазон до 8 ГГц, соединители SMA.
По моделям KADAMM ФВР-К: вносимые потери от 0,3 до 2 дБ; КСВН от 1,2 до 1,5; мощность от 50 до 100 Вт. Модели внутри серии ФВР-К отличаются параметрами: частоты, мощность, потери, КСВН, соединители, габариты.
Типовые задачи для серии ФВР-К: фазированные антенные решётки; балансировка каналов; измерительные стенды. Нужное исполнение ФВР-К выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | Потери, дБ | КСВН | Соединитель | Габариты, мм | Сдвиг фазы, ° |
|---|---|---|---|---|---|---|---|
| KADAMM ФВР-0/1000-180-SMA(р) | 0-1 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-180° |
| KADAMM ФВР-0/1000-45-SMA(р) | 0-1 | 50 | 0,3 | 1,2 | SMA (розетка) | 132X48X21 | 0-45° |
| KADAMM ФВР-0/1000-60-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-60° |
| KADAMM ФВР-0/1000-90-SMA(р) | 0-1 | 100 | 0,5 | 1,2 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-90° |
| KADAMM ФВР-0/2000-120-SMA(р) | 0-2 | 100 | 0,5 | 1,3 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-120° |
| KADAMM ФВР-0/2000-180-SMA(р) | 0-2 | 100 | 0,8 | 1,3 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-180° |
| KADAMM ФВР-0/2000-360-SMA(р) | 0-2 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 272X76X30,5 | 0-360° |
| KADAMM ФВР-0/2000-90-SMA(р) | 0-2 | 50 | 0,5 | 1,3 | SMA (розетка) | 132X48X21 | 0-90° |
| KADAMM ФВР-0/3000-180-SMA(р) | 0-3 | 100 | 0,8 | 1,4 | SMA (розетка)/N (розетка) | 200X76X30,5 | 0-180° |
| KADAMM ФВР-0/3000-270-SMA(р) | 0-3 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 236X76X30,5 | 0-270° |
| KADAMM ФВР-0/3000-540-SMA(р) | 0-3 | 100 | 1,75 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-540° |
| KADAMM ФВР-0/4000-0180-SMA(р) | 0-4 | 50 | 0,75 | 1,4 | SMA (розетка) | 132X48X21 | 0180° |
| KADAMM ФВР-0/4000-240-SMA(р) | 0-4 | 100 | 1,0 | 1,4 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-240° |
| KADAMM ФВР-0/4000-360-SMA(р) | 0-4 | 100 | 1,2 | 1,4 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-360° |
| KADAMM ФВР-0/4000-720-SMA(р) | 0-4 | 100 | 2,0 | 1,5 | SMA (розетка)/N (розетка) | 277X76X50,5 | 0-720° |
| KADAMM ФВР-0/6000-270-SMA(р) | 0-6 | 50 | 1,0 | 1,5 | SMA (розетка) | 132X48X21 | 0-270° |
| KADAMM ФВР-0/6000-360-SMA(р) | 0-6 | 100 | 1,0 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-360° |
| KADAMM ФВР-0/6000-540-SMA(р) | 0-6 | 100 | 1,4 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-540° |
| KADAMM ФВР-0/8000-360-SMA(р) | 0-8 | 50 | 1,25 | 1,5 | SMA (розетка) | 132X48X21 | 0-360° |
| KADAMM ФВР-0/8000-480-SMA(р) | 0-8 | 100 | 1,25 | 1,5 | SMA (розетка)/N (розетка) | 205X76X50,5 | 0-480° |
| KADAMM ФВР-0/8000-720-SMA(р) | 0-8 | 100 | 1,5 | 1,5 | SMA (розетка)/N (розетка) | 241X76X50,5 | 0-720° |
Вопросы по серии
Общий диапазон серии ФВР-К — до 8 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВР-К — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВР-0/1000-180-SMA(р)», и количество.
Техническое описание серии ФВР-К и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
