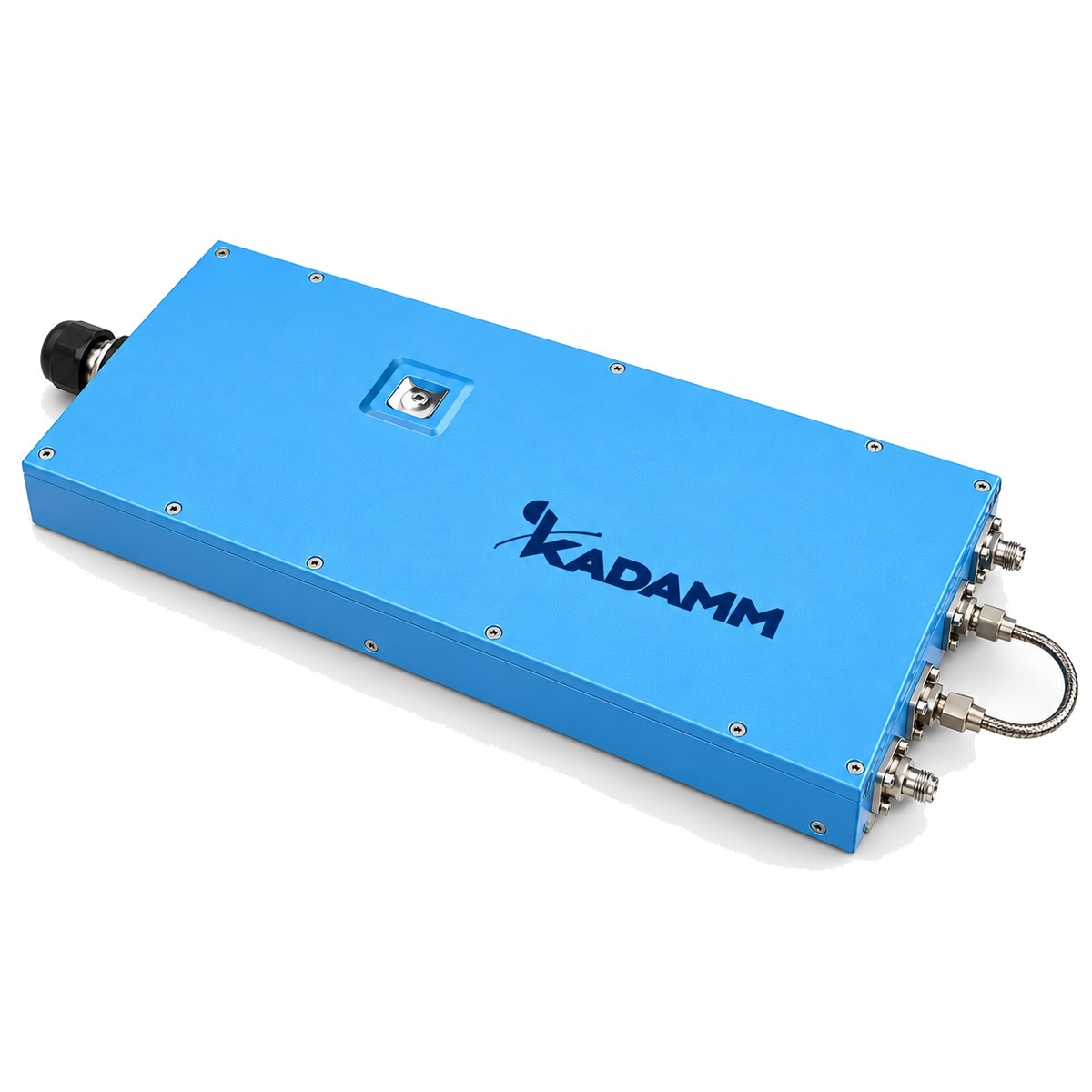

KADAMM ФВР — серия производства KADAMM (КАДАММ): 32 модели, до 40 ГГц, соединители по таблице исполнений.
О серии
Фазовращатели серии ФВР меняют фазу проходящего сигнала вручную, по коду или напряжению. Состав серии ФВР: 32 модели, общий диапазон до 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФВР: вносимые потери от 0,3 до 2,5 дБ; КСВН от 1,2 до 1,6; мощность от 50 до 100 Вт. Исполнения ФВР различаются по параметрам: частоты, средняя мощность, потери, КСВН, габариты, диапазон регулировки фазы.
Типовые задачи для серии ФВР: фазированные антенные решётки; балансировка каналов; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФВР.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Средняя мощность, Вт | Потери, дБ | КСВН | Габариты, мм | Диапазон регулировки фазы, °/ГГц | Соединитель (Y в коде) | Индикация (Z в коде) |
|---|---|---|---|---|---|---|---|---|
| KADAMM ФВР-10-26,5-SSF | 0–26,5 | - | 0,8 | 1,3 | Ø9×50,6–59,1 | 10,2 | SSF: SMA (в)-SMA (р) | - |
| KADAMM ФВР-180-1-Y-Z | 0–1 | — | 1 | 1,4 | — | 180 | — | — |
| KADAMM ФВР-180-2-Y-Z | 0–2 | — | 1,5 | 1,5 | — | 180 | — | — |
| KADAMM ФВР-180-3-Y-Z | 0–3 | — | 1,75 | 1,5 | — | 180 | — | — |
| KADAMM ФВР-180-4-Y-Z | 0–4 | — | 2 | 1,5 | — | 180 | — | — |
| KADAMM ФВР-20-12-S | 0–12 | 50 | 1,25 | 1,6 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-20-18-S | 0–18 | 50 | 1,5 | 1,6 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-20-2-S | 0–2 | 50 | 0,35 | 1,25 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-20-3-S | 0–3 | 50 | 0,5 | 1,3 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-20-6-S | 0–6 | 50 | 0,75 | 1,4 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-20-9-S | 0–9 | 50 | 1 | 1,5 | 70×13×15 | 20 | S: SMA (в)-SMA (р) | - |
| KADAMM ФВР-360-1-Y-Z | 0–1 | — | 1,5 | 1,4 | — | 360 | — | — |
| KADAMM ФВР-360-2-Y-Z | 0–2 | — | 2 | 1,5 | — | 360 | — | — |
| KADAMM ФВР-45-1-S | 0–1 | 50 | 0,3 | 1,2 | 131,5×48×21 | 45 | S: SMA (р)-SMA (р) | - |
| KADAMM ФВР-45-2-S | 0–2 | 50 | 0,5 | 1,3 | 131,5×48×21 | 45 | S: SMA (р)-SMA (р) | - |
| KADAMM ФВР-45-4-S | 0–4 | 50 | 0,75 | 1,4 | 131,5×48×21 | 45 | S: SMA (р)-SMA (р) | - |
| KADAMM ФВР-45-6-S | 0–6 | 50 | 1 | 1,5 | 131,5×48×21 | 45 | S: SMA (р)-SMA (р) | - |
| KADAMM ФВР-45-8-S | 0–8 | 50 | 1,25 | 1,5 | — | 45 | — | — |
| KADAMM ФВР-5-40-KKF | 0–40 | - | 0,8 | 1,5 | Ø9×41,1–45,6 | 5,4 | KKF: 2,92 мм (в)-2,92 мм (р) | - |
| KADAMM ФВР-60-1-Y-Z | 0–1 | 100 | 0,3 | 1,2 | D: 205×76×50,5 A: 200×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-60-2-Y-Z | 0–2 | 100 | 0,5 | 1,3 | D: 205×76×50,5 A: 200×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-60-3-Y-Z | 0–3 | 100 | 0,8 | 1,4 | D: 205×76×50,5 A: 200×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-60-4-Y-Z | 0–4 | 100 | 1 | 1,4 | D: 205×76×50,5 A: 200×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-60-6-Y-Z | 0–6 | 100 | 1 | 1,5 | D: 205×76×50,5 A: 200×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-60-8-Y-Z | 0–8 | 100 | 1,25 | 1,5 | D: 205×76×50,5 A: 200×76×30,5 A: 236×76×30,5 | 60 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-1-Y-Z | 0–1 | 100 | 0,5 | 1,2 | D: 205×76×50,5 A: 236×76×30,5 D: 241×76×50,5 | 90 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-2-Y-Z | 0–2 | 100 | 0,8 | 1,3 | D: 241×76×50,5 A: 236×76×30,5 | 90 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-3-Y-Z | 0–3 | 100 | 1,2 | 1,4 | D: 241×76×50,5 A: 236×76×30,5 | 90 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-4-Y-Z | 0–4 | 100 | 1,2 | 1,4 | D: 241×76×50,5 A: 236×76×30,5 | 90 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-6-Y-Z | 0–6 | 100 | 1,4 | 1,5 | D: 241×76×50,5 A: 236×76×30,5 | 90 | N: N (р)-N (р) S: SMA (р)-SMA (р) | D: цифровое A: аналоговое |
| KADAMM ФВР-90-8-Y-Z | 0–8 | — | 1,5 | 1,5 | — | 90 | — | — |
| KADAMM ФВР-900-1-Y-A | 0–1 | 100 | 2,5 | 1,5 | 692×148×67,5 | 900 | S: SMA (р)-SMA (р) | A: аналоговое |
Вопросы по серии
Общий диапазон серии ФВР — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФВР — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФВР-10-26,5-SSF», и количество.
К серии ФВР прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
