Фильтр нижних частот: .
О модели

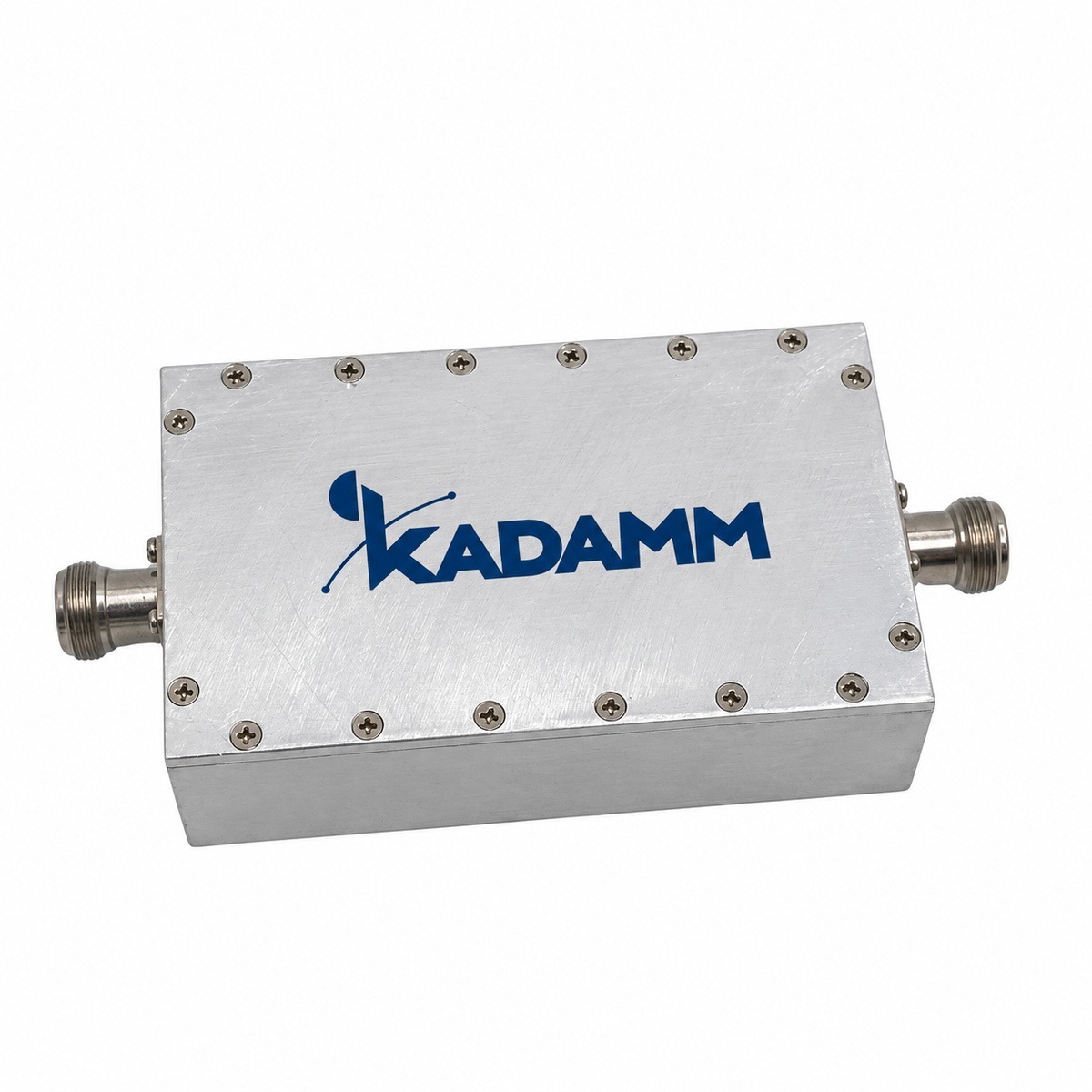

KADAMM ФНЧ-148-N — фильтр нижних частот. Фильтр СВЧ — частотно-избирательное устройство: фильтр нижних частот пропускает всё ниже частоты среза и подавляет гармоники и побочные излучения выше неё.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤0,5 дБ; подавление вне полосы — ≥60 дБ на 280–450 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤0,5 дБ; КСВН — ≤1,50; возвратные потери — ≥14 дБ; допустимая мощность — 50 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; размеры — 180×29×26 мм; масса — 0,3 кг; рабочая температура — −25 … +55 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥60 дБ на 280–450 МГц.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 180×29×26 мм.
- Масса: 0,3 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр нижних частот коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–148 МГц |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,50 |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥60 дБ на 280–450 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +55 °C |
| Габариты | 180×29×26 мм |
| Масса | 0,3 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФНЧ-148-N выпускается в одном исполнении: разъёмы — розетка N; габариты 180×29×26 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФНЧ-148-N | DC–148 МГц / ≤0,5 дБ / КСВН ≤1,50 / 50 Вт |
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на выход передатчика, на вход приёмника или репитера — туда, где мешающий сигнал нужно убрать до того, как он попадёт в оборудование.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФНЧ-148-N приходит весь спектр тракта, на выход — полоса DC–148 МГц; заграждение по данным модели: не менее 60 дБ на 280–450 МГц.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы DC–148 МГц.
- Рабочая несущая на выходе: 43 дБм − 0,5 дБ = 42,5 дБм.
- Помеха на 280–450 МГц на выходе: 0 дБм − 60 дБ = −60 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты 180×29×26 мм и массу 0,3 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФНЧ-148-N.
- КАДАММ ФНЧ-160-N: полоса до 160 МГц; вносимые потери не более 0,3 дБ.
- КАДАММ ФНЧ-110-N: полоса до 110 МГц; вносимые потери не более 1,5 дБ.
- КАДАММ ФНЧ-410-N: полоса до 410 МГц; вносимые потери не более 0,41 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «заграждение», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФНЧ-148-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФНЧ-148-N | ФНЧ-160-N | ФНЧ-110-N | ФНЧ-410-N | ФНЧ-460-N |
|---|---|---|---|---|---|
| Полоса пропускания | DC–148 МГц | DC–160 МГц | DC–110 МГц | DC–410 МГц | DC–460 МГц |
| Вносимые потери | ≤0,5 дБ | ≤0,3 дБ | ≤1,5 дБ | ≤0,41 дБ | ≤0,5 дБ |
| КСВН | ≤1,50 | ≤1,30 | — | — | ≤1,50 |
| Возвратные потери | ≥14 дБ | — | ≥16 дБ | ≥14 дБ | ≥14 дБ |
| Заграждение | ≥60 дБ на 280–450 МГц | ≥55 дБ | ≥50 дБ на 150–2000 МГц | ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц | ≥60 дБ на 850–1380 МГц |
| Мощность | 50 Вт средняя | по запросу, уточняйте у менеджера | 50 Вт (непрерывная) | 300 Вт средняя | 50 Вт средняя |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Фильтр нижних частот КАДАММ ФНЧ-148-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФНЧ-148-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
