О модели

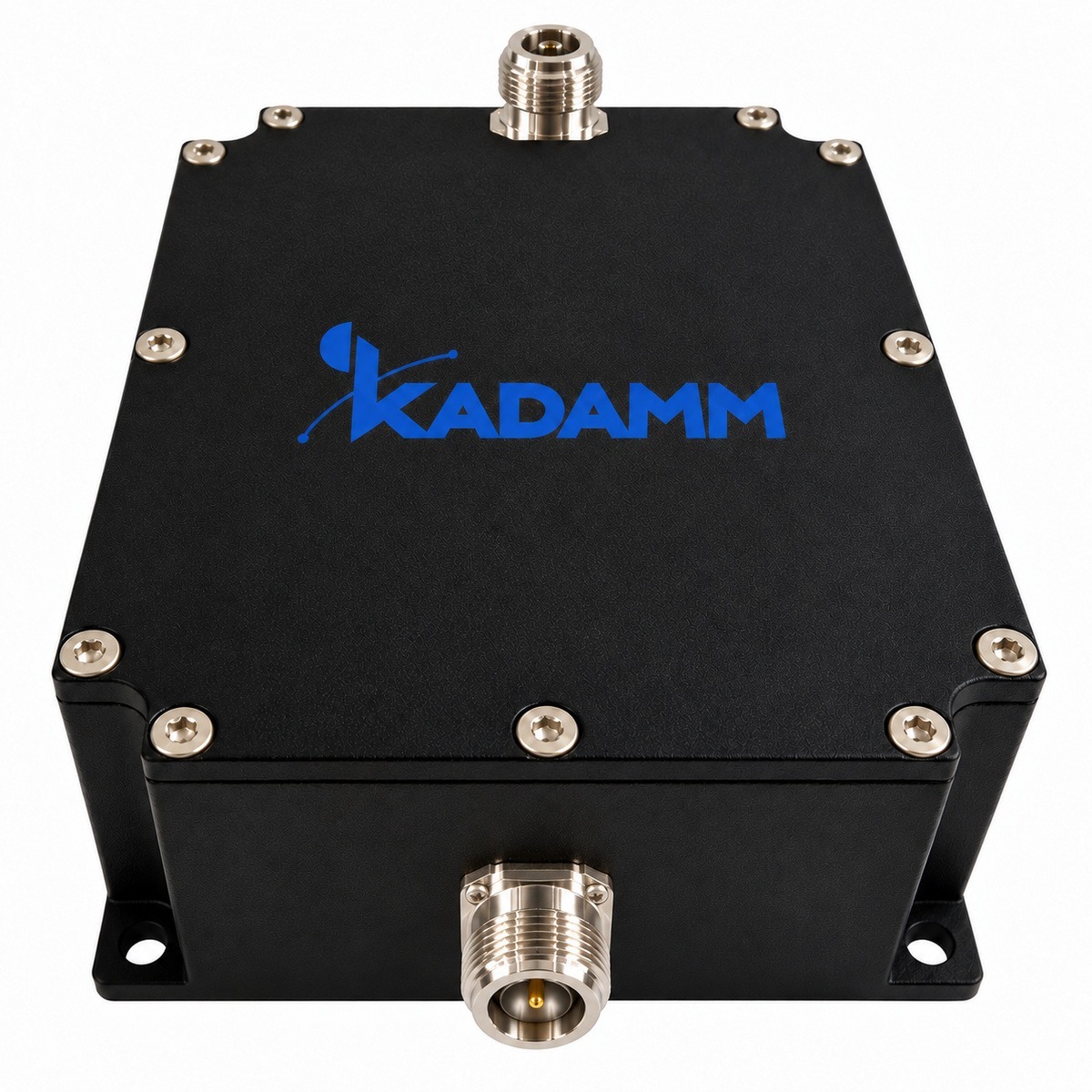

KADAMM ФВЧ-100-N — фильтр верхних частот. Фильтр СВЧ — частотно-избирательное устройство: полосовой фильтр пропускает рабочую полосу и подавляет сигналы за её пределами.
Качество фильтра описывают три величины: вносимое ослабление в полосе пропускания — ≤0,8 дБ; подавление вне полосы — ≥30 дБ на 20–88 МГц. Чем круче скаты и глубже подавление, тем больше резонаторов в фильтре и тем выше ослабление в полосе — это компромисс, который выбирают под конкретную помеховую обстановку.
Основные параметры тракта: вносимое ослабление — ≤0,8 дБ; КСВН — ≤1,40; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N вилка – N розетка.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥30 дБ на 20–88 МГц.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «фильтр верхних частот коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Полоса пропускания | 100–530 МГц |
| Вносимые потери | ≤0,8 дБ |
| КСВН | ≤1,40 |
| Заграждение | ≥30 дБ на 20–88 МГц |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | N вилка – N розетка |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр верхних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ФВЧ-100-N выпускается в одном исполнении: разъёмы — N вилка – N розетка.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФВЧ-100-N | 100–530 МГц / ≤0,8 дБ / КСВН ≤1,40 / уточняйте |
Поддерживаемые диапазоны
В полосы ФВЧ-100-N попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 100–530 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Фильтры ставят на входы приёмников и ретрансляторов для защиты от мощных соседних сигналов, на выходы передатчиков — для подавления побочных излучений, в DAS и на базовых станциях — для разделения систем.
Где узел стоит в тракте.
Фильтр ставят на выход передатчика, на вход приёмника или репитера — туда, где мешающий сигнал нужно убрать до того, как он попадёт в оборудование.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
На вход ФВЧ-100-N приходит весь спектр тракта, на выход — полоса 100–530 МГц; заграждение по данным модели: не менее 30 дБ на 20–88 МГц.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): рабочая несущая 43 дБм и мешающий сигнал 0 дБм за пределами полосы 100–530 МГц.
- Рабочая несущая на выходе: 43 дБм − 0,8 дБ = 42,2 дБм.
- Помеха на 20–88 МГц на выходе: 0 дБм − 30 дБ = −30 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ФВЧ-100-N.
- КАДАММ ФНЧ-500-N: полоса до 500 МГц; вносимые потери не более 0,5 дБ.
- КАДАММ ФНЧ-470-N: полоса до 470 МГц; вносимые потери не более 0,5 дБ.
- КАДАММ ФНЧ-460-N: полоса до 460 МГц; вносимые потери не более 0,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «заграждение», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ФВЧ-100-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ФВЧ-100-N | ФНЧ-500-N | ФНЧ-470-N | ФНЧ-460-N | ФНЧ-410-N |
|---|---|---|---|---|---|
| Полоса пропускания | 100–530 МГц | DC–500 МГц | DC–470 МГц | DC–460 МГц | DC–410 МГц |
| Вносимые потери | ≤0,8 дБ | ≤0,5 дБ | ≤0,5 дБ | ≤0,5 дБ | ≤0,41 дБ |
| КСВН | ≤1,40 | ≤1,20 | ≤1,50 | ≤1,50 | — |
| Заграждение | ≥30 дБ на 20–88 МГц | ≥55 дБ | уточняйте у менеджера | ≥60 дБ на 850–1380 МГц | ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц |
| Мощность | по запросу, уточняйте у менеджера | по запросу, уточняйте у менеджера | 100 Вт средняя | 50 Вт средняя | 300 Вт средняя |
| Разъёмы | N вилка – N розетка | розетка N | розетка N | розетка N | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Фильтр верхних частот КАДАММ ФВЧ-100-N с разъёмами: N вилка – N розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ФВЧ-100-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
