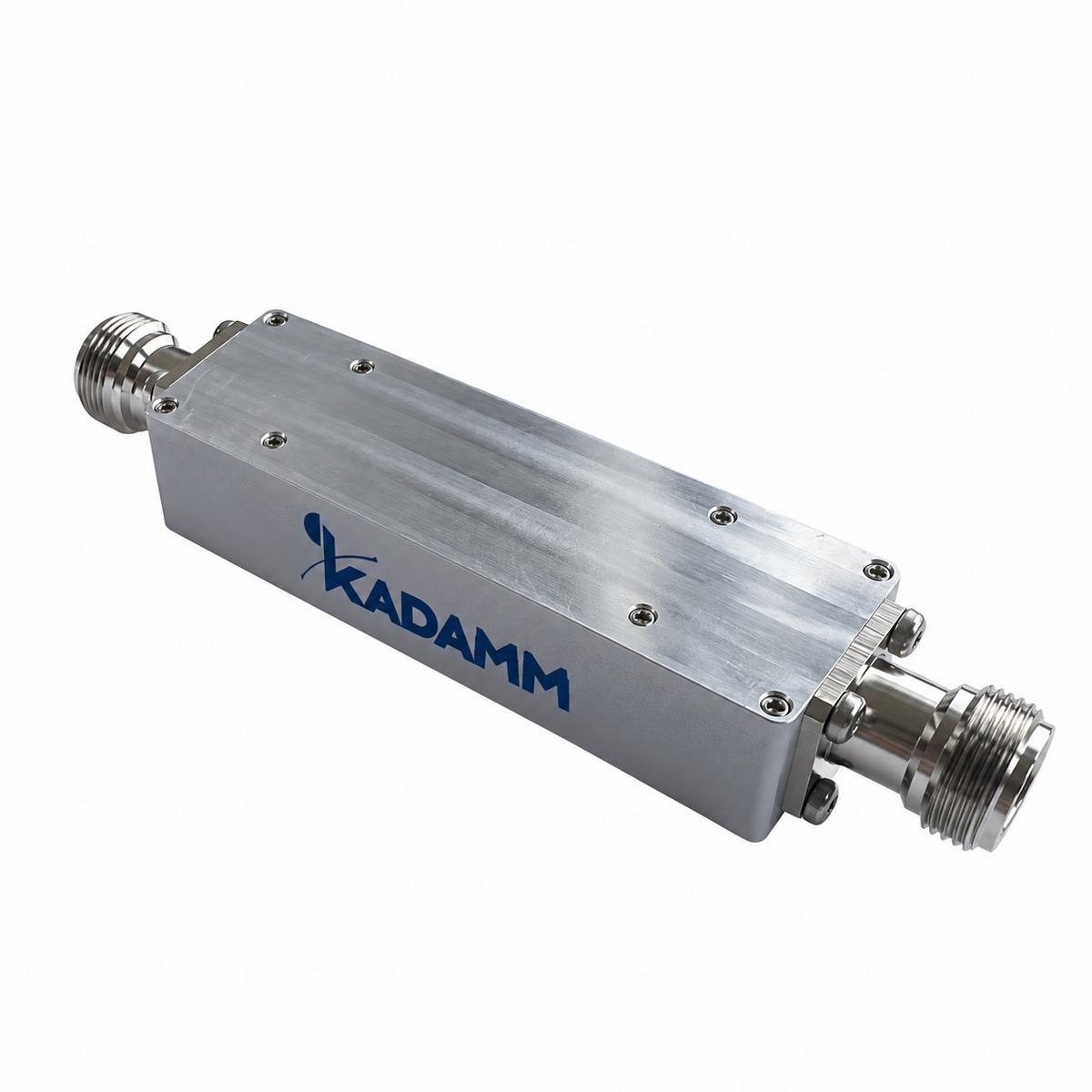

Фильтр нижних частот производства KADAMM (КАДАММ): КАДАММ ФНЧ-410-N, DC–410 МГц, заграждение ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
О модели
КАДАММ ФНЧ-410-N пропускает частоты ниже среза и подавляет гармоники передатчика и помехи выше него. Рабочий диапазон — DC–410 МГц. Главный параметр ФНЧ-410-N — заграждение: ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
Вносимые потери — ≤0,41 дБ. Согласование: ≥14 дБ. Допустимая мощность — 300 Вт средняя.
Разъёмы: розетка N. Габариты — 200×50×24 мм, масса 0,6 кг. Рабочая температура — −20 … +50 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–410 МГц |
| Вносимые потери | ≤0,41 дБ |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Габариты | 200×50×24 мм |
| Масса | 0,6 кг |
Исполнения
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФНЧ-410-N | DC–410 МГц / ≤0,41 дБ / возвратные потери ≥14 дБ / 300 Вт |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Рабочий диапазон ФНЧ-410-N — DC–410 МГц.
Заграждение — ≥40 дБ на 519 МГц, ≥60 дБ на 570–2500 МГц.
Розетка N. Исполнение ФНЧ-410-N с другими разъёмами — уточняйте у менеджера.
К ФНЧ-410-N прилагаются техническое описание серии и каталог (блок документов); сертификаты и декларации высылаем по запросу.
