Фильтры СВЧ KADAMM (КАДАММ) серии ФНЧ-LTCC: пропускают нужную полосу частот и подавляют сигналы вне её.
О серии

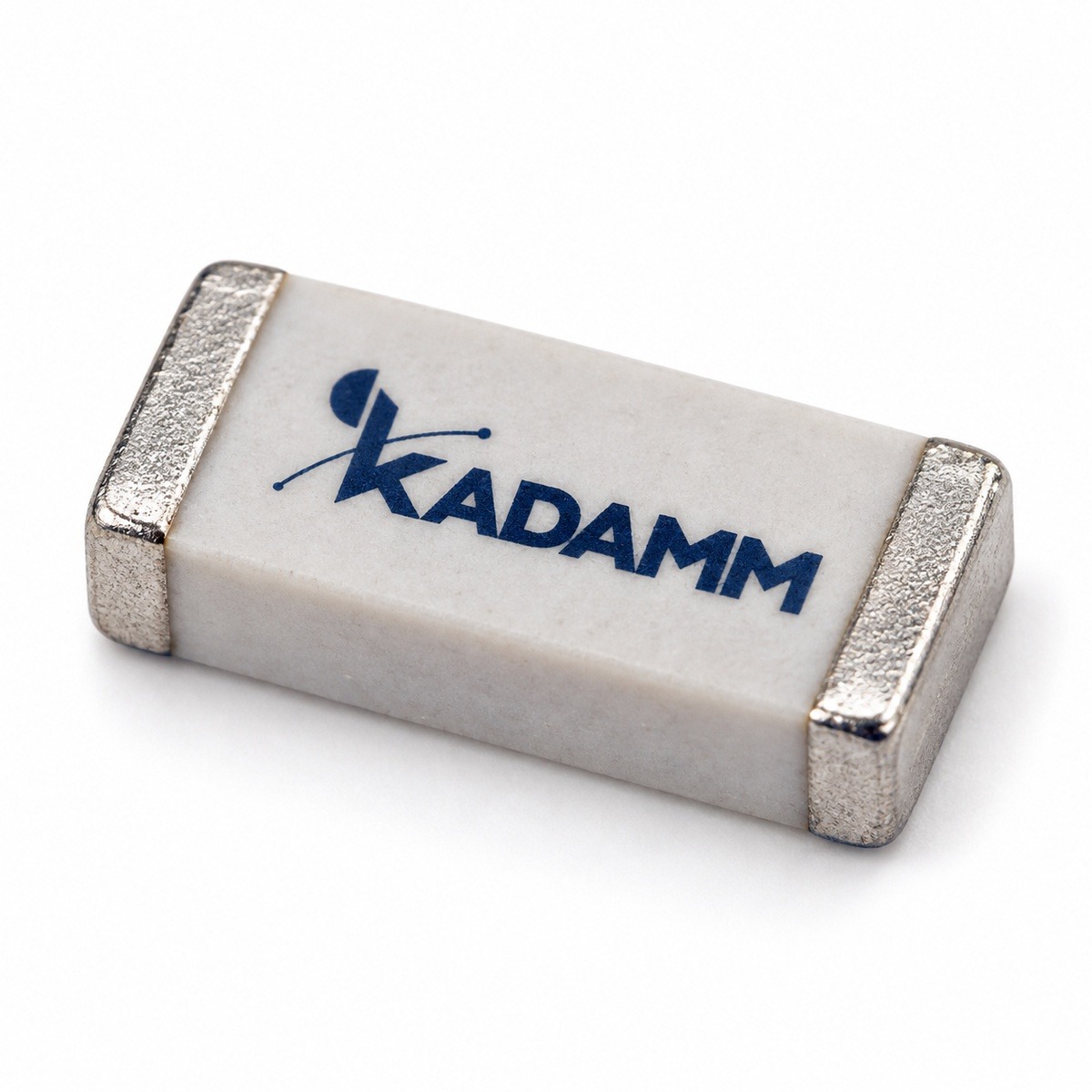

KADAMM ФНЧ-LTCC — фильтры СВЧ производства KADAMM (КАДАММ).
В серии 4 исполнения, общий охват частот — до 4,6 ГГц.
Исполнения ФНЧ-LTCC различаются по параметрам: частоты, потери, подавление.
Артикул исполнения читается по таблице: после обозначения серии ФНЧ-LTCC идут нижняя и верхняя границы полосы в мегагерцах; например, KADAMM ППФ-1580/2200-Л работает в полосе 1,58–2,2 ГГц.
Фильтр СВЧ пропускает нужную полосу и ослабляет всё за её пределами. Фильтр нижних частот после усилителя подавляет гармоники, полосовой на входе приёмника защищает его от мощных соседних сигналов, заграждающий вырезает одну мешающую частоту.
Фильтр всегда компромисс: больше звеньев — круче скаты и глубже подавление, но больше ослабление в полосе пропускания. Поэтому в таблице смотрят вместе ослабление в полосе, подавление вне полосы и частоты, на которых оно нормировано.
Разброс по исполнениям ФНЧ-LTCC: вносимое ослабление — 1,5–2,5 дБ; подавление вне полосы — 23–37 дБ. Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Фильтр KADAMM ФНЧ-LTCC собран из связанных резонаторов, настроенных на рабочую полосу. На частотах полосы пропускания резонаторы передают энергию от входа к выходу с малыми потерями, а вне её отражают сигнал обратно к источнику.
Чем больше резонаторов, тем круче скаты характеристики и сильнее подавление рядом с полосой, но тем выше и вносимые потери — поэтому эти два параметра сравнивают вместе.
Ключевые особенности
4 исполнения, 4 рабочие полосы.
Меньше всего потерь — у KADAMM ППФ-1580/2200-Л.
Самое глубокое подавление вне полосы — у KADAMM ФНЧ-0/2200-Л.
Технические характеристики серии
Сводка по всем исполнениям KADAMM ФНЧ-LTCC: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–4,6 ГГц |
| Потери, дБ | от 1,5 до 2,5 |
| Подавление, дБ | от 23 до 37 |
| КСВН, не более | 1,5 |
Как читать характеристики
Таблица исполнений
Все 4 исполнения серии ФНЧ-LTCC с артикулами для заявки.
В таблице указаны пределы: потери — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Подавление, дБ |
|---|---|---|---|
| KADAMM ППФ-1580/2200-Л | 1,58-2,2 | 1,5 | 30 на 3-4 ГГц |
| KADAMM ППФ-3000/4600-Л | 3,0-4,6 | 2,0 | 23 на 2,1 ГГц |
| KADAMM ФНЧ-0/1000-Л | 0-1,0 | 2,0 | 30 на 2,5-7,5 ГГц |
| KADAMM ФНЧ-0/2200-Л | 0-2,2 | 2,5 | 37 на 3-9 ГГц |
Как выбрать исполнение
Полосы исполнений серии KADAMM ФНЧ-LTCC по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. Пример на цифрах исполнения KADAMM ФНЧ-0/1000-Л: что происходит с сигналом 10 Вт на входе.
Применение
Фильтры применяют на выходах передатчиков и усилителей, на входах приёмников, в измерительных и испытательных системах.
Сколько исполнений ФНЧ-LTCC работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM ФНЧ-LTCC входят:
Техническое описание серии ФНЧ-LTCC — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение ФНЧ-LTCC или соседней серии.
Термины и стандарты
- Вносимые потери — ослабление полезного сигнала при прохождении через изделие, в децибелах.
- Подавление — ослабление сигналов вне полосы пропускания на указанных частотах.
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM ФНЧ-LTCC | Фильтры LTCC | до 4,6 ГГц | 4 | — |
| KADAMM ФНЧ | Фильтры нижних частот (ФНЧ) СВЧ | до 28 ГГц | 78 | SMA, 2,92 мм, N, Ø0,8 мм штырь |
| KADAMM ФНЧ-К | Фильтры коаксиальные нижних частот | до 18 ГГц | 10 | SMA, N |
| KADAMM ППФ | Полосовые фильтры СВЧ (полосно-пропускающие) | 30 МГц – 62 ГГц | 442 | SMA, N, 2,92 мм, BNC |
| KADAMM ФВЧ | Фильтры верхних частот (ФВЧ) СВЧ | 118 МГц – 60 ГГц | 69 | SMA, 2,92 мм, N, BNC |
Когда брать соседнюю серию: нужны частоты выше, чем у ФНЧ-LTCC — KADAMM ФНЧ.
