Дуплексный фильтр: 66–88 МГц.
О модели

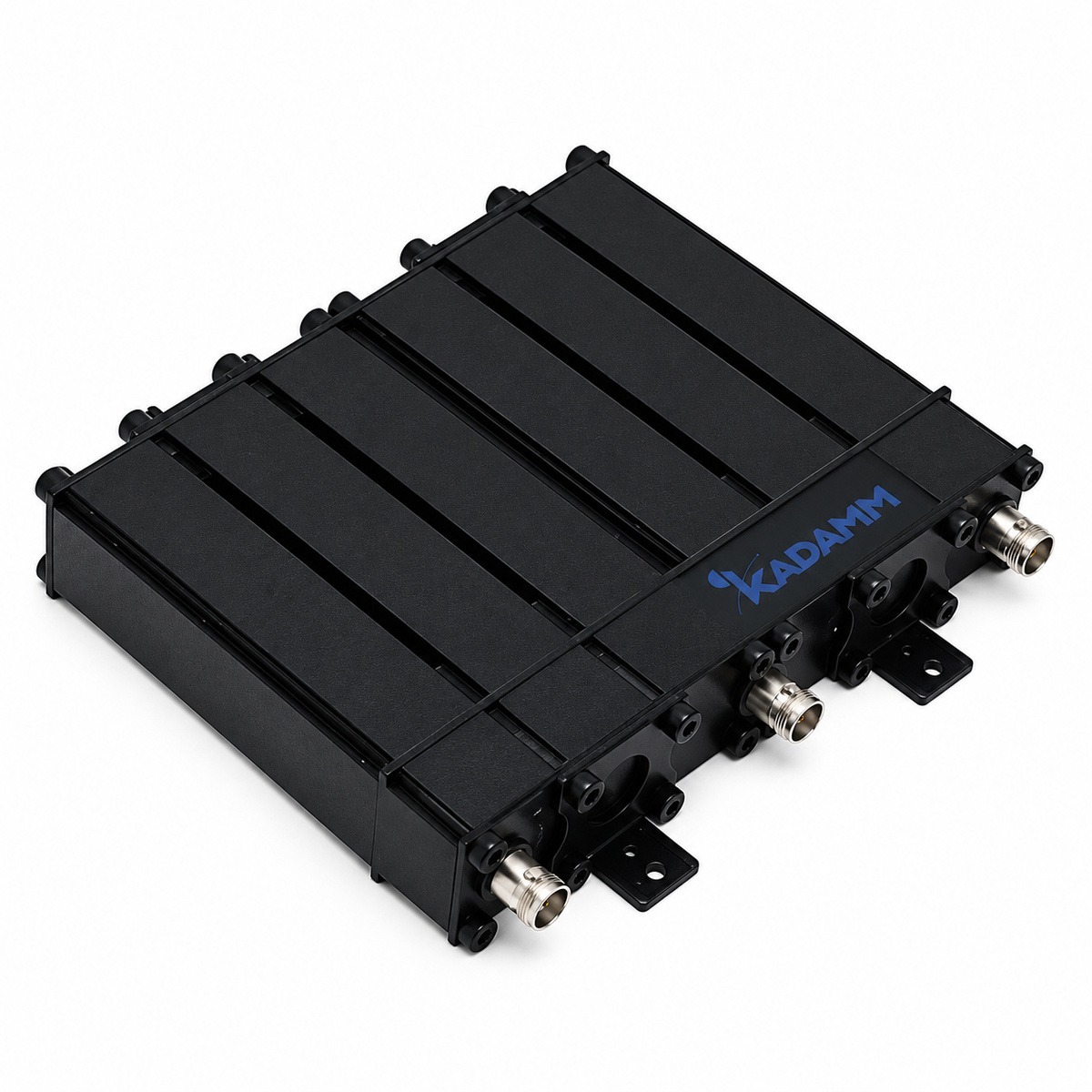

KADAMM ДУ-66/88 — дуплексный фильтр диапазона 66–88 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥80 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤1,2 дБ; КСВН — ≤1,40; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 66–88 МГц |
| Разнос частот | 3–15 МГц (ДУ-66/88-3-50), 3–15 МГц (ДУ-66/88-3-100) |
| Вносимые потери | ≤1,2 дБ |
| Развязка | ≥80 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДУ-66/88 выпускается в 2 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разнос / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-66/88-3-50 | 3–15 МГц / ≤1,2 дБ / ≥80 дБ / ≤1,40 / 50 Вт макс. / 1 кг / 153×147×27 мм |
| КАДАММ ДУ-66/88-3-100 | 3–15 МГц / ≤1,2 дБ / ≥80 дБ / ≤1,40 / 100 Вт макс. / 2,5 кг / 258×190×40 мм |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,2 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-66/88 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1,2 дБ = 41,8 дБм.
- Утечка в соседний порт: 43 дБм − 80 дБ = −37 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-66/88.
- КАДАММ ДУ-450/465: вносимые потери не более 1,0 дБ; развязка не менее 60 дБ.
- КАДАММ ДУ-460/483: вносимые потери не более 2,0 дБ; мощность 25 Вт (непрерывная).
- КАДАММ ДУ-136/174: полоса 136–174 МГц; вносимые потери не более 1,2–2,0 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-66/88 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-66/88 | ДУ-450/465 | ДУ-460/483 | ДУ-136/174 | ДУ-136/180-2,5 |
|---|---|---|---|---|---|
| Диапазон частот | 66–88 МГц | — | — | 136–174 МГц | 136–180 МГц |
| Вносимые потери | ≤1,2 дБ | ≤1,0 дБ | ≤2,0 дБ | не более 1,2–2,0 дБ (по исполнению) | ≤1,0 дБ |
| Развязка | ≥80 дБ | ≥60 дБ | — | ≥60 дБ | ≥75 дБ |
| КСВН | ≤1,40 | ≤1,30 | — | ≤1,40 | ≤1,30 |
| Мощность | по исполнению, см. таблицу | 50 Вт средняя на порт | 25 Вт (непрерывная) | по исполнению, см. таблицу | 100 Вт максимальная |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-66/88 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-66/88 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
