Дуплексный фильтр: 460,35–463,175 и 483,1625–483,3 МГц.
О модели

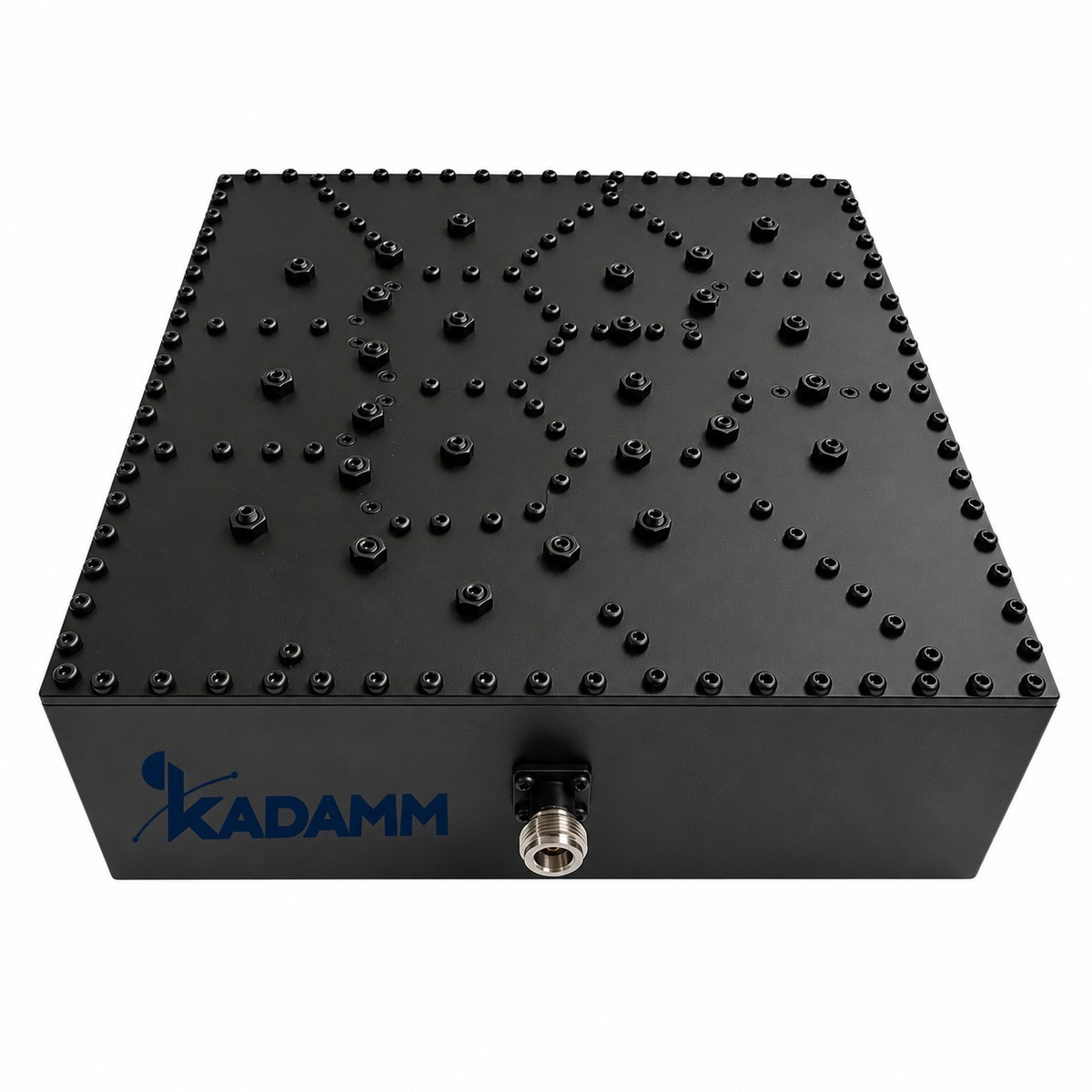

KADAMM ДУ-460/483 — дуплексный фильтр диапазона 460,35–463,175 и 483,1625–483,3 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Основные параметры тракта: вносимое ослабление — ≤2,0 дБ; возвратные потери — ≥20 дБ; допустимая мощность — 25 Вт (непрерывная); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −30 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Неравномерность в полосе ≤1,0 дБ — уровень почти не зависит от частоты внутри полосы.
Заграждение: от канал 460 до ≥70 дБ на 500–520 МГц, всего 10.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 460,35–463,175 и 483,1625–483,3 МГц |
| Вносимые потери | ≤2,0 дБ |
| Неравномерность в полосе | ≤1,0 дБ |
| Подавление / развязка | канал 460,35–463,175 МГц: ≥40 дБ на 455 МГц, ≥15 дБ на 458,5 МГц, ≥60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: ≥30 дБ на 481 МГц, ≥60 дБ на 486–487 МГц, ≥70 дБ на 500–520 МГц |
| Возвратные потери | ≥20 дБ |
| Мощность | 25 Вт (непрерывная) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДУ-460/483 выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ДУ-460/483 | 460,35–463,175 + 483,1625–483,3 МГц / ≤2,0 дБ / возвратные потери ≥20 дБ / 25 Вт |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Место установки по исполнению: IP60, для помещений; рабочая температура от −30 до +60 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 2,0 дБ.
Развязка канал 460,35–463,175 МГц: не менее 40 дБ на 455 МГц, не менее 15 дБ на 458,5 МГц, не менее 60 дБ на 465–470 МГц; канал 483,1625–483,3 МГц: не менее 30 дБ на 481 МГц, не менее 60 дБ на 486–487 МГц, не менее 70 дБ на 500–520 МГц означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-460/483 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 2 дБ = 41 дБм.
- Суммарная мощность 40 Вт превышает допустимую 25 Вт — уровни нужно снизить.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-460/483.
- КАДАММ ДУ-450/465: вносимые потери не более 1,0 дБ; мощность 50 Вт средняя на порт.
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; возвратные потери не менее 18 дБ.
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ; исполнение в помещениях.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-460/483 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-460/483 | ДУ-450/465 | ДУ-1710/2155 | ДУ-1800 | ДУ-2100 |
|---|---|---|---|---|---|
| Рабочие полосы | 460,35–463,175 и 483,1625–483,3 МГц | 450–455 и 460–465 МГц | 1710–1755 и 2110–2155 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤2,0 дБ | ≤1,0 дБ | ≤1,2 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) |
| Возвратные потери | ≥20 дБ | — | ≥18 дБ | ≥20 дБ при 25 °C, ≥18 дБ во всём диапазоне температур (КСВН ≤1,23 / ≤1,29) | ≥20 дБ (КСВН ≤1,23) |
| Мощность | 25 Вт (непрерывная) | 50 Вт средняя на порт | 100 Вт (максимальная) | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) |
| Разъёмы | розетка N | розетка N | розетка SMA | — | — |
| Рабочая температура | −30 … +60 °C | −40 … +85 °C | −30 … +70 °C | — | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-460/483 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-460/483 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
