KADAMM · Дуплексный фильтр

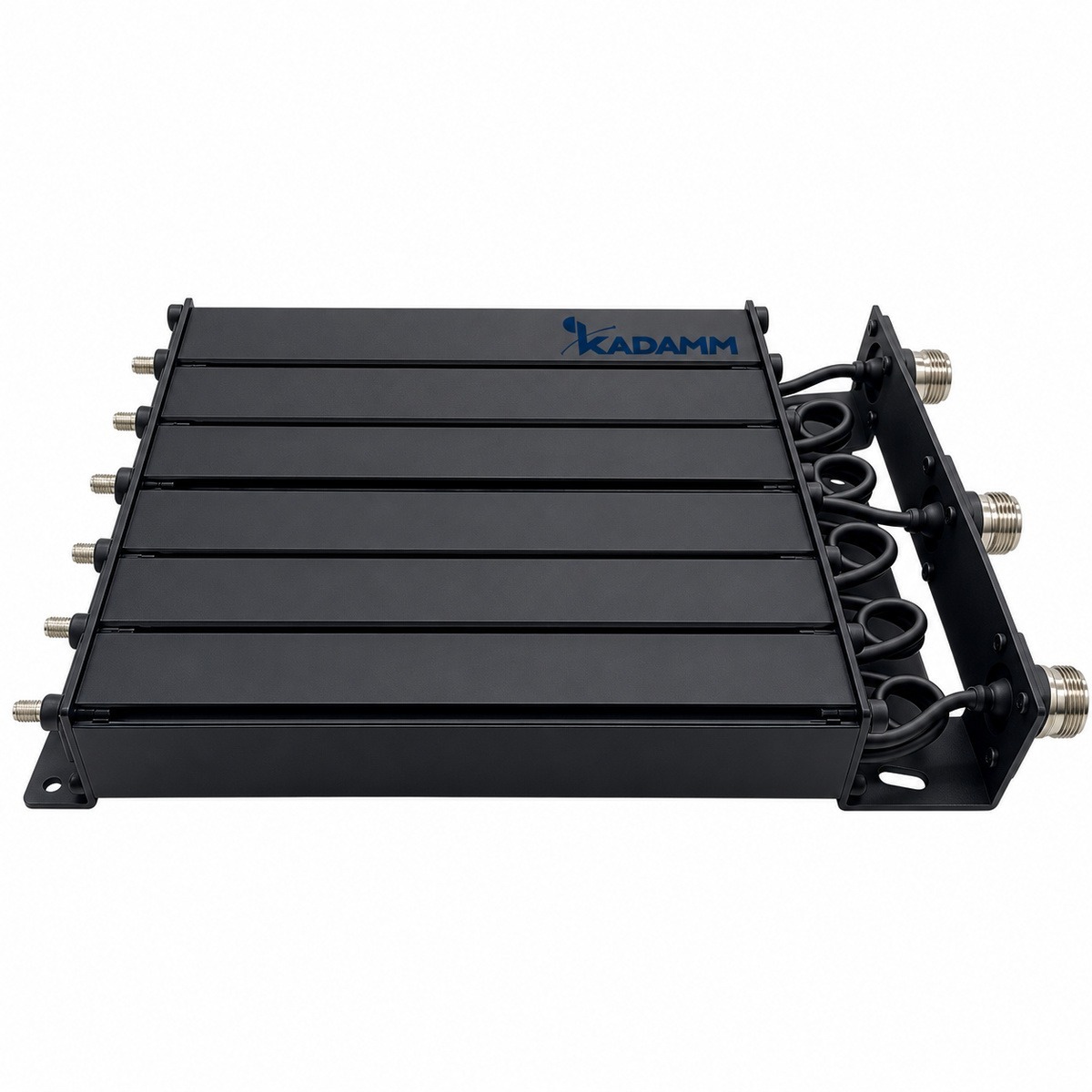

Модель КАДАММ ДУ-450/470: дуплексный фильтр; 450–470 МГц.
450–470 МГц
Диапазон частот
±100 кГц / ±400 кГц (по исполнению)
Полоса канала
не более 1,2–1,5 дБ (по исполнению)
Вносимые потери
≥75 дБ
Развязка
≤1,35
КСВН
О модели
КАДАММ ДУ-450/470 разделяет приём и передачу на общей антенне. Через ДУ-450/470 в полосе 450–470 МГц проходят LTE-450 и радиосвязь 450–470 МГц.
Вносимые потери — не более 1,2–1,5 дБ (по исполнению). По развязке ДУ-450/470: ≥75 дБ. Согласование: ≤1,35. Допустимая мощность — 50 Вт средняя.
Разъёмы: розетка N. Рабочая температура — −20 … +50 °C.
На что смотреть при подборе
Полоса 450–470 МГцВсе частоты систем, которые пойдут через КАДАММ ДУ-450/470, должны лежать внутри этой полосы.
Потери не более 1,2–1,5 дБ (по исполнению)Прибавьте потери КАДАММ ДУ-450/470 к потерям кабеля при расчёте уровня на антеннах.
Мощность 50 Вт средняяСверяйте суммарную мощность передатчиков с допустимой для КАДАММ ДУ-450/470.
Исполнений: 3Таблица исполнений КАДАММ ДУ-450/470 — ниже; при заказе называйте артикул исполнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 450–470 МГц |
| Разнос частот | 5–7 МГц (ДУ-450/470-5), 7–12 МГц (ДУ-450/470-7), 12–20 МГц (ДУ-450/470-12) |
| Полоса канала | ±100 кГц / ±400 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,35 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
Исполнения
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-450/470-5 | 5–7 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,35 / 50 Вт / 1,5 кг / 225×190×40 мм |
| КАДАММ ДУ-450/470-7 | 7–12 МГц / ±400 кГц / ≤1,2 дБ / ≥75 дБ / ≤1,35 / 50 Вт / 1,5 кг / 225×190×40 мм |
| КАДАММ ДУ-450/470-12 | 12–20 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,35 / 50 Вт / 1,5 кг / 225×190×40 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
На какие частоты рассчитан КАДАММ ДУ-450/470?
Рабочий диапазон ДУ-450/470 — 450–470 МГц.
Какие разъёмы у КАДАММ ДУ-450/470?
Розетка N. Исполнение ДУ-450/470 с другими разъёмами — уточняйте у менеджера.
Какие документы есть на КАДАММ ДУ-450/470?
К ДУ-450/470 прилагаются техническое описание серии и каталог (блок документов); сертификаты и декларации высылаем по запросу.
