Дуплексный фильтр: 400–520 МГц.
О модели

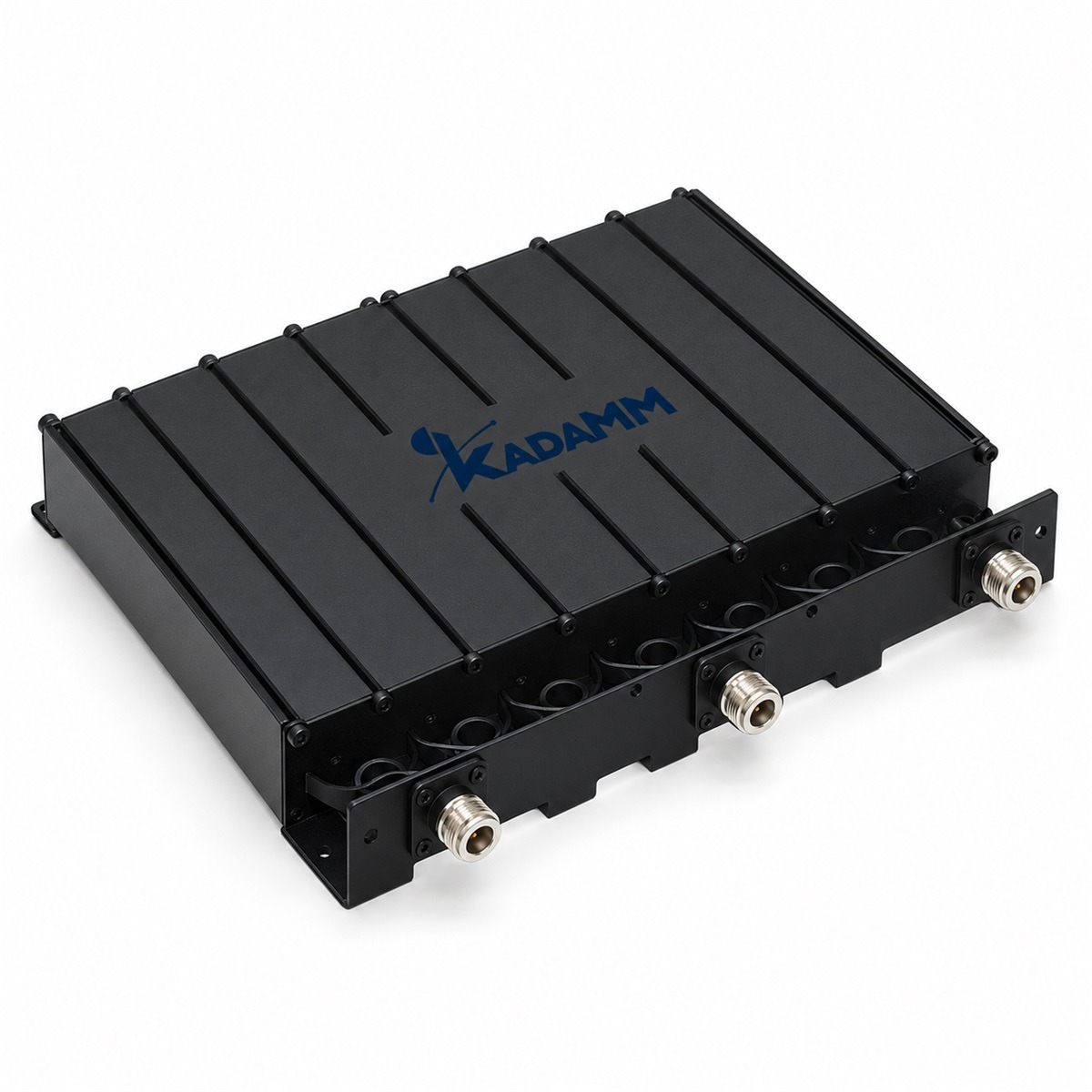

KADAMM ДУ-400/520 — дуплексный фильтр диапазона 400–520 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥75 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: КСВН — ≤1,50; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
В серии 11 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–520 МГц |
| Разнос частот | 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90), от 5 МГц (ДУ-400/520-5-250-80), от 1 МГц (ДУ-400/520-1-250-80), от 4 МГц (ДУ-400/520-4-100-1U), 5–20 МГц (ДУ-400/520-5-15) |
| Полоса канала | ±400 кГц |
| Вносимые потери | не более 1,0–2,0 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДУ-400/520 выпускается в 11 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-400/520-5-10 | 5–20 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 10 Вт макс. / 0,8 кг / 118×154×32 мм |
| КАДАММ ДУ-400/520-5-30 | 5–20 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 30 Вт макс. / 1,2 кг / 228×154×32 мм |
| КАДАММ ДУ-400/520-4-50 | 4–20 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 50 Вт макс. / 1,7 кг / 228×190×40 мм |
| КАДАММ ДУ-400/520-4-100 | 4–20 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 100 Вт макс. / 2,3 кг / 228×252×39 мм |
| КАДАММ ДУ-400/520-3-350-75 | от 3 МГц / — / ≤2,0 дБ при разносе 3 МГц / ≥75 дБ / ≤1,30 / 350 Вт / 6,5 кг / 418×360×110 мм |
| КАДАММ ДУ-400/520-3-350-80 | от 3 МГц / — / ≤1,0 дБ при разносе 5 МГц / ≥80 дБ / ≤1,30 / 350 Вт / 8 кг / 300×360×300 мм |
| КАДАММ ДУ-400/520-1,5-350-90 | от 1,5 МГц / — / ≤2,0 дБ при разносе 1,5 МГц / ≥90 дБ / ≤1,30 / 350 Вт / 10 кг / 320×360×212 мм |
| КАДАММ ДУ-400/520-5-250-80 | от 5 МГц / — / ≤1,0 дБ / ≥80 дБ / ≤1,25 / 250 Вт / 6 кг / 482,6×360×110 мм |
| КАДАММ ДУ-400/520-1-250-80 | от 1 МГц / — / ≤1,5 дБ / ≥80 дБ / ≤1,50 / 250 Вт макс. / 10 кг / 450×310×310 мм |
| КАДАММ ДУ-400/520-4-100-1U | от 4 МГц / — / ≤1,5 дБ / ≥80 дБ / ≤1,50 / 100 Вт макс. / 4,5 кг / 483×270×44,5 мм |
| КАДАММ ДУ-400/520-5-15 | 5–20 МГц / ±400 кГц / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 15 Вт макс. / 1 кг / 118×154×35 мм |
Поддерживаемые диапазоны
В полосы ДУ-400/520 попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 400–520 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,0–2,0 дБ (по исполнению).
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-400/520.
- КАДАММ ДУ-380/520: полоса 380–520 МГц; вносимые потери не более 1,5–2,0 дБ.
- КАДАММ ДУ-136/470-SMA: полоса 350–470 МГц; вносимые потери не более 1,5–2,3 дБ.
- КАДАММ ДУ-450/470: полоса 450–470 МГц; вносимые потери не более 1,2–1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-400/520 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-400/520 | ДУ-380/520 | ДУ-136/470-SMA | ДУ-450/470 | ДУ-330/400 |
|---|---|---|---|---|---|
| Диапазон частот | 400–520 МГц | 380–520 МГц | 136–174, 350–470 МГц | 450–470 МГц | 330–400 МГц |
| Полоса канала | ±400 кГц | 2–3 МГц / 5–6 МГц / ±100…±400 кГц / 5 МГц (по исполнению) | ±200…±500 кГц / ±2 МГц / ±100…±1500 кГц / ±500 кГц / ±1 МГц / до 2 МГц / до 3 МГц (по исполнению) | ±100 кГц / ±400 кГц (по исполнению) | — |
| Вносимые потери | не более 1,0–2,0 дБ (по исполнению) | не более 1,5–2,0 дБ (по исполнению) | не более 1,5–2,3 дБ (по исполнению) | не более 1,2–1,5 дБ (по исполнению) | ≤1,2 дБ |
| Развязка | ≥75 дБ | ≥60 дБ | ≥60 дБ | ≥75 дБ | ≥75 дБ |
| КСВН | ≤1,50 | ≤1,35 | ≤1,50 | ≤1,35 | ≤1,40 |
| Мощность | по исполнению, см. таблицу | по исполнению, см. таблицу | по исполнению, см. таблицу | 50 Вт средняя | по исполнению, см. таблицу |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-400/520 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-400/520 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
