Дуплексный фильтр: 380–520 МГц.
О модели

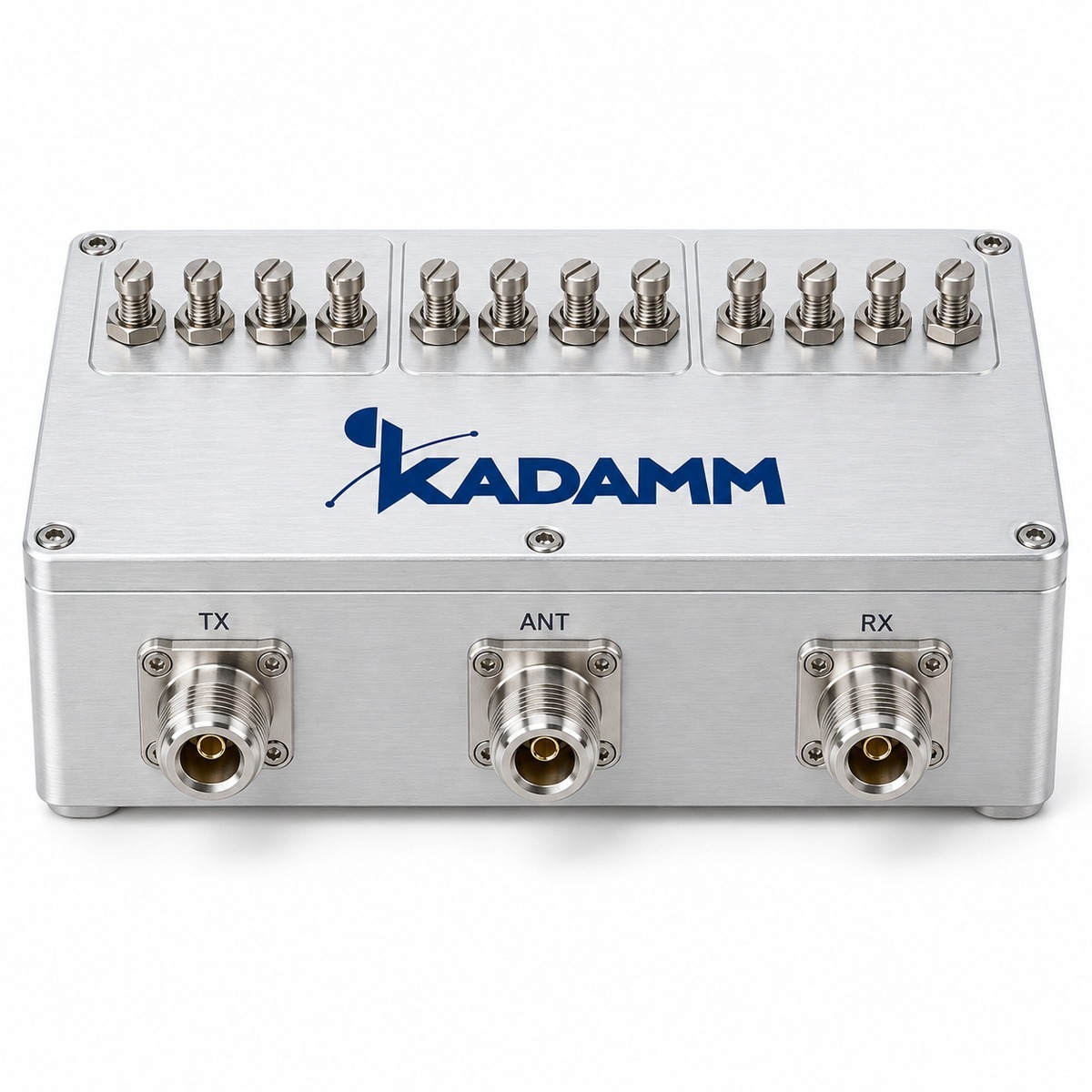

KADAMM ДУ-380/520 — дуплексный фильтр диапазона 380–520 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥60 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: КСВН — ≤1,35; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
В серии 5 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–520 МГц |
| Разнос частот | 10 МГц (ДУ-380/520-10-50), 10 МГц (ДУ-380/520-10-100), 4–20 МГц (ДУ-380/520-4-30), 10 МГц (ДУ-380/520-10-50-60), 10 МГц (ДУ-380/520-10-50-90) |
| Полоса канала | 2–3 МГц / 5–6 МГц / ±100…±400 кГц / 5 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,0 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,35 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C (ДУ-380/520-4-30); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДУ-380/520 выпускается в 5 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-380/520-10-50 | 10 МГц / 2–3 МГц / ≤2,0 дБ / ≥80 дБ / ≤1,30 / 50 Вт (опц. до 100 Вт) / 1,6 кг / 177×98×85 мм |
| КАДАММ ДУ-380/520-10-100 | 10 МГц / 5–6 МГц / ≤2,0 дБ / ≥85 дБ / ≤1,30 / 100 Вт (опц. до 200 Вт) / 2 кг / 177×134×85 мм |
| КАДАММ ДУ-380/520-4-30 | 4–20 МГц / ±100…±400 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,35 / 30 Вт макс. / 1,2 кг / 187×78×58 мм |
| КАДАММ ДУ-380/520-10-50-60 | 10 МГц / 5 МГц / ≤2,0 дБ / ≥60 дБ / ≤1,35 / 50 Вт макс. / 1,2 кг / 129×154×65 мм |
| КАДАММ ДУ-380/520-10-50-90 | 10 МГц / 5 МГц / ≤2,0 дБ / ≥90 дБ / ≤1,35 / 50 Вт макс. / 2,5 кг / 228×154×65 мм |
Поддерживаемые диапазоны
В полосы ДУ-380/520 попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 380–520 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,5–2,0 дБ (по исполнению).
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-380/520.
- КАДАММ ДУ-400/520: полоса 400–520 МГц; вносимые потери не более 1,0–2,0 дБ.
- КАДАММ ДУ-136/470-SMA: полоса 350–470 МГц; вносимые потери не более 1,5–2,3 дБ.
- КАДАММ ДУ-450/470: полоса 450–470 МГц; вносимые потери не более 1,2–1,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-380/520 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-380/520 | ДУ-400/520 | ДУ-136/470-SMA | ДУ-450/470 | ДУ-330/400 |
|---|---|---|---|---|---|
| Диапазон частот | 380–520 МГц | 400–520 МГц | 136–174, 350–470 МГц | 450–470 МГц | 330–400 МГц |
| Вносимые потери | не более 1,5–2,0 дБ (по исполнению) | не более 1,0–2,0 дБ (по исполнению) | не более 1,5–2,3 дБ (по исполнению) | не более 1,2–1,5 дБ (по исполнению) | ≤1,2 дБ |
| Развязка | ≥60 дБ | ≥75 дБ | ≥60 дБ | ≥75 дБ | ≥75 дБ |
| КСВН | ≤1,35 | ≤1,50 | ≤1,50 | ≤1,35 | ≤1,40 |
| Мощность | по исполнению, см. таблицу | по исполнению, см. таблицу | по исполнению, см. таблицу | 50 Вт средняя | по исполнению, см. таблицу |
| Разъёмы | розетка N | розетка N | розетка SMA | розетка N | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-380/520 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-380/520 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
