Дуплексный фильтр: 136–174, 350–470 МГц.
О модели

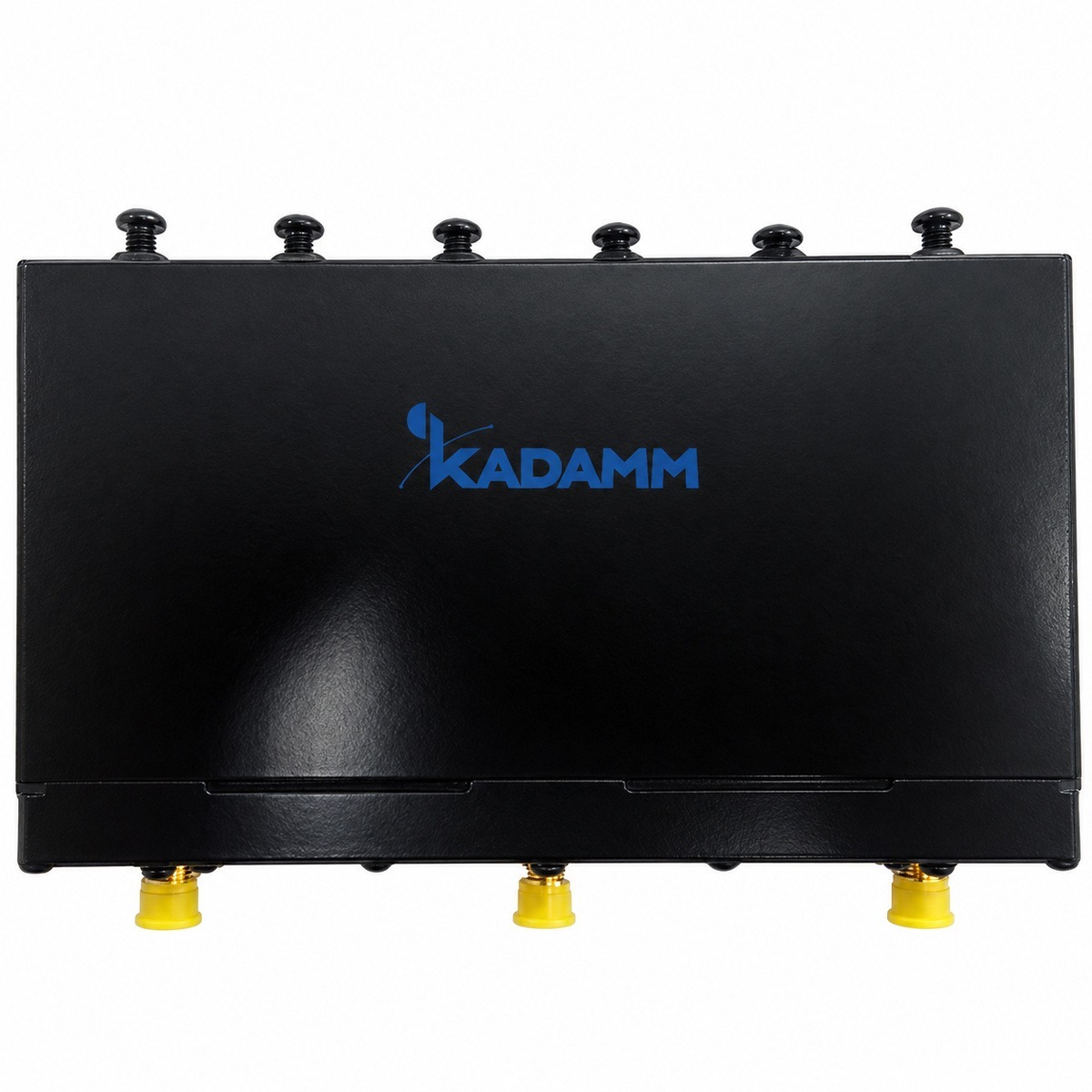

KADAMM ДУ-136/470-SMA — дуплексный фильтр диапазона 136–174, 350–470 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥60 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: КСВН — ≤1,50; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка SMA.
В серии 7 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174, 350–470 МГц |
| Разнос частот | 3,8–12 МГц (ДУ-136/174-3,8-10-SMA), 3,8–20 МГц (ДУ-350/400-3,8-10-SMA), 5–20 МГц (ДУ-400/470-5-10-SMA), 4–15 МГц (ДУ-136/174-4-10-SMA), от 4 МГц (ДУ-136/174-4-50-SMA), 4–15 МГц (ДУ-136/174-4-100-SMA), 10 МГц (ДУ-400/470-10-50-SMA) |
| Полоса канала | ±200…±500 кГц / ±2 МГц / ±100…±1500 кГц / ±500 кГц / ±1 МГц / до 2 МГц / до 3 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,3 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −20 … +50 °C (ДУ-136/174-3,8-10-SMA); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДУ-136/470-SMA выпускается в 4 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-136/174-3,8-10-SMA | 3,8–12 МГц / ±200…±500 кГц / ≤2,0 дБ / ≥65 дБ / ≤1,50 / 10 Вт макс. / 0,6 кг / 149×93×27 мм |
| КАДАММ ДУ-136/174-4-10-SMA | 4–15 МГц / ±500 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,30 / 10 Вт макс. / 1 кг / 154×100×35 мм |
| КАДАММ ДУ-136/174-4-50-SMA | от 4 МГц / ±1 МГц / ≤2,0 дБ / ≥60 дБ / ≤1,40 / 50 Вт макс. / 1 кг / 100×125×62 мм |
| КАДАММ ДУ-136/174-4-100-SMA | 4–15 МГц / до 2 МГц / ≤1,5 дБ / ≥75 дБ / ≤1,50 / 100 Вт макс. / 2,2 кг / 200×260×40 мм |
Поддерживаемые диапазоны
В полосы ДУ-136/470-SMA попадает 1 диапазон 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 350–470 МГц | B31/n31 |
Сети и стандарты в полосе
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,5–2,3 дБ (по исполнению).
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-136/470-SMA.
- КАДАММ ДУ-380/520: полоса 380–520 МГц; вносимые потери не более 1,5–2,0 дБ.
- КАДАММ ДУ-400/520: полоса 400–520 МГц; вносимые потери не более 1,0–2,0 дБ.
- КАДАММ ДУ-330/400: полоса 330–400 МГц; вносимые потери не более 1,2 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-136/470-SMA и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-136/470-SMA | ДУ-380/520 | ДУ-400/520 | ДУ-330/400 | ДУ-450/470 |
|---|---|---|---|---|---|
| Диапазон частот | 136–174, 350–470 МГц | 380–520 МГц | 400–520 МГц | 330–400 МГц | 450–470 МГц |
| Вносимые потери | не более 1,5–2,3 дБ (по исполнению) | не более 1,5–2,0 дБ (по исполнению) | не более 1,0–2,0 дБ (по исполнению) | ≤1,2 дБ | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥60 дБ | ≥60 дБ | ≥75 дБ | ≥75 дБ | ≥75 дБ |
| КСВН | ≤1,50 | ≤1,35 | ≤1,50 | ≤1,40 | ≤1,35 |
| Мощность | по исполнению, см. таблицу | по исполнению, см. таблицу | по исполнению, см. таблицу | по исполнению, см. таблицу | 50 Вт средняя |
| Разъёмы | розетка SMA | розетка N | розетка N | розетка N | розетка N |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-136/470-SMA с разъёмами: розетка SMA
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-136/470-SMA и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
